Блок керування Came ZF1/ZF1N для приводів KRONO, ATI, FERNI, FAST

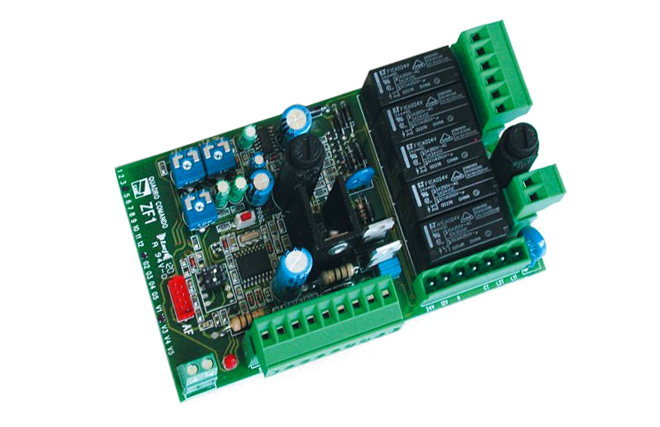

Плата керування ZF1/ZF1N призначена для керування приводами з однофазним двигуном 230В змінного струму/50÷60Гц потужністю до 300Вт серій: KRONO, ATI, FERNI, FAST для одно- або двостулкові ворота. Плата керування живиться від напруги 230 В змінного струму/50÷60 Гц, що подається на клеми «L1-L2» і захищена мережевим запобіжником 5 А. Напруга 24 В змінного струму подається на клеми «10-11». . для аксесуарів живлення, загальна споживана потужність яких не може перевищувати 20 Вт.

Пропозиція поширюється лише на плату електроніки (без трансформатора, без корпусу).

Примітка!Панель керування не містить клемників, які видно на фото.

Безпека:

Захисні пристрої можна підключити та налаштувати на:

• Повторне відкриття під час закриття (термінали 2-C1). Виявлення перешкоди фотоелементами під час фази закриття воріт змінює напрямок руху та повністю відкриває ворота.
• Кнопка «СТОП» (2-1). Зупиняє ворота та скасовує цикл автоматичного зачинення. Для перезапуску воріт використовуйте пульт або кнопку «2-7»

Функції:

• Автоматичне закриття (T.C.A.). Час автоматичного закриття активується автоматично в кінці циклу відкриття. Однак час автоматичного закриття залежить від дії будь-якого обладнання безпеки, підключеного до клем «2-C1», і скасовується імпульсом «СТОП» (клеми «2-1») або у разі збою живлення.< /li>
• Електричний замок. Термінал 12 В / 15 Вт "ES-ES", наприклад, LOCK 81 або LOCK82 від CAME
• Сигнал "ВОРОТА ВІДКРИТО". Клеми 24 В/3 Вт "10-5", сигналізують про те, що ворота не завершили повний цикл закриття.

Елементи керування:

• Крок за кроком (відкрити-стоп-закрити) за допомогою кнопки «2-7» і пульта дистанційного керування.
• Реверсивний (відкрити-закрити) за допомогою кнопки «2-7» і пульта дистанційного керування.
• ТОТМАН (присутній оператор), ворота можна відкрити або закрити лише при натисканні кнопки, підключеної до клем «2-7». Ця функція активується, коли контролер T.L (час виконання) встановлено на мінімум.
