ДВОНАПРАВЛЕНИЙ ЛІЧИЛЬНИК 3F MODBUS-RTU

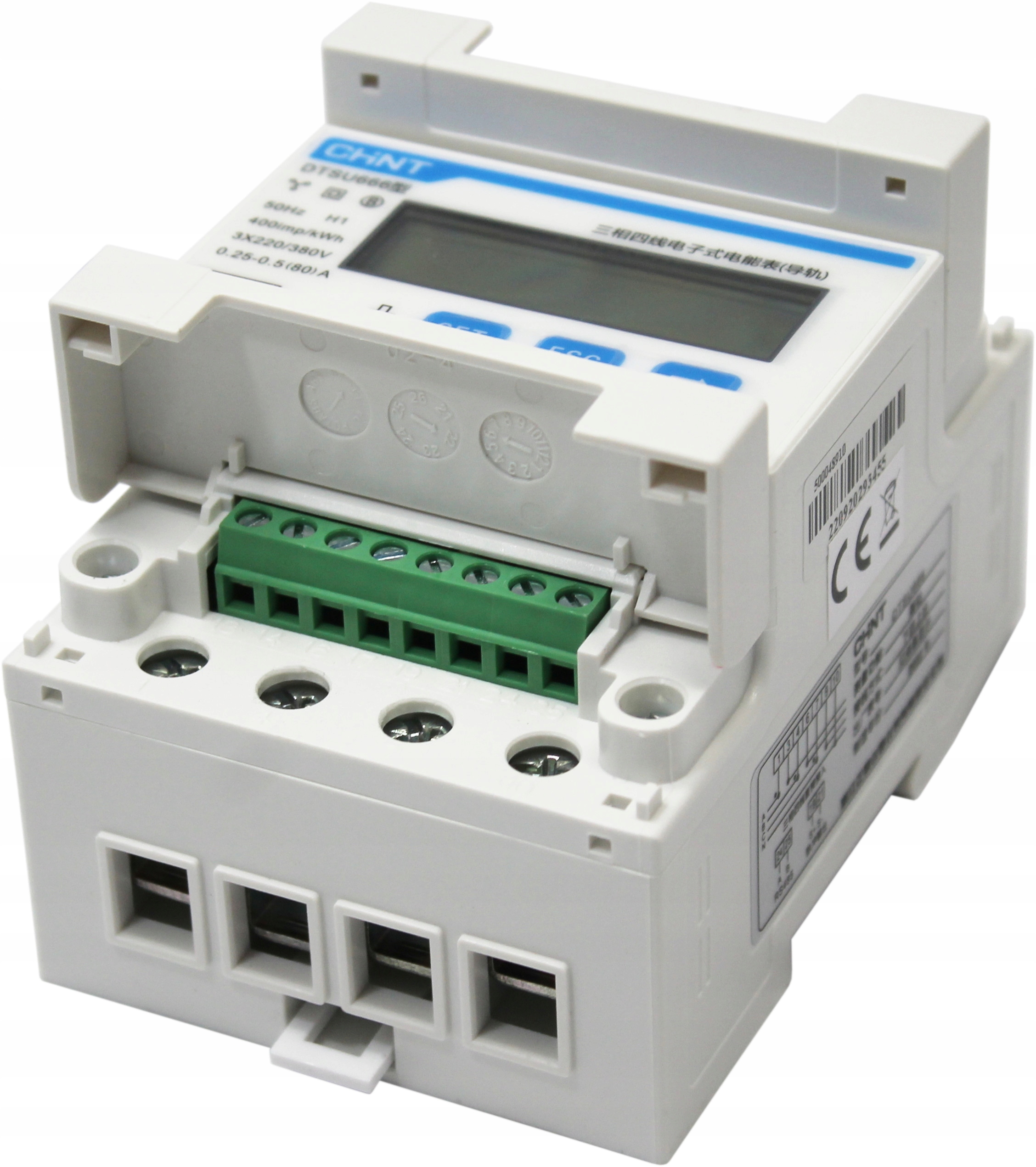

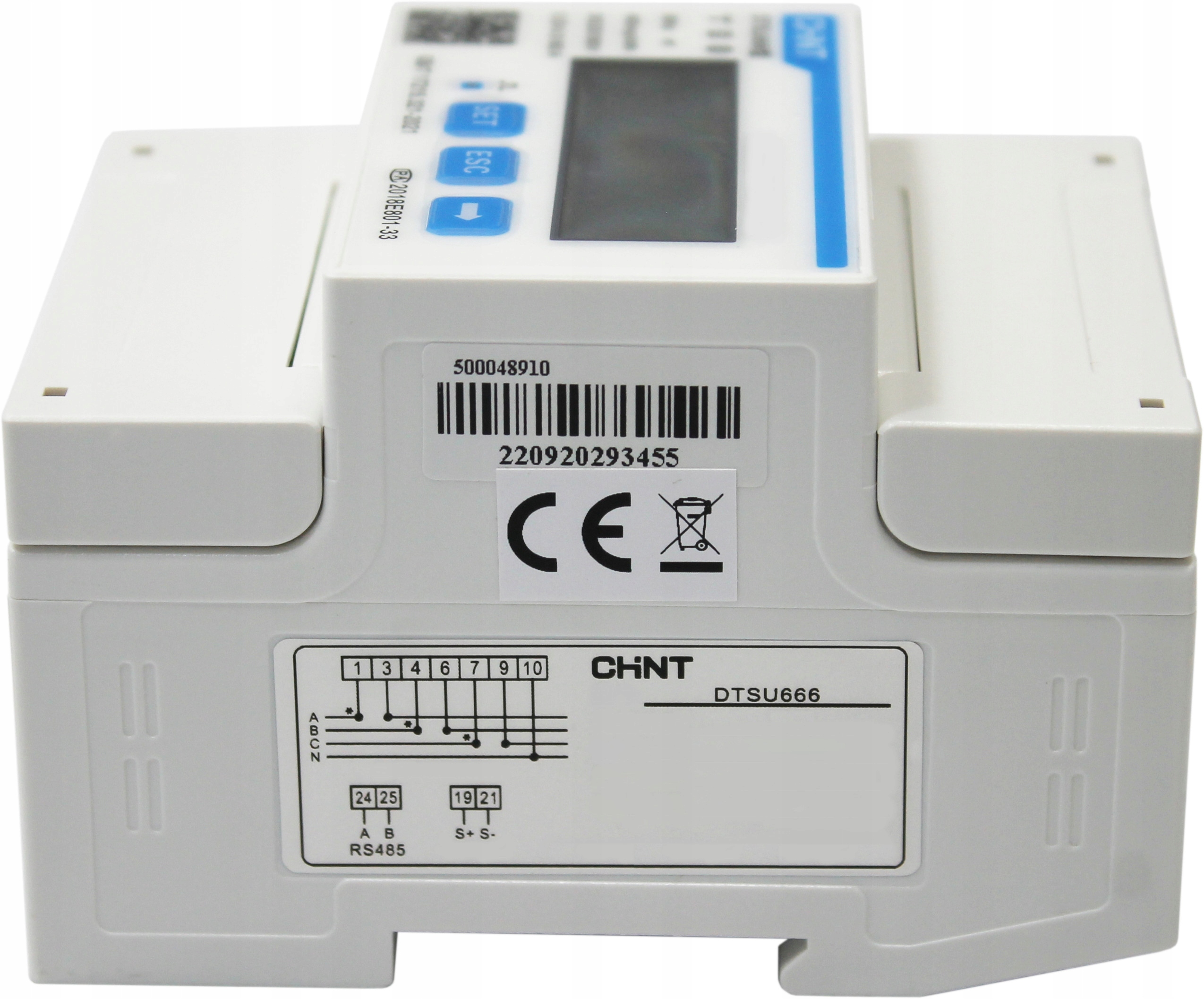

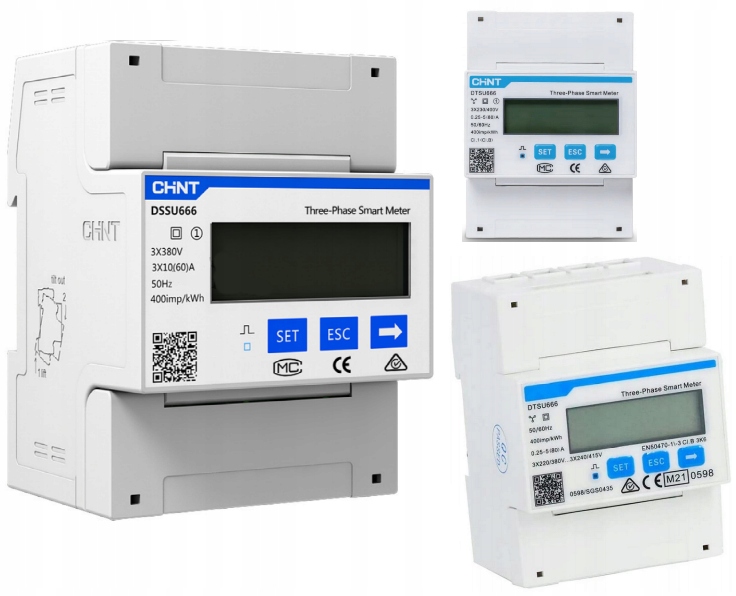

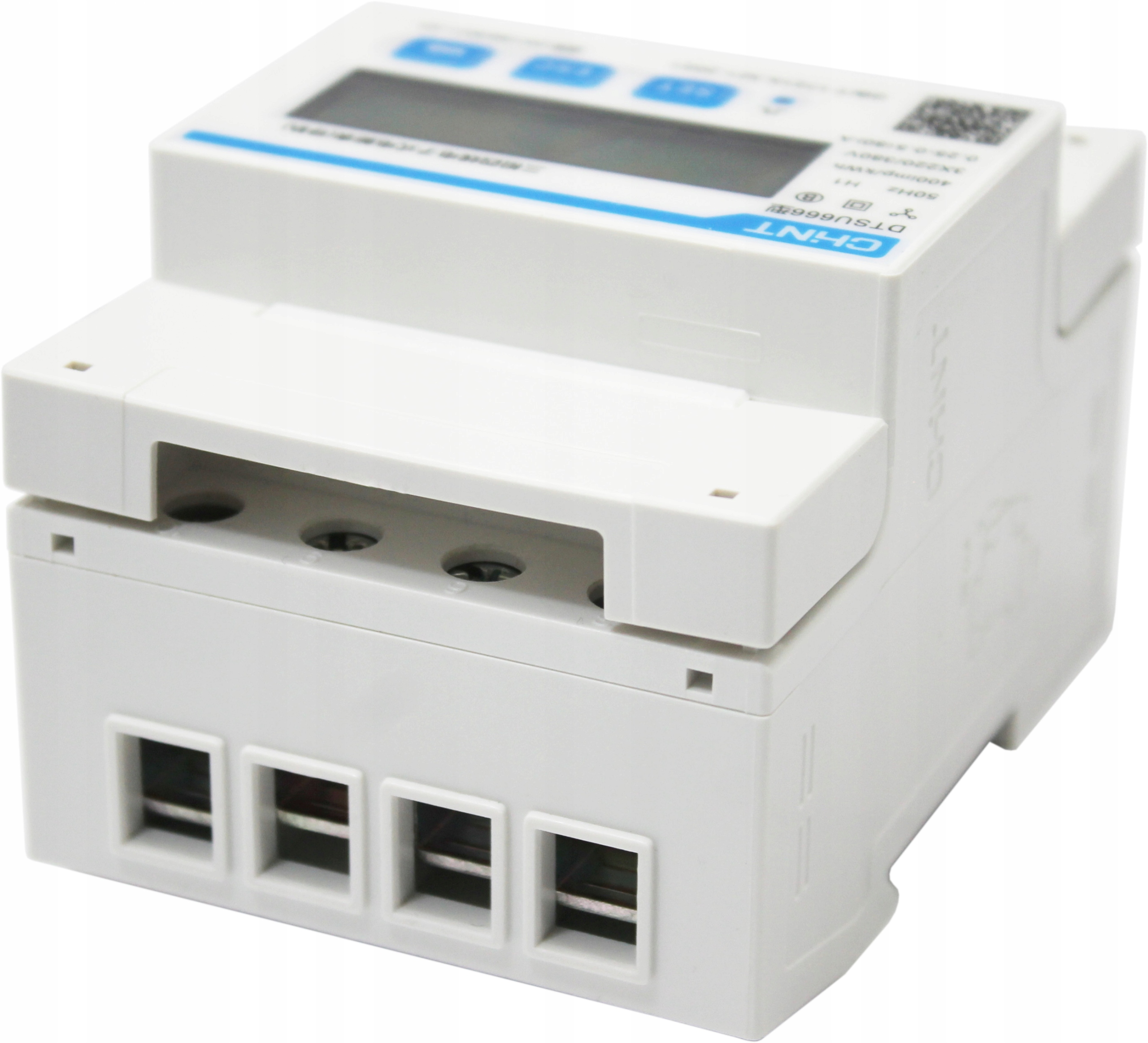

Chint DTSU666 Modbus 0.25-5(80)A - двонаправлений, чотириквадрантний лічильник аналізатор оснащений портом RS-485 і протоколом Modbus-RTU (інструкції польською мовою можна знайти в розділі «Додаткова інформація»).

ТЕХНІЧНІ ДАНІ:

Вимірювальні входи:

• 4-канальний кабель перерізом 16 мм2
• вимірювання в однофазні двопровідні, трифазні трифазні (3Ф3П) та чотирипровідні (3Ф4П) установки,
• максимальний струм 80А

Найважливіші технічні дані:

• Вихід RS-485, протокол Modbus-RTU
• Імпульсний вихід: програмується для встановлення відповідних імпульсів до кВт/год або кВАр/год.
• Вимірювання: вкл. напруги, струми, активна та реактивна потужності, коефіцієнти потужності по окремих фазах, експорт/імпорт активної енергії, експорт/імпорт реактивної енергії, чотири квадранти, кВт·год/кВАр·год, кВт/кВар, кВА, P, F, PF, V, A. < /li>
• РК-дисплей із підсвічуванням
• Точність вимірювання активної енергії (Вт·год): клас 1, клас B EN50470-1/3
• Точність вимірювання реактивної енергії (VArh): Клас 2
• THD: 1% до 31-го
• Сертифікат MID

Інші параметри:< /b >

• Нормальна робоча температура від -10 ºC до 45 ºC
• Гранична робоча температура від -25 ºC до 75 ºC
• Середньорічна вологість 0-75%, без конденсації
• Встановлення DIN 43880 рейка (72x94,5 мм)
• РК-дисплей 7 символів, 5,3 мм x 2,8 мм
• Світлодіод кількість спалахів на кВт-год
• Зв'язокRS485, Modbus і DL/T
• Ступінь захистуIP54
• Розміри 98 мм x 65 мм x 72 мм< /li>
• Вага приблизно 0,4 кг

Лічильник пропонує вимірювання:

• напруги
• струму
• миттєвої активної потужності
• миттєвої реактивної потужності
• загальна активна потужність

Він має настроювані виходи для активної або реактивної енергії та вихід RS-485 із протоколом Modbus-RTU. Його можна використовувати для моніторингу енергії, поглиненої та поданої в мережу, ємнісної та індуктивної реактивної енергії, а також для моніторингу інших параметрів мережі на з’єднанні.

пристрій вимірює та передає інформацію з такими параметрами, як:

• напруга (В)
• частота (Гц)
• струм (A)
• енергія в вимірюванні чотирьох квадрантів (кВт·год/кВАр·год)
• введена в мережу (експорт)
• поглинена (імпорт)
• всього

Сумісність

Лічильник працює з інверторами FoxEss, Deye (перевірено з Deye SUN-12K-G03), Sofar Solar ( SofarSolar KTLX G3) та система Hoymiles (пишіть перед підключенням лічильника та вводьте серійні номери - надішлемо інструкцію як це правильно зробити), інтеграція з Domoticz також доступний (плагін DTSU666-Modbus доступний на github). Лічильник можна легко зчитувати за допомогою різних типів пристроїв із портом RS485, таких як Raspberry PI (з адаптером USB-RS485), PVMтермінал, комп’ютер (з USB адаптер).-RS485) тощо Якщо потрібна допомога по інтеграції з системою, пишіть, постараємося допомогти.

Увага!!! Лічильник не працює з інверторами Huawei, оскільки це не лічильник версії -H із програмним забезпеченням, призначеним для Huawei. У такому випадку ми рекомендуємо заміну, тобто наш набір MBtranslator. Іншим рішенням є лічильник DTSU666 і додатково PVMterminal, який можна використовувати для моніторингу параметрів генерації та роботи інвертора Huawei, а також параметрів енергії та роботи, виміряних лічильником DTSU666.

Можливі застосування

Лічильник можна використовувати в різних системах енергоменеджменту, таких як моніторинг споживання енергії в будинках, громадських будівлях, на заводах та інших промислових об’єктах. Його також можна використовувати в системах відновлюваної енергії, таких як сонячні та вітрові електростанції, для моніторингу виробленої енергії та подачі її в мережу.

Зв'язок можливості пристрою дозволяютьлегку інтеграцію з існуючими системами, а його точність і надійність роблять його придатним дляпрофесійного та домашнього застосування
