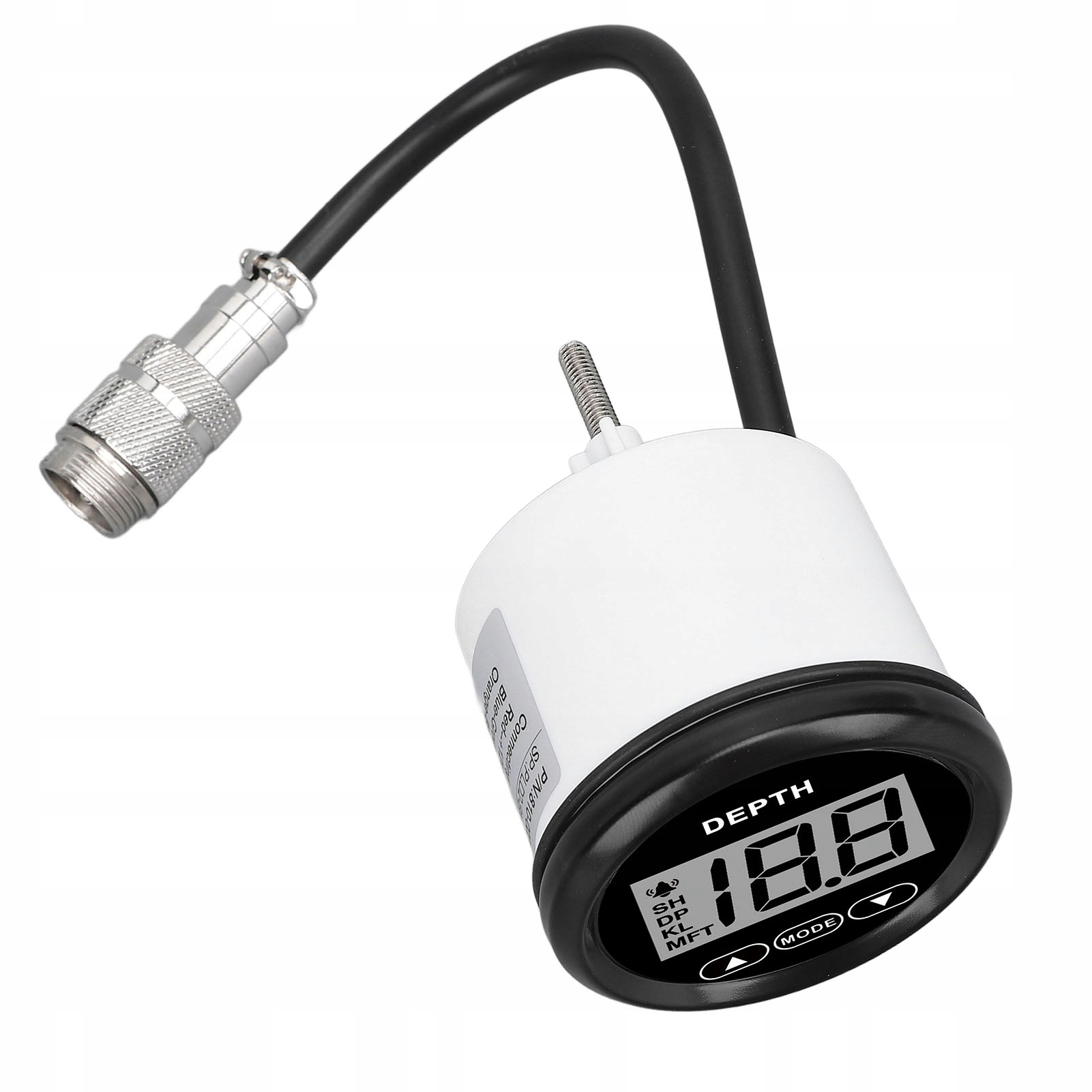

Човновий глибиномір з сигналізацією цифровий LCD дисплей 52 мм 12 В S5

Функція:

1. ЧУДОВА ДОВГОВІЧНІСТЬ: Датчик виготовлено з рамою з нержавіючої сталі 316L і незапотіваючим склом для виняткової захисту від запотівання та водонепроникності. Завдяки рейтингу водонепроникності циферблата IP67 і захисту задньої кришки IP5 його можна використовувати для тривалого використання навіть у крижаній морській воді.

2. ТОЧНА ІНДИКАЦІЯ ГЛИБИНИ: індикатор глибини човна може показувати максимальну глибину 100 метрів, що дозволяє швидко перевірити глибину води під човном.

3. СТАБІЛЬНА РОБОТА: рама з полірованої нержавіючої сталі, скляна купольна лінза та дизайн білого підсвічування разом із конструкцією затискача джгута забезпечують міцне з’єднання та нормальну роботу навіть за інтенсивної вібрації.

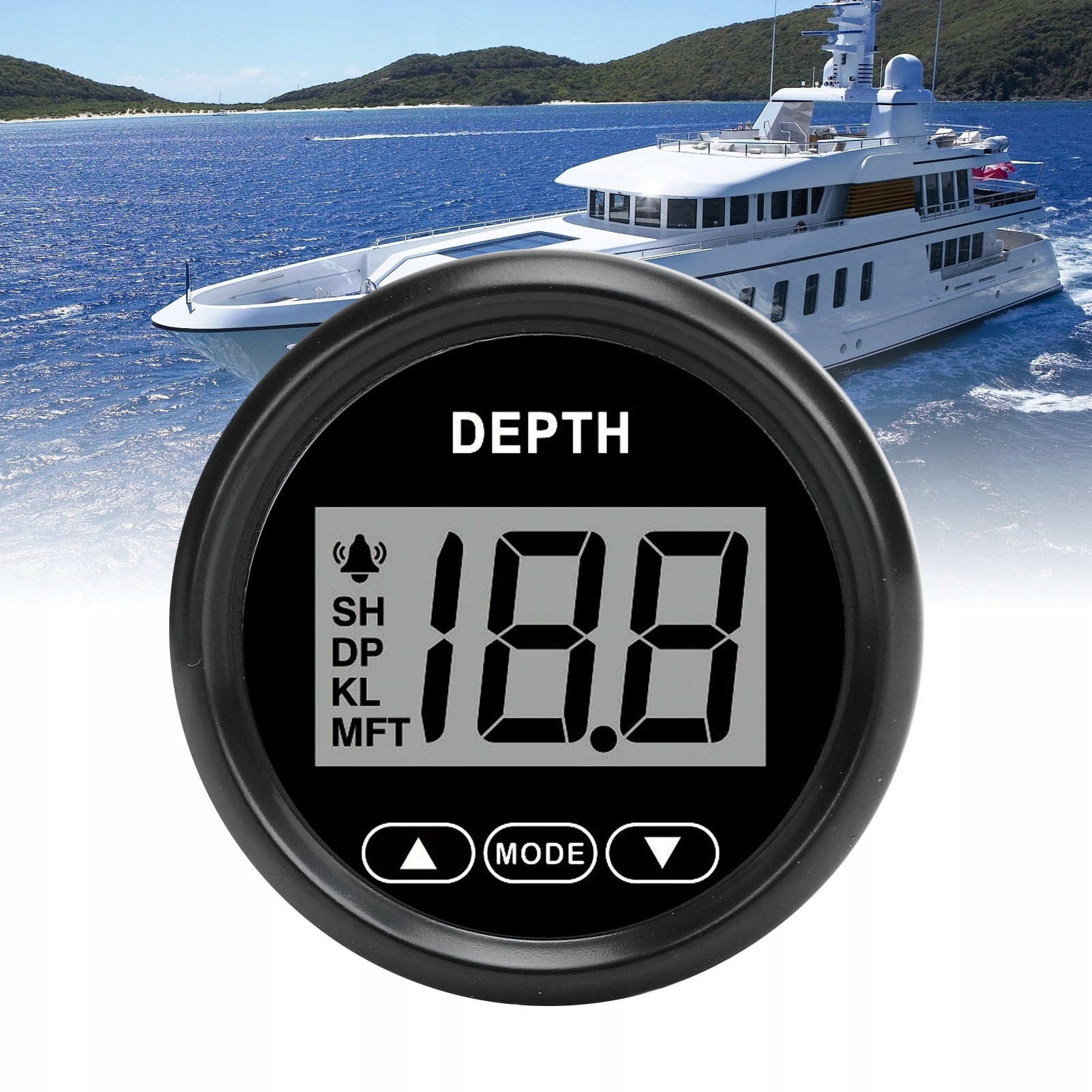

4. ЧІТКИЙ ДИСПЛЕЙ: РК-дисплей має підсвічування для зручного перегляду під час катання на човні вночі. Дисплей характеризується високою точністю, універсальністю, надійністю, стабільністю та простотою.

5. УНІВЕРСАЛЬНЕ ЗАСТОСУВАННЯ: лічильник не тільки легко встановити, але він також оснащений функцією сигналізації для гнучкості та простоти використання. Підходить для яхт, човнів малого та середнього розміру, рибальських човнів та інших типів морських суден.

Специфікація:

• Тип елемента: індикатор глибини човна
• Матеріал: рама з нержавіючої сталі 316L + незапотіваюче скло
• Діаметр отвору для кріплення: прибл. 52 мм / 2 дюйми
• Напруга: +12 В постійного струму
• Діапазон глибини: 0-100 м
• Робочий струм: ≤60 мА
• Спеціальна функція: водонепроникний
• Ступінь захисту: IP67, IP5 задня кришка
• Робоча температура: -30-+75°C
• Зберігання температура: -40-+85°C
• Електропроводка:

1. Червоний дріт – +12VDC

2. NC

3. Помаранчевий дріт – підсвічування (+)

4. Синій провід – негативний полюс живлення (-)

• Етапи встановлення:
• Крок 1: просвердліть круглий отвір діаметром 52-53 мм у центральній консолі або в іншому попередньо встановленому місці, переконавшись, що позаду панелі є принаймні 70 мм вільного місця.
• Крок 2: Вставте лічильник у отвір.
• Крок 3: Вирівняйте отвори для гвинтів кронштейна з гвинтами на задній частині лічильника, потім затягніть гвинти, використовуйте кронштейн і раму, щоб міцно притиснути панель.
• Крок 4: під’єднайте джгут живлення безпосередньо до задньої частини лічильника, потім під’єднайте відповідний датчик і джгут відповідно до наданих інструкцій і ввімкніть живлення.

Як використовувати:

• Опис функції:
• Про. Цей продукт живиться від 12 В, відображає поточну глибину води, коли його ввімкнено, і видає один звуковий сигнал, щоб вказати на нормальний запуск.
• B. Налаштування функції:
• Натисніть клавішу Mode коротко: Область РК-дисплея послідовно перемикатиметься на відображення налаштування параметрів функції: SH DP KL UN.
• Натисніть і утримуйте клавішу Mode: у стані завантаження натисніть і утримуйте клавішу Mode, щоб вимкнути РК-дисплей, потім натисніть ще раз, щоб увімкнути РК-дисплей.
• Коротко натисніть клавішу зі стрілкою вгору або стрілкою вниз клавіша: Відрегулюйте параметри вгору або вниз униз.
• Натисніть і утримуйте клавішу зі стрілкою вгору або вниз: швидко відрегулюйте параметри вгору або вниз.
• Інструкції з налаштування параметрів:
• SH: (Сигнал про низький рівень води) Діапазон налаштувань: (0-0,6-19,9) Коли поточна глибина води дорівнює або нижча за це значення, значок тривоги SH блимає та безперервно з’являється звучить звуковий сигнал.
• Не встановлювати жодного сигналу: 0
• Діапазон налаштування значення сигналу: 0,6-19,9
• DP (сигналізація рівня глибокої води): Регульований діапазон:
• 1). У метрах: 0–99
• 2). У футах: 0–199
• 3). У сажнях: 0-49
• Сигналізація про глибоку глибину: звуковий сигнал двічі на секунду.

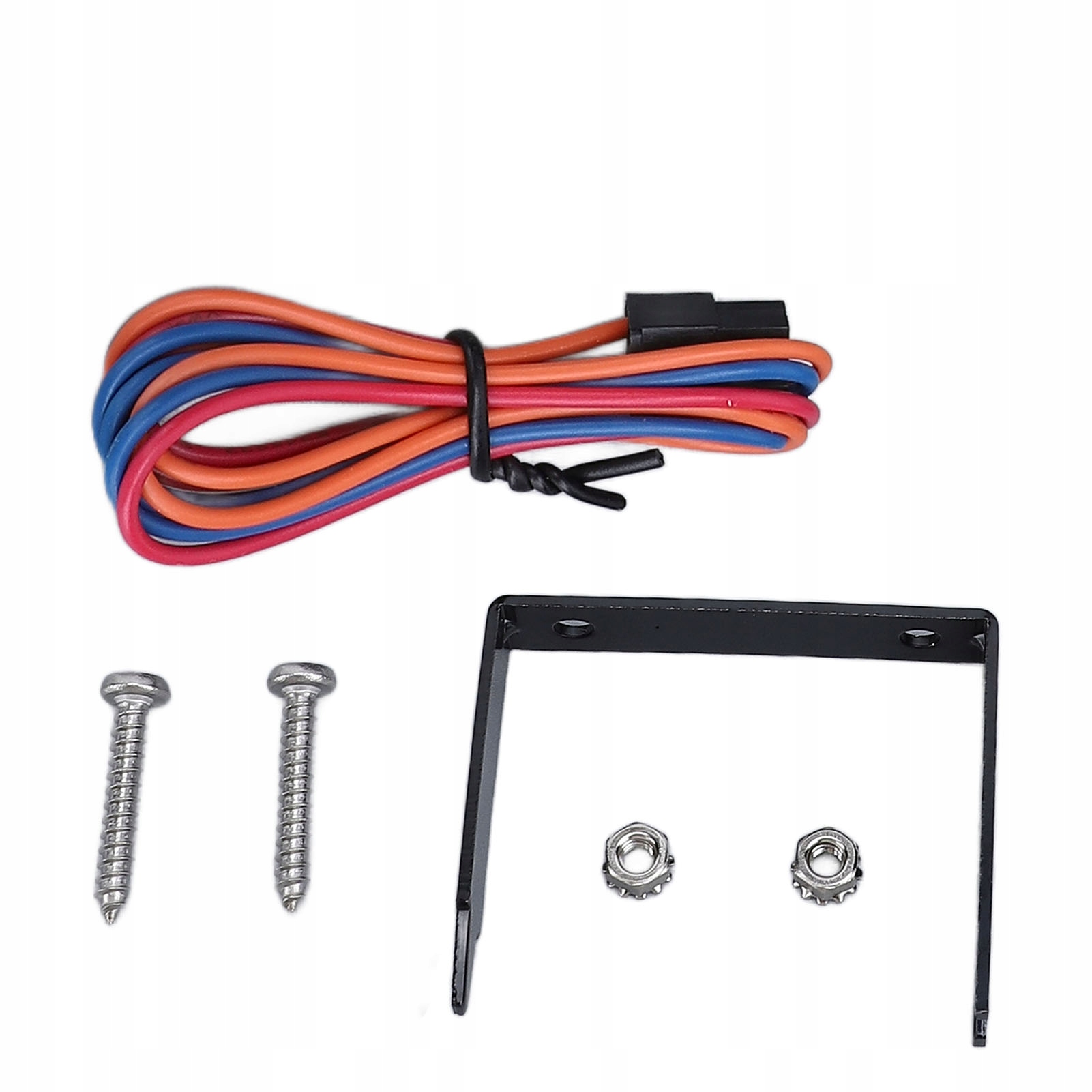

Список пакетів:

• 1 x Глибиномір
• 1 x Шнур живлення
• 1 x 10M Depth Line
• 1 x Фіксована основа
• 2 x Гвинти
• 2 x Гайки
• 1 x Посібник користувача
