Цифрове FM-радіо 87-108 МГц

для самостійного складання, пайки.

Складність складання: середня

Чіп RDA5807, припаяний на поверхню

потрібен досвід.

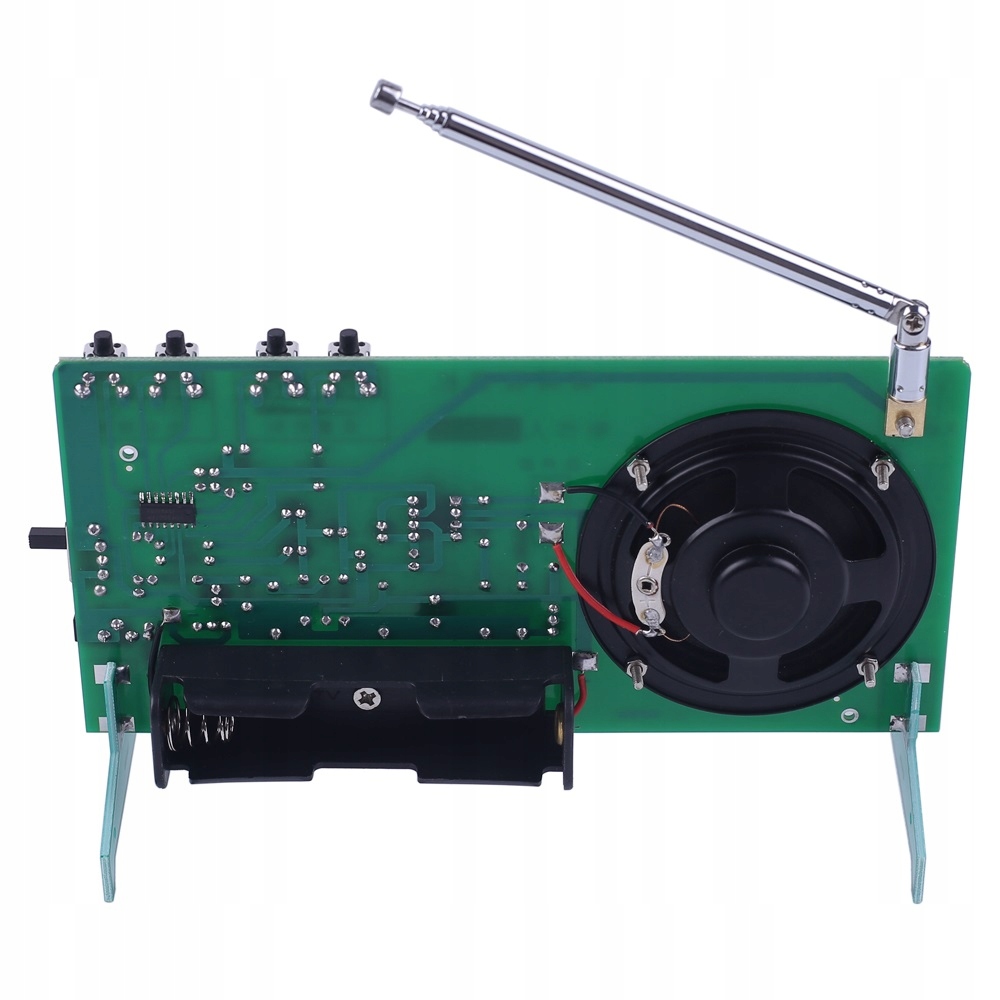

Розташований на задній частині друкованої плати.

Час складання приблизно 90 хв.

Радіочастина цього набору заснована на радіомодулі RDA5807 для впровадження FM-радіо. Модуль RDA5807 впливає на якість прийому FM-частоти 65-108 МГц із зменшенням шуму, м’яким приглушенням звуку, посиленням низьких частот, високою чутливістю, низьким рівнем шуму та сильною здатністю запобігати перешкодам.

Частина підсилювача потужності має підсилювач потужності TDA2822 IC, який має особливості простої схеми, хорошої якості звук.

Функції:

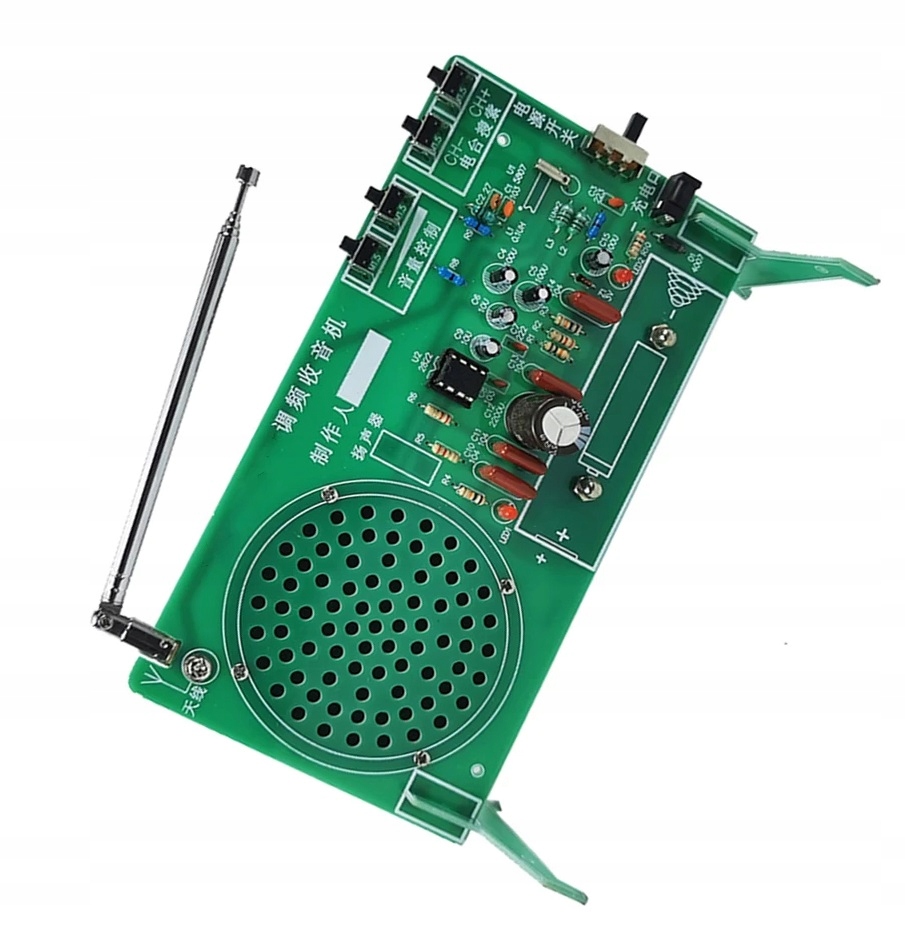

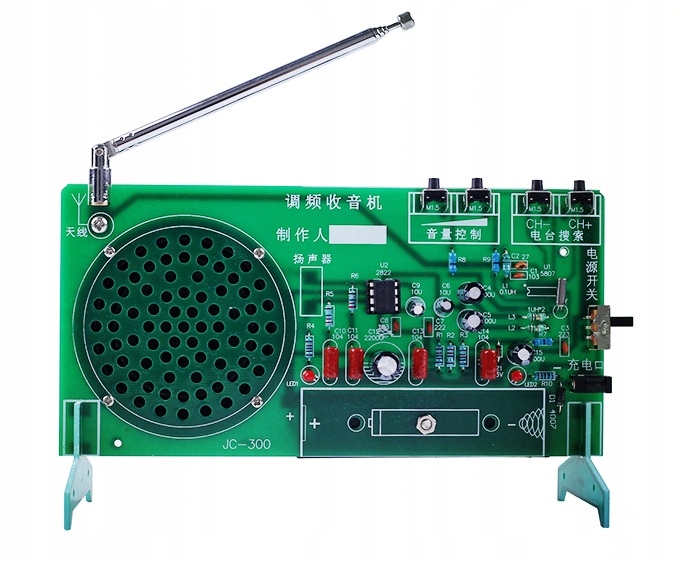

Дві ліві кнопки використовуються для регулювання гучності.

Дві праві кнопки використовуються для перемикання FM-станцій.

Перемикач збоку - це перемикач живлення. Зверху - знизу.

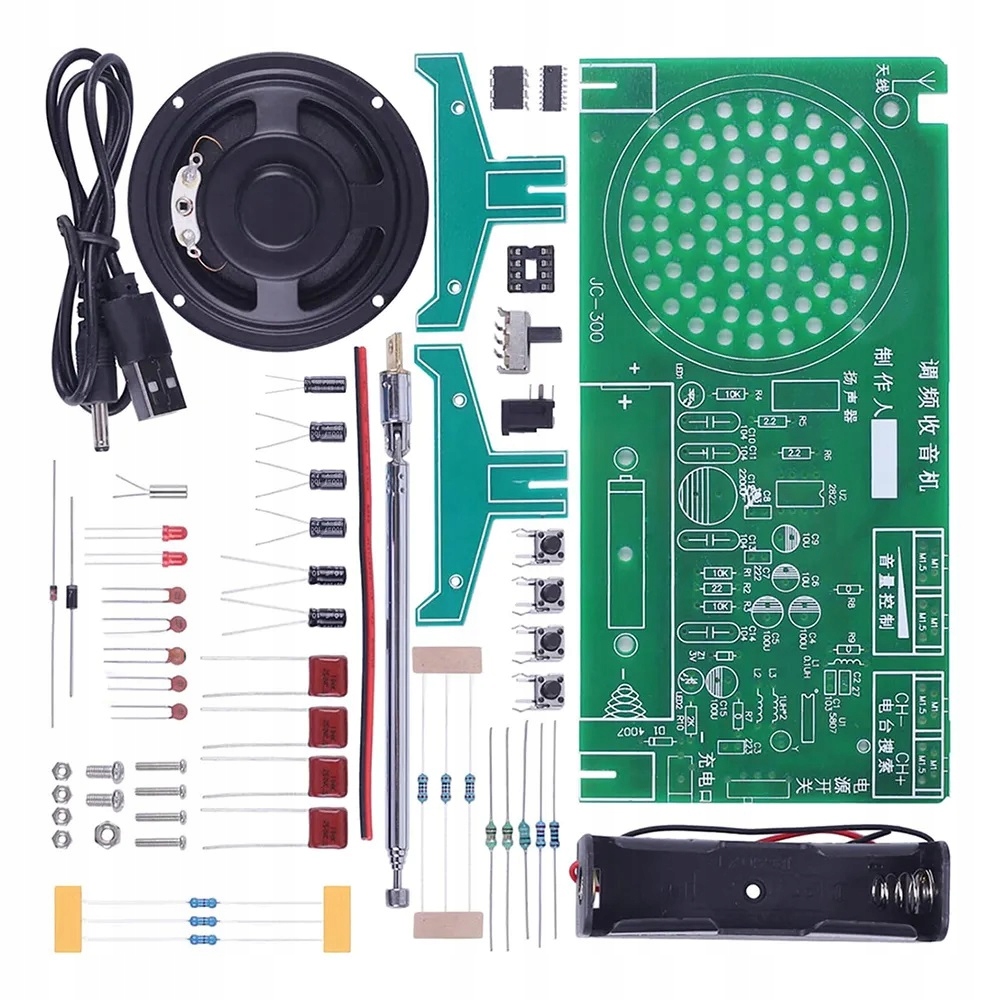

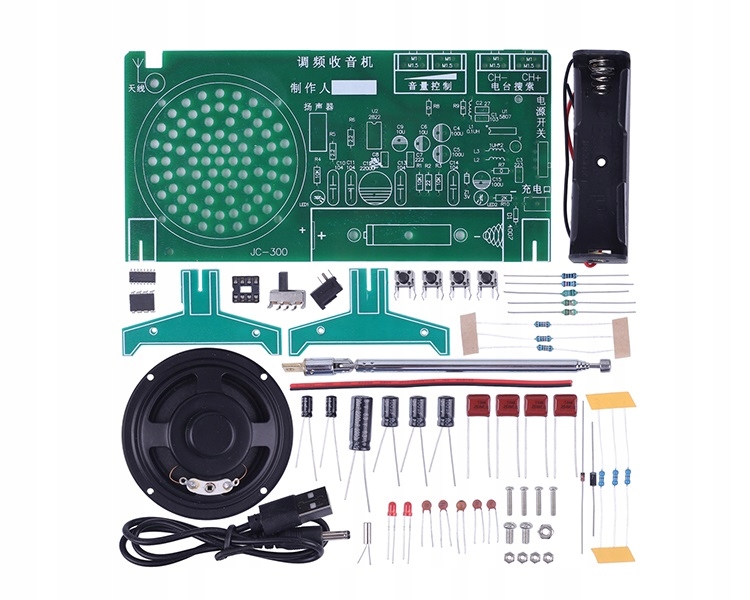

Розетка + USB-кабель в комплекті

Акумуляторна корзина 18650 хв. 1000 мАг (не входить в комплект)

Інструкція:

Системи мають схему монтажу, надруковану на платі. Необхідно звернути увагу на полярність у випадку таких елементів, як конденсатори, діоди, транзистори. У світлодіодів довша ніжка плюс +, параметри більшості елементів описані на корпусі. Резистори можуть мати маркування смугами; їх опір і допуск можна прочитати за допомогою калькуляторів, доступних в Інтернеті, або виміряти вимірювальним приладом. Порядок складання, як правило, довільний, в залежності від планування спочатку збираємо найменші елементи.

Електронний посібник доступний для завантаження за QR-кодом

або за посиланням нижче https://drive.google.com/file/d/1Avofxa3gbH525G0oVZni_YosdbmCOFMQ/view?usp=sharing
