Цифровий датчик відстані E18-D80NK 5-80 см РЕГУЛЬОВАНИЙ

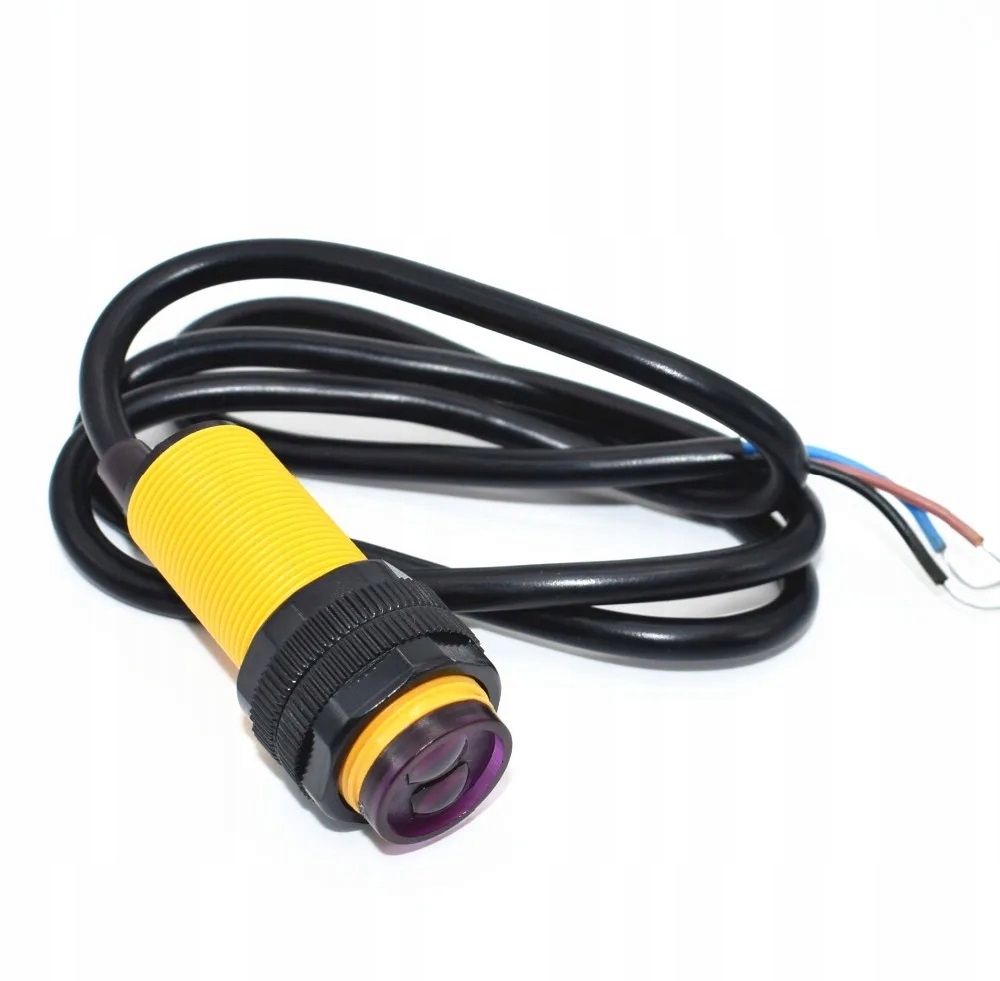

Регульований цифровий датчик відстані з кабелем довжиною 50 см і гайками для легкого встановлення.

Діапазон вимірювання від 5 до 80 см, налаштовується за допомогою ручки. Живлення від 5 В.

E18-D80NK 5-80 см

Технічні характеристики регульованого цифрового датчика відстані

• Напруга живлення: 5 В
• Струм споживання: менше 100 мА
• Регульований діапазон вимірювання: від 5 до 80 см
• Ручка регулювання діапазону - багатооборотна потенціометр
• Вихідний сигнал: цифровий (низький, коли об'єкт виявлено, високий в іншому випадку)
• Світлодіод, що вказує на виявлення об'єкта
• Час відгуку: менше 2 мс
• Захист від зворотної полярності
• Робоча температура: від -25 °C до +55 °C
• Діаметр: 18 мм
• Довжина датчика: 45 мм

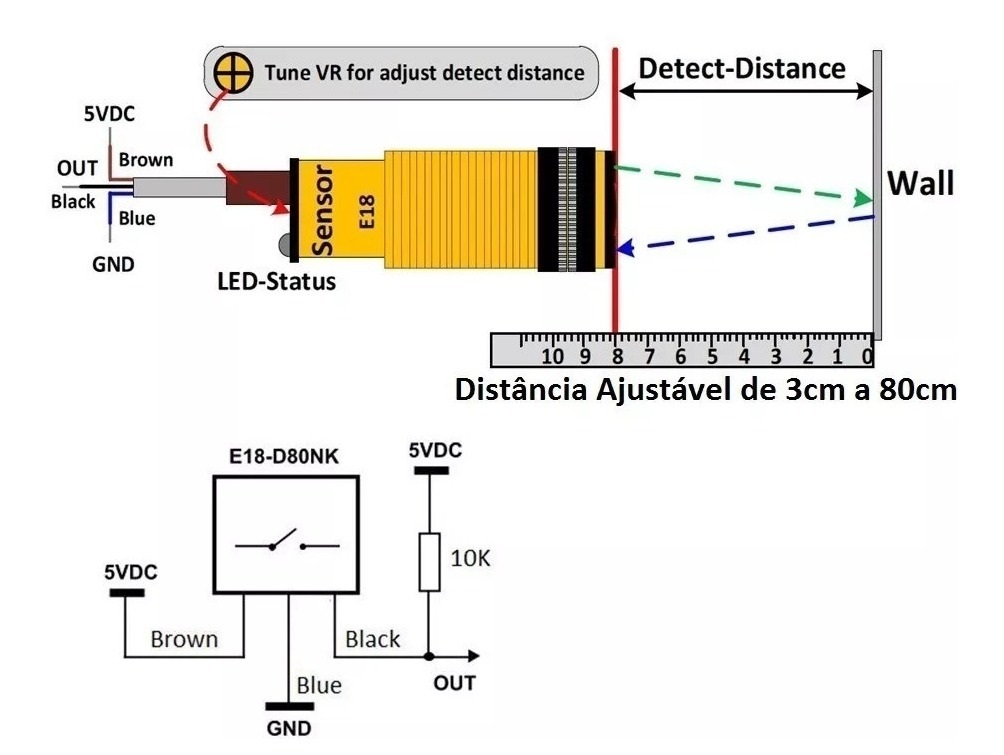

Підключення датчика відстані

Червоний або коричневий дріт - напруга живлення *+5 В

Зелений або синій дріт - земля - GND

Жовтий або чорний дріт - цифровий вихід - OUT

**немає об'єкта - високий стан

**виявлення об'єкта - низький стан

Регульований, цифровий датчик відстані з кабелем довжиною 65 см і гайками для легкого встановлення. Діапазон вимірювання від 5 до 80 см встановлюється за допомогою ручки, розташованої на задній панелі приладу - обертання її проти годинникової стрілки зменшує діапазон. Про виявлення об'єкта сигналізує поява низького рівня на виході (жовтий дріт) і включення червоного світлодіода. Ще однією перевагою датчика є захист від зворотного підключення живлення.

Напруга живлення 5 В і цифровий вихід означають, що датчик можна підключати безпосередньо до контактів більшості наявних у продажу мікроконтролерів, включаючи AVR і STM32, і комплектів, включаючи Arduino.

Регульований цифровий датчик відстані E18-D80NK 5-80 см.

Сумісність з Arduino

Для належної роботи просто підключіть джерело живлення 5 В і вихід датчика до будь-якого цифрового контакту Arduino. Зчитування виконується викликом стандартної функції digitalRead(pin_number).

Цифровий датчик відстані E18 D80NK забезпечує діапазон вимірювань від 5 см до 80 см. Пристрій працює в смузі світла, невидимому для людського ока - інфрачервоному. Відстань розпізнається на основі параметрів світла, яке повертається до датчика після відбиття від поверхні.

Пристрій працює від джерела живлення 5 В. Він ідеально підходить для взаємодії з популярними мікроконтролерами, такими як AVR або STM32, і з міні-комп’ютерами (наприклад, Arduino або Raspberry Pi).

Цифровий датчик відстані = Максимальний струм, споживаний датчиком, становить 100 мА, час відгуку займає 2 мс. Пристрій виявляє навіть напівпрозорі та прозорі поверхні під кутом до 15 градусів («поле зору»).

Щоб виконати вимірювання, просто підключіть датчик до джерела живлення (обладнання захищене від неправильної полярності) і цифрового входу, наприклад, в Arduino. Про виявлення перешкоди сигналізує ввімкнення червоного світлодіода та зміна вихідного сигналу на низький (жовтий дріт).
