ЦИФРОВИЙ МУЛЬТИМЕТР

YATO YT-73086

Універсальний лічильник YT-73086 з автоматичним діапазоном для кожного вимірювання дозволяє виконувати базові та розширені електричні вимірювання. Відмінною функцією мультиметра є визначення послідовності фаз, що дозволяє швидко перевірити, чи підключено пристрій безпосередньо до трифазного джерела живлення.

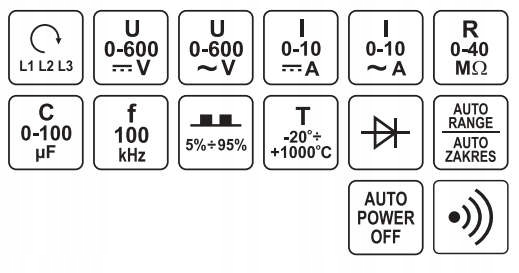

Параметри

• Автоматичний діапазон: ТАК
• Вимірювання частоти: 0-100 кГц
• Вимірювання змінної напруги: 0-600В
• Вимірювання напруги постійного струму: 0-600 В
• Вимірювання ємності: 0-100 мкФ
• Опір вимірювання: 0-40 МОм
• Вимірювання температури: -20 до 1000°C
• Вимірювання коефіцієнта заповнення: 5 -95%
• Змінний струм: 0-10A
• Постійний струм: 0-10A
• Перевірка безперервності: ТАК
• Перевірка діодів: ТАК

ОСНОВНІ ВИМІРЮВАННЯ

• Вимірювання напруги змінного струму: A.C. 0-600 В
• Вимірювання напруги постійного струму: 0-600 В
• Вимірювання змінного струму: A.C. 0-10A
• Вимірювання постійного струму: D.C. 0-10 A
• вимірювання опору: 0-40 МОм
• перевірка діода: IF 1 мА, UR 1,5 В
• тест безперервності ланцюга: 0-50 Ом

ДОДАТКОВІ ВИМІРЮВАННЯ

• вимірювання ємності конденсатора: 0-100 мкФ
• вимірювання частоти: 0-100 кГц
• вимірювання температури: - від 20 до 1000°C
• вимірювання коефіцієнта заповнення: 5-95%

ТОЧНІСТЬ ВИМІРЮВАННЯ

Приклад визначення точності вимірювання напруги змінного струму . Розрахунок результату вимірювання: 235 В

• точність вимірювання лічильника YT-73086 для цього діапазону становить: ±(1,0% + 5), роздільна здатність 0,1В
• похибка розрахунків формула вимірювання: (результат вимірювання x 1%) + 5 x роздільна здатність
• розрахунки: (235 x 1%) + 5 x 1 = 2,35 + 0,5 = 2,85 В
< /ul>

Результат з урахуванням похибки вимірювання для індикації 235В = 235 ± 2,85В*

• результат з урахуванням похибки вимірювання для індикації прямого вимірювання напруги: 12В = 12 ± 0,126В
• результат з урахуванням похибки вимірювання для позначення вимірювання змінного струму: 8A = 8 ± 0,34A*

Таблиця з роздільною здатністю та точністю для даного вимірювання можна знайти в посібнику користувача.

*Лічильник YT-73086 не має функції справжнього середньоквадратичного вимірювання, тому наведений вище результат є реальним ефективним значенням напруги змінного струму лише для правильної синусоїдальної форми.

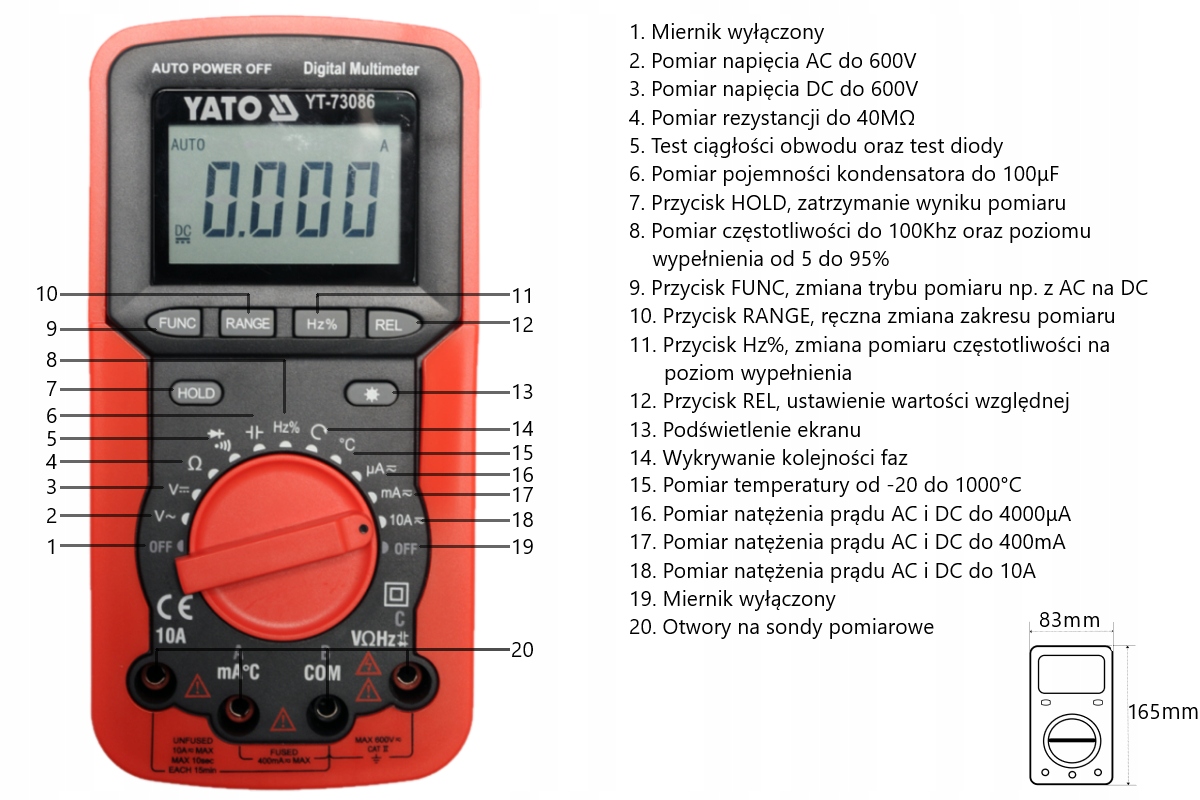

Вбудовані ФУНКЦІЇ

• АВТО - автоматичне налаштування діапазону вимірювання. При вимірюванні невідомих величин за допомогою глюкометра з ручним перемиканням діапазону за допомогою ручки вимірювання слід проводити послідовно від найбільшого діапазону до діапазону, що дає найбільш точний результат - інакше ви ризикуєте пошкодити мультиметр. Однак у випадку мультиметра з функцією AUTO достатньо виконати одне вимірювання і вимірювач автоматично знайде оптимальний діапазон.
• RANGE - ручна зміна діапазону вимірювання. Корисна функція під час перевірки багатьох однакових компонентів із відомим значенням, наприклад серії резисторів. Встановлення діапазону вручну значно скоротить час таких вимірювань.
• FUNC - зміна режиму вимірювання, наприклад, з вимірювання змінної напруги на постійний, перемикання перевірки діодів на перевірку цілісності ланцюга
• REL - за допомогою функції під час вимірювання дисплей буде обнулено, а значення, видиме перед дисплеєм, буде прийнято як контрольний рівень. Наступне вимірювання покаже різницю між виміряним значенням і збереженим еталонним значенням.
• HZ% - кнопка в положенні ручки для вимірювання частоти змінить налаштування для вимірювання коефіцієнта заповнення.
• DATA HOLD - поведінка на дисплеї поточного виміряного значення

ДОДАТКОВА ІНФОРМАЦІЯ

• РК-дисплей, максимальний показаний результат: 3999< /li>
• підсвічування екрана< /li>
• звуковий сигнал під час перевірки безперервності для опору нижче 50 Ом
• можливість увімкнути тестування діодів і безперервності окремо
• набір включає вимірювання зонди, датчик температури та кришка< /li>
• конструкція із захистом від перевантаження
• корпус із пластику ABS + т.з. кобура, тобто гумовий кожух, що захищає лічильник від механічних пошкоджень
• автоматичне відключення лічильника
• індикатор низького заряду батареї
• живлення: батарея 9V (6F22)< /li >
