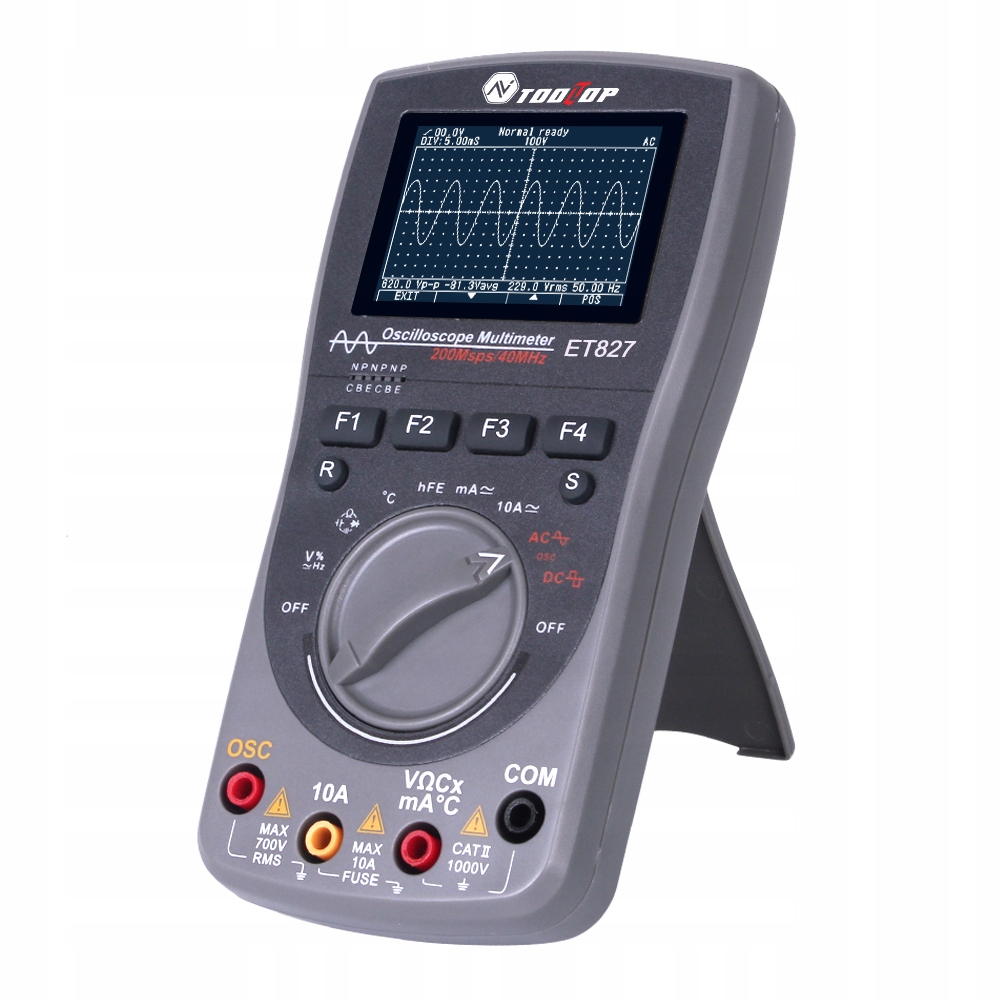

ЦИФРОВИЙ МУЛЬТИМЕТР TOOLTOP ET827 + Осцилограф

Дизайн 2-в-1, цей продукт чудово поєднує функції цифрового осцилографа та мультиметра в одному пристрої. Оснащений РК-дисплеєм, частотою дискретизації 200 MSps і смугою пропускання 80 МГц. Конструкція для кількох вимірювань, підтримка вимірювання постійної та змінної напруги/струму, опору, ємності, частоти, температури, співвідношення діод/навантаження, тріод, форма сигналу, перевірка цілісності. 3 режими сканування: Auto, Normal і Single. Загалом можна зберегти 100 наборів даних і 50 сигналів.

Особливості:

Функція 2 в 1: цей продукт геніально об’єднує функції цифрового осцилографа та мультиметра в одному пристрої, має лаконічний зовнішній вигляд, легкий і портативний, зручний для перенесення та зручний на дотик.

Частота дискретизації та смуга пропускання: осцилограф має високу частоту дискретизації в реальному часі 200 Мбіт/с, аналогову смугу пропускання 40 МГц, цифровий мультиметр 6000.

РК-дисплей: роздільна здатність 240*160, чорний екран із білим підсвічуванням, з точними даними, чіткий та інтуїтивно зрозумілий дисплей.

3 режими сканування: ручка перемикання осцилографії з трьома режимами сканування форми сигналу, автоматичним режимом, звичайним режимом і одноразовим режимом відповідно до ваших вимог.

Функція зберігання даних і сигналів: оснащено функцією збереження даних і сигналів під час вимірювання, загалом можна зберегти 100 наборів даних і 50 сигналів.

Режим P-H: режим утримання пікового значення відображає виміряні максимальні та мінімальні значення.

Налаштування параметрів сигналу: підтримка коригує часову базу сканування та положення тригера, коригує вертикальну амплітуду та положення сигналу, коригує рівень тригера, градієнт і режим із функцією вимірювання курсором.

Вимірювання TRMS: підтримка вимірює значення віртуальної форми сигналу без урахування параметра форми сигналу та спотворення.

Вимірювання відносної величини (REL): може ефективно усунути опір проводу, паразитну ємність і сигнал перешкод.

Конструкція для кількох вимірювань: підтримка вимірювань постійної та змінної напруги/струму, опору, ємності, частоти, температури, співвідношення діод/навантаження, тріод, форма хвилі, перевірка безперервності.

Автоматичне та ручне вимірювання: автоматичне/ручне перемикання діапазонів вимірювань і відображення даних вимірювань і історичних даних на одному екрані.

Високий захист: захист від перевантаження та вбудований запобіжник 500 мА/10 А можуть забезпечити подвійний захист інструменту.

Автоматичне вимкнення: автоматично вимкнеться через 15 хвилин бездіяльності. Після запуску функції автоматичного вимкнення символи сну з’являться менше ніж за 1 хвилину, перш ніж прилад перейде в режим сну.

Покращена надійність: для калібрування панелі та внутрішньої пам’яті не потрібно регулювати потенціометр.

Технічні дані:

Назва: мультиметр-осцилограф 2-в-1

Матеріал: ABS

Акумулятор: батарея 3*1,5 В типу АА (у комплекті)

Загальний параметр:

Дисплей: РК-дисплей

Роздільна здатність дисплея: матрична графіка 240*160

Підсвічування: постійно увімк.

Вхідний опір: 10 МОм

Акумулятор: 3 * AA5 батареї

Автоматичне вимкнення: 15 хвилин або вимкнення

Робоча висота: 0-2000 м

Час використання: більше 8 годин

Об'єм пам'яті: 100 даних, 50 сигналів

Середовище використання: 0°C~+40°C <75%RH

Умови зберігання: від -10°C до +60°C; <90% відносної вологості

Параметр осцилографа:

Аналогова смуга пропускання: 40 МГц

Максимальна частота дискретизації в реальному часі: 200 Мс/с

Вертикальна роздільна здатність: 8 біт

Ступінь нелінійності: ±1 біт

Кількість каналів: 1

Вхідний опір: приблизно 10 МОм

Поділ: вертикальний 6,0, горизонтальний 24,0

Вертикальні діапазони чутливості: 500 мВ/под. ~ 200 В/под. div

Точність вертикальної амплітуди: ±(5% + 0,2 поділки)

Точність розгортки часу: ±(0,01% + 0,1 поділки)

Автоматичне прив'язування нульової точки : Під час вимірювання постійного струму

Режим сканування: автоматичний/звичайний/одноразовий

Рівень запуску: ± 6 поділок (0,1 поділення/крок)

Вибір градієнта запуску: наростаючий/спадаючий фронт

Регулювання позиції тригера: ±12 под. (0,1 под./крок)

Автоматичне налаштування: автоматичне налаштування розгортки часу та вертикальної амплітуди

Вимірювання курсором функція: dV, dt, 1/dt (частота)

Функція автоматичного вимірювання: Vp-p, Vavg, Vrms

Точність автоматичного вимірювання: ±(5% + 0,2 ділення)

Довжина запису: 24,0 под.

Параметр мультиметра:

Діапазон/роздільна здатність/невизначеність вимірювання напруги постійного струму

600,0 мВ 0,1 мВ ±(1,0 % від показань + 10 цифр)

6,000 В 1 мВ ±(1,0% від показань + 10 цифр)

60,00 В 10 мВ ±(1,0% від показань + 10 цифр)

600,0 В 100 мВ ±(1,0% показання + 10 цифр)

1000 В 1 В ±(1,5% показання + 10 цифр)

Фактична напруга змінного струму віртуальне значення Діапазони вимірювань/Роздільна здатність/Невизначеність

600,0 мВ 0, 1 мВ 50 Гц ~ 400 Гц (1,5% від показань + 10 цифр); 400 Гц ~ 1 кГц (лише для довідки, якщо вище 1 кГц) (2,0% показань + 10 цифр)

6000 В 1 мВ 50 Гц ~ 400 Гц (1,5% показань + 10 цифр); 400 Гц ~ 1 кГц (лише для довідки, якщо вище 1 кГц) (2,0% зчитування + 10 цифр)

60,00 В 10 мВ 50 Гц ~ 400 Гц (1,5% зчитування + 10 цифр); 400 Гц~1 кГц (тільки для довідки, якщо вище 1 кГц) (2,0% зчитування + 10 цифр)

600,0 В 100 мВ 50 Гц ~ 400 Гц (1,5% зчитування + 10 цифр); 400 Гц ~ 1 кГц (лише для довідки, якщо вище 1 кГц) (2,0% показань + 10 цифр)

750 В 1 В (2,0% показань + 10 цифр) (50 Гц ~ 400 Гц)

Постійний струм Діапазони/роздільна здатність/похибка

60,00/500,0 мА 10 мкА /100 мкА (1,2% показань + 10 цифр)

6,000/10,00А 1мА /10мА (1,2 % від показань + 10 цифр)

ACCurrent Діапазони/роздільна здатність/похибка

60,00/500, 0 мА 10 мкА /100 мкА (1,5% від показань + 10 цифр)

Фактичні діапазони вимірювань віртуального значення/роздільної здатності/невизначеності

6,000/10,00A 1mA /10mA 50Hz~1kHz (лише для довідки, якщо вище 1kHz)

Діапазон вимірювання
