БАГАТОФУНКЦІОНАЛЬНИЙ ЦИФРОВИЙ ЛІЧИЛЬНИК

YATO YT-73081

Універсальний лічильник YT-73081 із ручним діапазоном для кожного вимірювання дозволяє виконувати базові та розширені електричні вимірювання. Додатковою і корисною опцією є тест батареї 1,5 В і 9 В, який дозволяє перевірити напругу тестованої батареї під навантаженням, що допоможе оцінити її стан і виключити або підтвердити необхідність заміни.

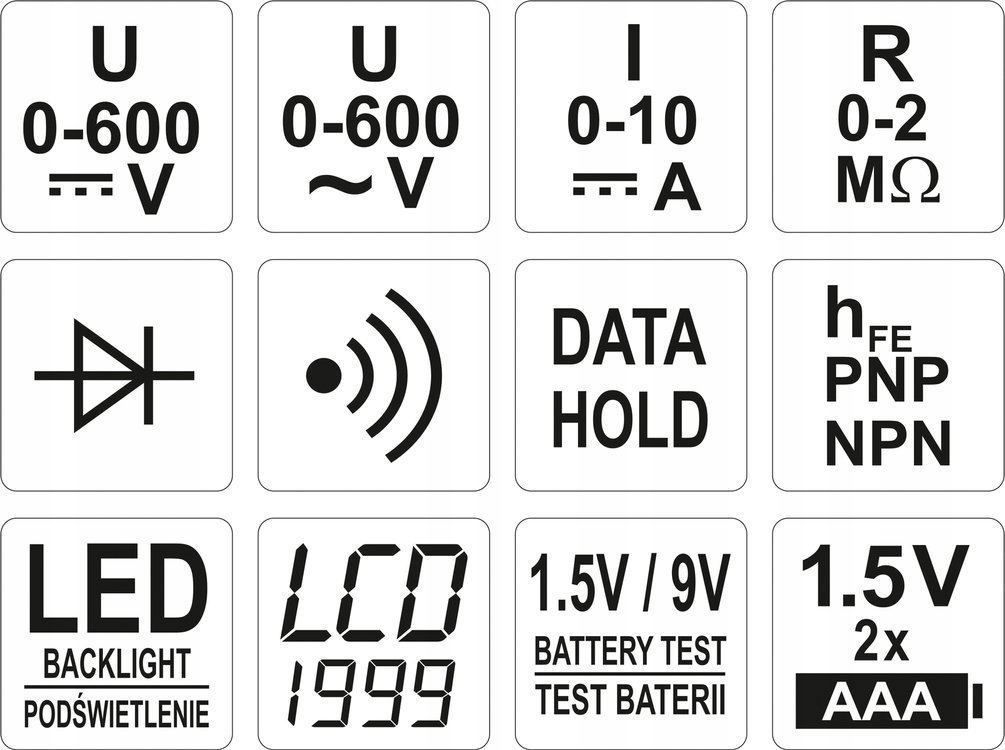

ОСНОВНІ ВИМІРЮВАННЯ

• Вимірювання напруги змінного струму: A.C. 0-600 В
• Вимірювання напруги постійного струму: D.C. 0-600 В
• вимірювання постійного струму: D.C. 0-10A
• вимірювання опору: 0-2M?
• випробування діодів: IF 1 мА, UR 2,4 В
• Тест безперервності: 0-100?

ДОДАТКОВІ ВИМІРИ

• Тест транзистора hFe: 0-1000, вбудований вимірювальний роз'єм
• Тест акумулятора 1,5 В із опором навантаження приблизно 3 К?
• Тест акумулятора 9 В із опором навантаження приблизно 900?

ТОЧНІСТЬ ВИМІРЮВАНЬ

Приклад визначення точності вимірювання напруги змінного струму. Розрахунки для результату вимірювання: 235В

• точність вимірювання лічильника YT-73081 для цього діапазону становить: ±(2% + 10), роздільна здатність 1 В
• обчислення формули похибки вимірювання: (результат вимірювання x 2%) + 10 x роздільна здатність
• розрахунки: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 В

Результат з урахуванням похибки вимірювання для показання 235В = 235 ± 14,7В*

• результат з урахуванням похибки вимірювання для вказівки вимірювання напруги постійного струму: 12 В = 12 ± 0,146 В

Таблицю з роздільною здатністю та точністю для певного вимірювання можна знайти в посібнику користувача.

*Лічильник YT-73081 не має функції справжнього середньоквадратичного вимірювання, тому наведений вище результат є реальним ефективним значенням напруги змінного струму лише для правильної синусоїдальної форми.

ВБУДОВАНІ ФУНКЦІЇ

• Перевірка батареї 1,5 та 9 В – під час перевірки лічильник споживає невелику кількість струму від батареї, завдяки чому ми отримуємо 100% інформації, необхідної для оцінки того, чи зможе дане джерело живити наш пристрій . Для отримання повної інформації варто спочатку виміряти напругу постійного струму, а потім порівняти результат зі значенням з тесту акумулятора. Занадто велике падіння або низька напруга є явним сигналом про те, що необхідно замінити джерело живлення
• DATA HOLD [H] - збереження поточного виміряного значення на дисплеї

ДОДАТКОВА ІНФОРМАЦІЯ

• РК-дисплей, максимальний показаний результат: 1999
• підсвічування екрана
• аудіосигнал під час перевірки безперервності на опір нижче 30?
• вимірювальні зонди включені
• конструкція із захистом від перевантаження для вимірювання малих струмів, відсутність запобіжника для вимірювання струму до 10 А
• Корпус з АБС пластику + т.зв кобура, тобто гумовий кожух, що захищає лічильник від механічних пошкоджень
• автоматичне відключення лічильника через 15 хвилин
• індикатор низького заряду батареї
• живлення: дві батарейки 1,5 В (ААА)

Технічні дані

• Вимірювання транзистора hFe: PNP, NPN
• Вимірювання напруги змінного струму: 0-600 В
• Вимірювання напруги постійного струму: 0-600 В
• Вимірювання опору: 0-2M Ом
• Постійний струм: 0-10A
• Тест безперервності: ТАК
• Тестування діодів: ТАК
