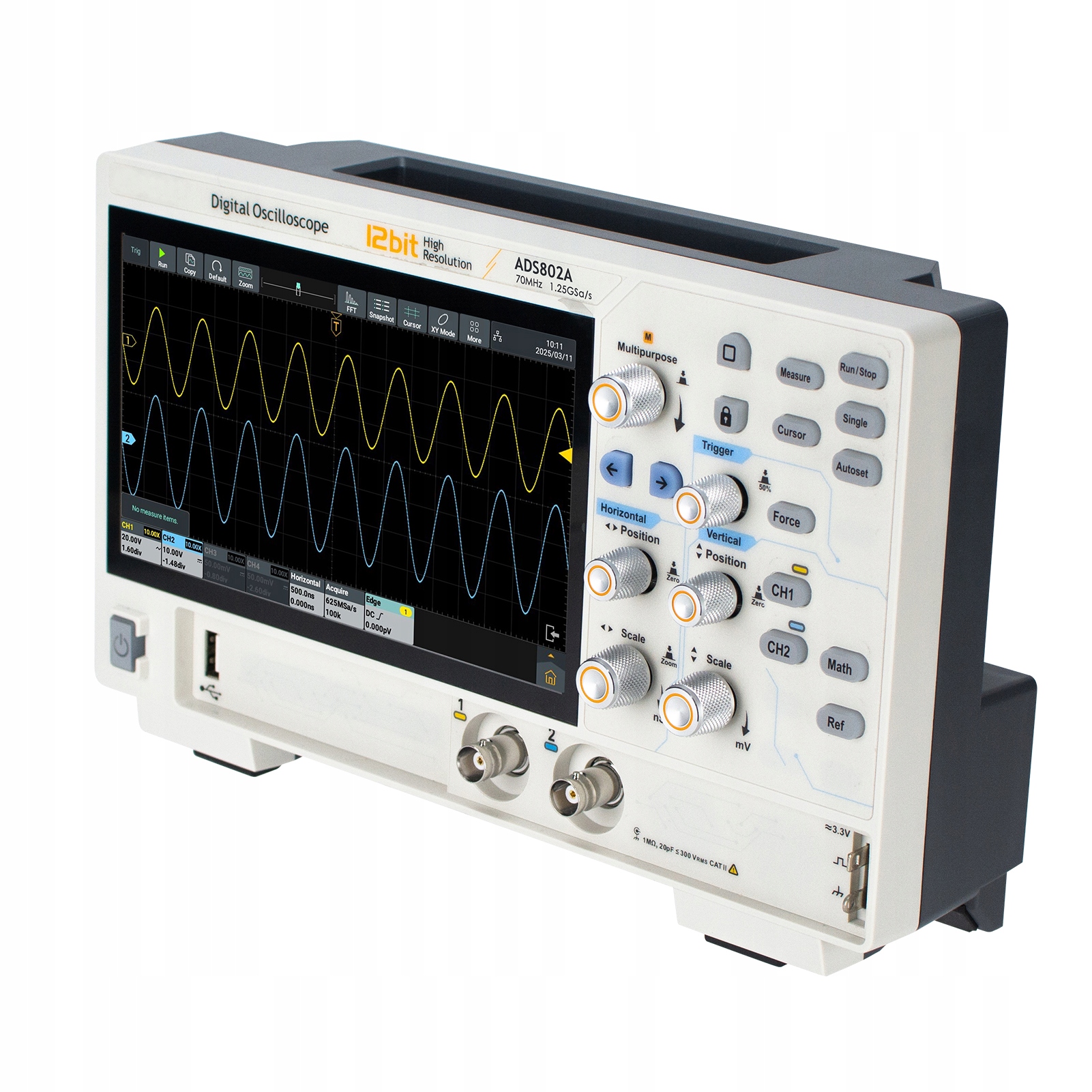

Цифровий осцилограф 70 МГц, 12 біт, 2 канали з аналізатором спектру 0M

Функція:

1. Можливість роздільної здатності сигналу: оснащено апаратним забезпеченням 12-бітної високої роздільної здатності, що забезпечує вертикальну роздільну здатність 4096, що забезпечує 16-кратну можливість реконструкції порівняно зі звичайними осцилографами. Дозволяє виявляти незначні зміни сигналу на рівні мкВ і забезпечує підвищену точність характеристик флуктуації джерела живлення та аналізу шуму.

2. Наднизький рівень шуму та високий динамічний діапазон: діапазон вертикальної чутливості від 500 мкВ до 10 В, що дозволяє чітко відображати як слабкі, так і сильні сигнали на одному екрані без спотворень, забезпечуючи точні вимірювання в різних амплітудах.

3. Швидке отримання та багатофункціональна інтеграція: Швидкість оновлення форми сигналу досягає 700 000 WFMS/с, покращуючи частоту успішних перехідних аномалій більш ніж у 10 разів. Інтегрує п’ять приладів: цифровий осцилограф, аналізатор протоколів, частотомір високої роздільної здатності, аналізатор спектру ШПФ.

4. Орієнтований на користувача дизайн і розширені функції: має 7-дюймовий всенаправлений дисплей з елементами керування, як у смартфоні, і настроюваними ярликами. Підтримує розширені апаратні тригери та декодування (UART, I2C, SPI, CAN, LIN тощо), а також 43 автоматичні вимірювання з розширеними математичними операціями.

5. Покращені вимірювальні та статистичні інструменти: містить глосарій технічних термінів для швидкого автоматичного вимірювання. Параметрична статистика підтримує покажчики вимірювань, стробування курсору та розширені підказки вимірювань. Стробування курсору з візуальними індикаторами підтримує масштабування, ШПФ і XY для інтуїтивно зрозумілого аналізу форми сигналу.

Технічні характеристики:

• Тип елемента: цифровий осцилограф
• Матеріал: abs
• Ширина смуги (-3 дБ): 70 МГц
• Канал: 2
• Максимальна частота дискретизації аналогового каналу: 1,25 GSA/с (одноканальний), 625 MSA/с (двоканальний) канал)
• Режими дискретизації: нормальна дискретизація, дискретизація високої роздільної здатності, усереднення, накопичення сегментної пам’яті тощо.
• Максимальна швидкість оновлення сигналу: максимум 700 000 WFM/с
• Діапазон вертикальної чутливості: 500 мкВ/DIV - 10 В/DIV
• Налаштування часової бази: 1NS/DIV-1000S/DIV, крок за 1-2-5
• DC DICUTATION DC: 3% (≤1 мВ); 2% (2 мВ); 1,5% (≥5 мВ)
• Вхідний опір: 1МОм±2%, паралельно з 20pf±5pf
• Коефіцієнт ослаблення зонда: 1,00μx-1,00mx, крок до 1-2-5, підтримка індивідуальних
• ТИП ЗАПУСКА: імпульс, нахил, відео, тайм-аут, Runt, Overdrive, NTH, логіка, RS232/UART, I2C, SPI, CAN, LIN.
• Декодування: RS232/UART, I2C, SPI, CAN, LIN. vtop, cycrms, vbase, vamp, preshoot, std dev, +pulse Затримка (A ↑ -B ↑), затримка (A ↑ -B ↓), затримка (A ↓ -B ↑), затримка (A ↓ -B ↓), фаза (A ↑ -B ↑), фаза (A ↑ -B ↓), фаза (A ↓ -B ↓), фаза (A ↓ -B ↓), FRR (A ↑ ↑), FRF (A ↑ ↑ FFR (A ↓ -B ↑), FFF (A ↓ -B ↓), LRR (A ↑ -B ↑), LRF (A ↑ -B ↓), LFR (A) ↓ -B ↑), LFF (A ↓ -B ↓)
• Математичні операції: +, -, *, /, &&, ||, ˄,!, похідна, інтеграл, квадратний корінь, функціональні операції, функції, визначені користувачем, цифровий фільтр (Low Pass, High Pass, Pass, смуга відхилення), FFT (VRMS, DBVRMS, радіани, градуси)
• Частотомір: 6-значний лічильник частоти; Максимальна частота: максимальна аналогова смуга пропускання осцилографа.
• Вольтметр: Підтримка постійного струму, AC+DCRMS, ACRMS; тощо.

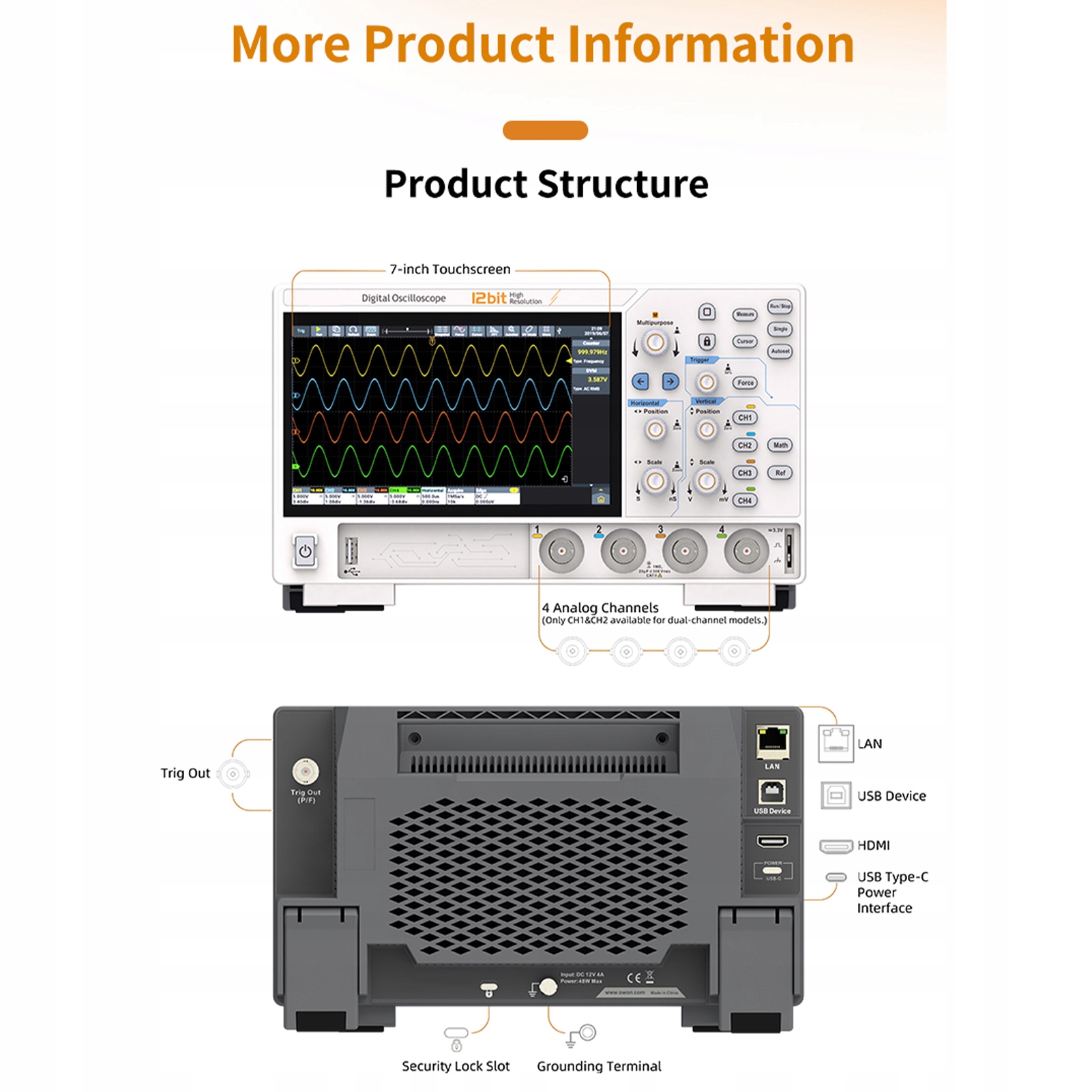

• Дисплей: 7 дюймів (1024×600), ємнісний сенсорний екран
• Інтерфейс живлення: Type-C (потрібен адаптер або батарея, яка підтримує протокол рукостискання 12 В з потужністю 36 Вт)
• Розмір продукту: прибл. 26*16*7,8 см/10,24*6,3*3,07 дюйма
• Розмір упаковки: прибл.

Список пакетів:

• 1 x Осцилограф
• 2 x Зонд
• 1 x Кабель живлення
• 1 x Адаптер живлення
• 1 x USB-кабель
• 2 x Інструкція
