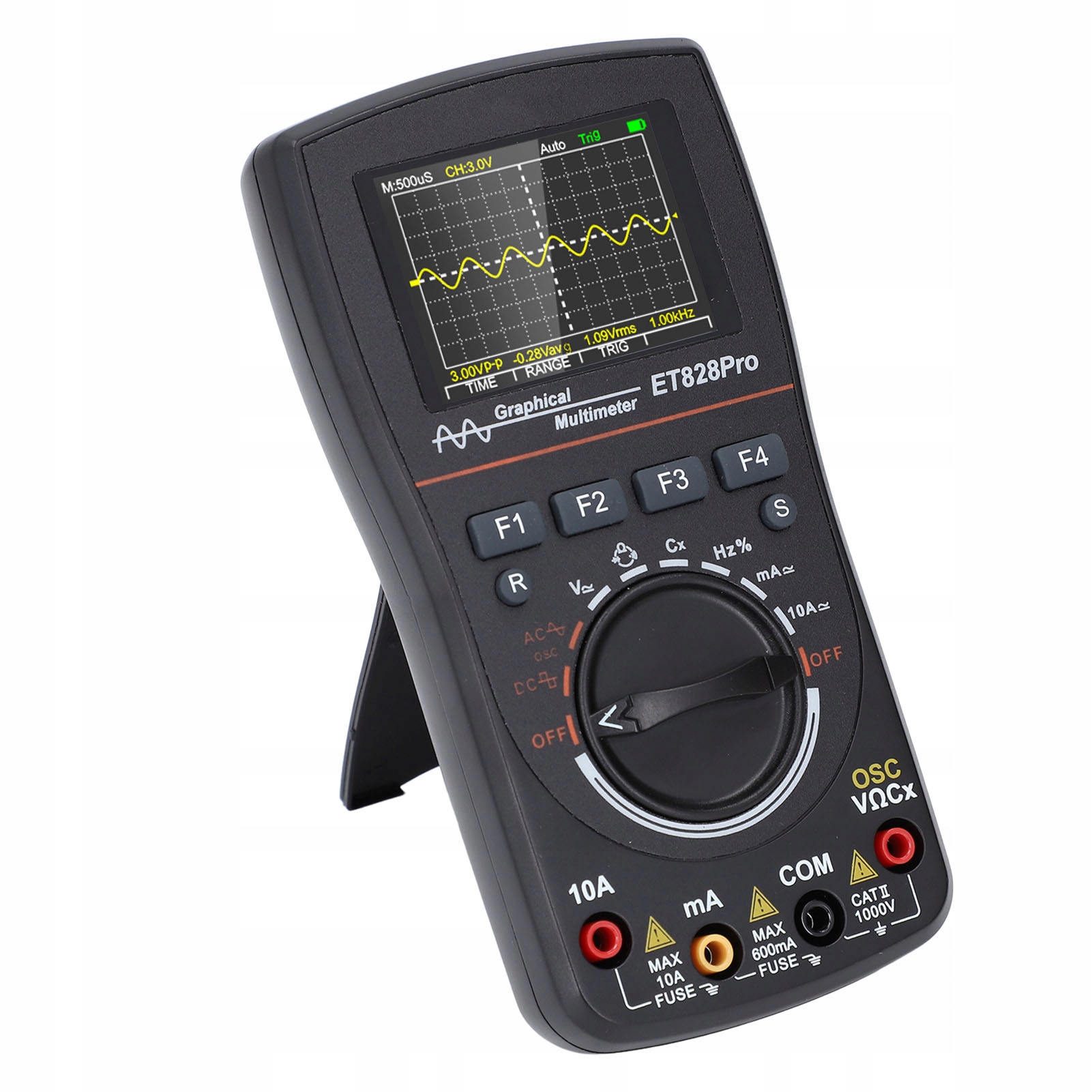

Цифровий осцилограф-мультиметр 2 в 1 50 Msp 10 МГц, аналоговий діапазон CZ

Функція:

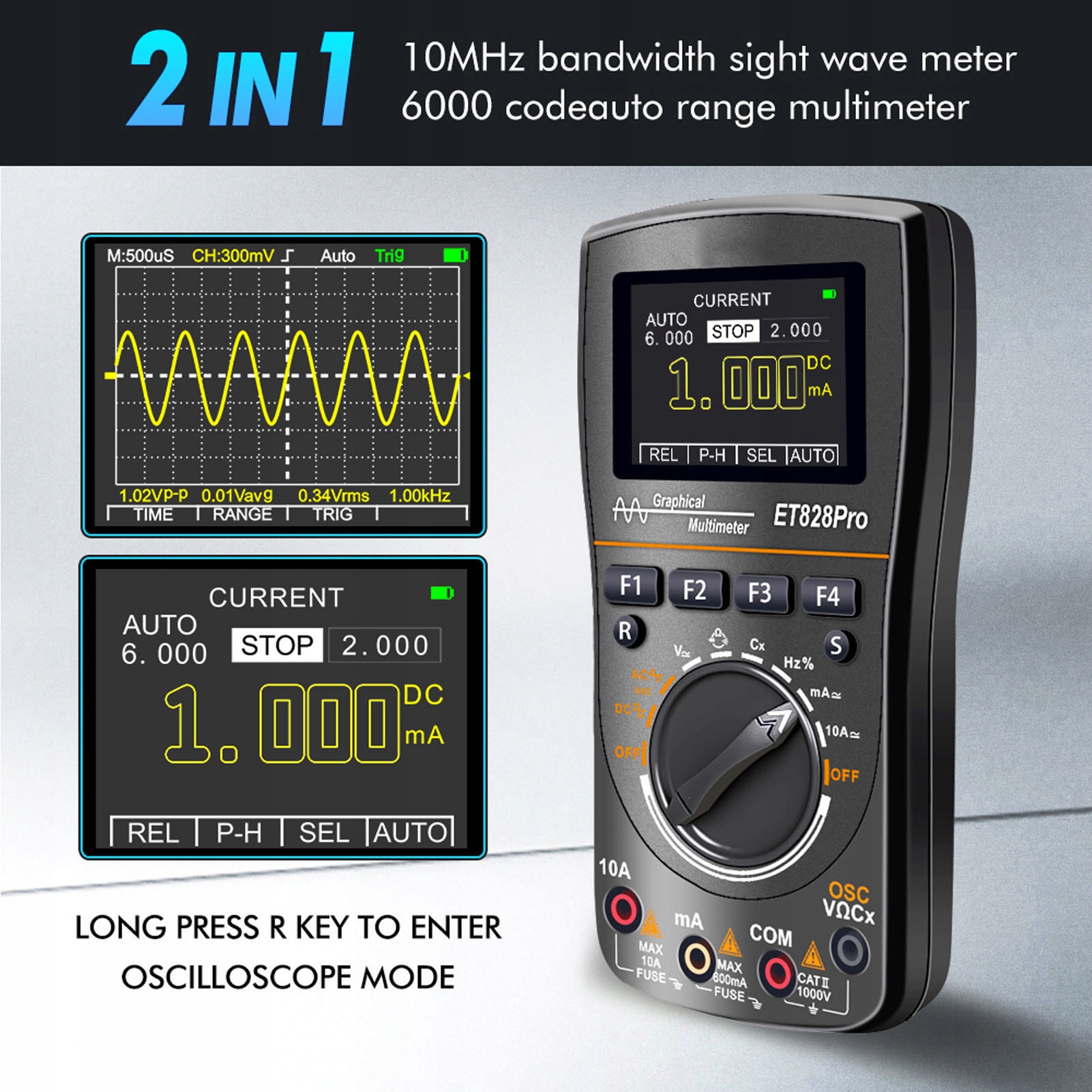

1. Конструкція 2-в-1. Цей автомобільний цифровий осцилограф-мультиметр має конструкцію 2-в-1 із автоматичним визначенням діапазону та 6000 відліками для точного вимірювання напруги змінного та постійного струму, опору, струму змінного та постійного струму, ємності, частоти, діода та провідності.

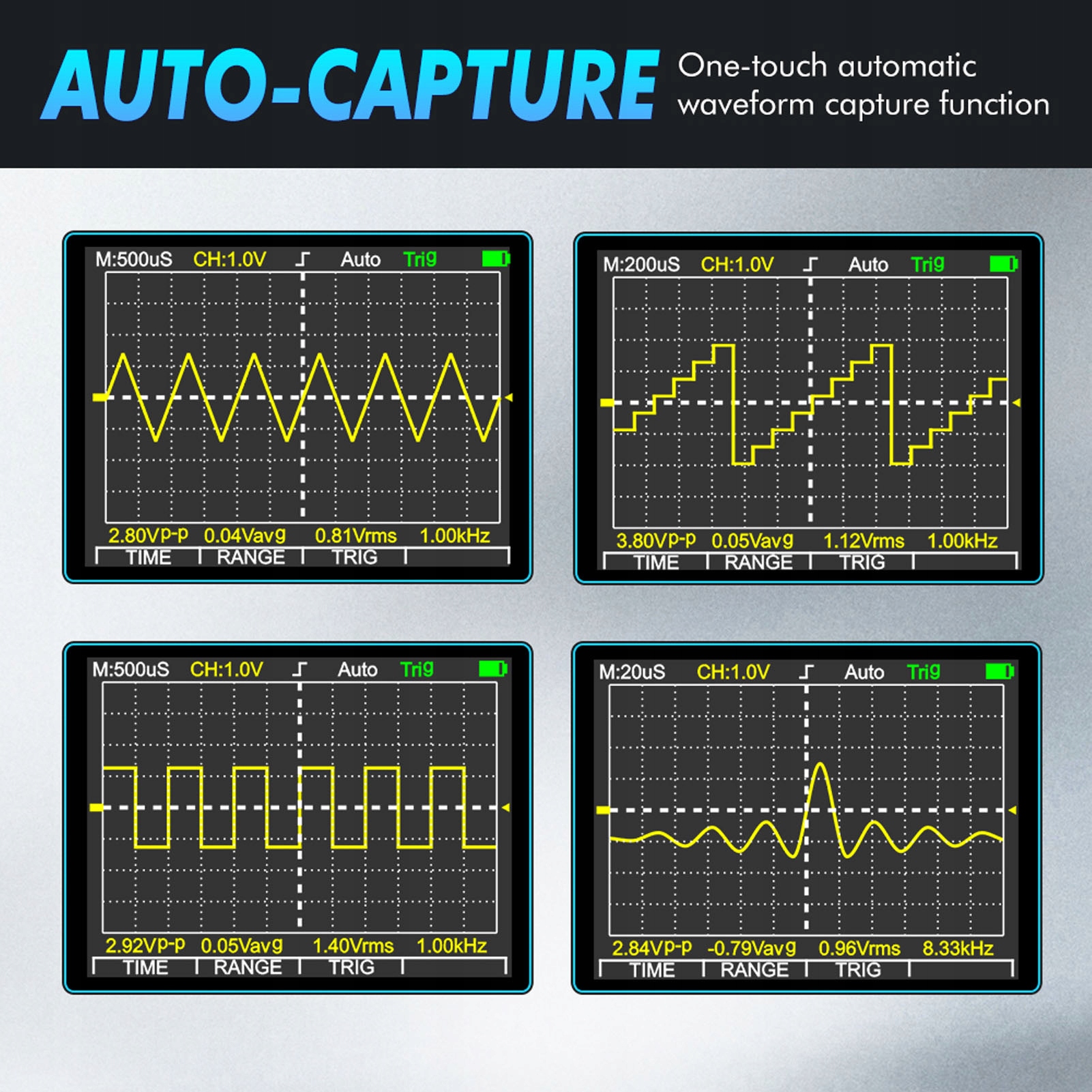

2. Хороша продуктивність: цей цифровий осцилограф-мультиметр має хорошу продуктивність, використовує спеціальну мікросхему, високу частоту дискретизації 50 Msp і широку смугу пропускання аналогового сигналу 10 МГц, функцію автоматичного захоплення форми сигналу, одну клавішу перетворення на функцію вимірювання Фур’є, технологію програмного калібрування, коефіцієнти калібрування пам’яті для підвищення ефективності роботи.

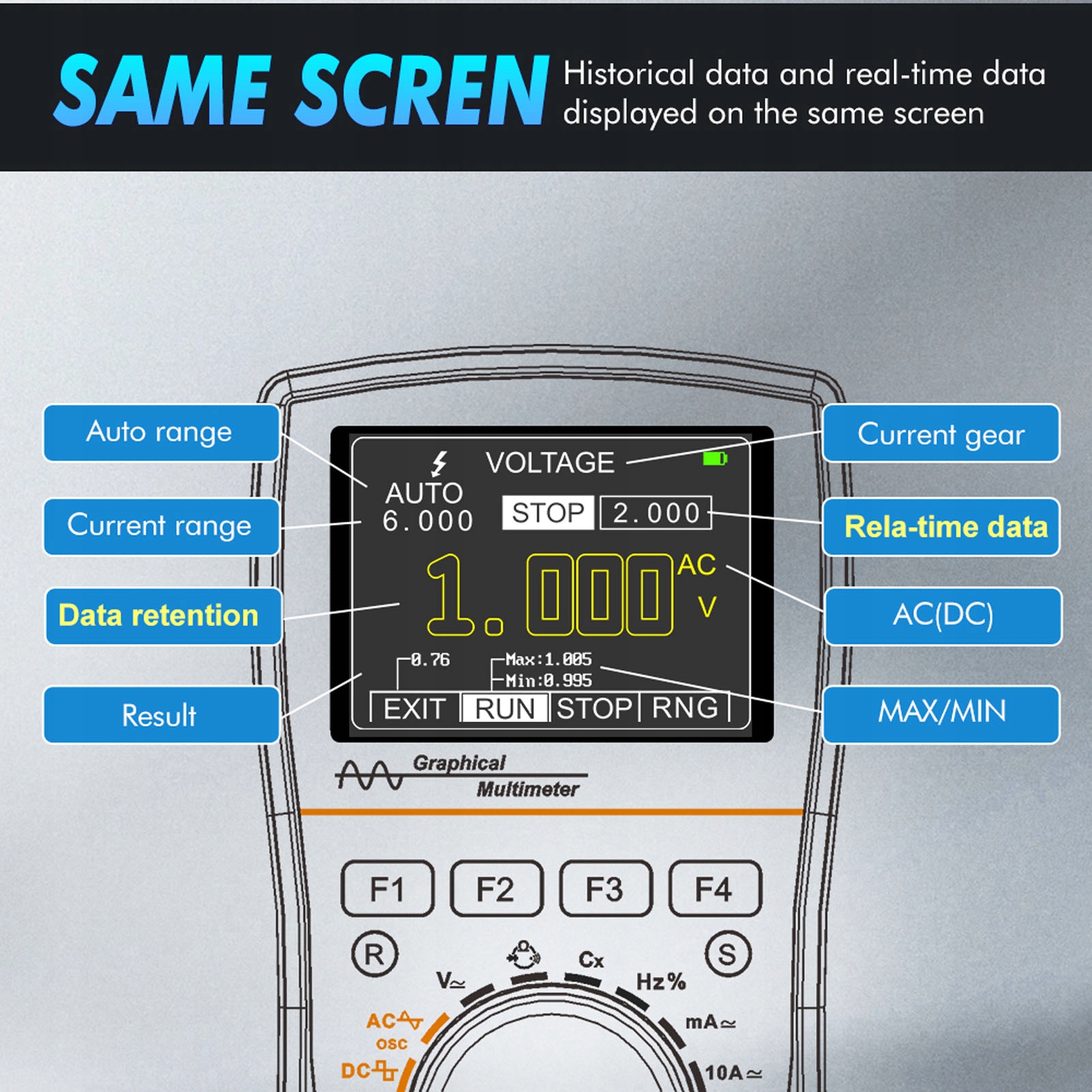

3. 3 режими сканування сигналу: цей цифровий осцилограф і мультиметр має 3 режими сканування сигналу: автоматичний, звичайний і одиночний, і має великий об’єм пам’яті, яка може зберігати 100 даних і 10 сигналів, і відображати дані в реальному часі та збережені дані на одному екрані.

4. Підтримка кількох параметрів форми сигналу: цей портативний осцилограф-мультиметр підтримує кілька параметрів форми сигналу, які можна встановити незалежно під час вимірювання форм сигналу, наприклад часову базу, амплітуду та режим сканування форми сигналу. Амплітуда сигналу становить до 200 В/діл., а максимальне вимірювання становить 1600 В на пік.

5. Дисплей зі світлодіодним підсвічуванням: Цей професійний осцилограф-мультиметр має дисплей зі світлодіодним підсвічуванням і кольоровим екраном 240x320, світлодіодне підсвічування завжди ввімкнене, дуже чітке, підходить для роботи вночі. Виготовлений із подвійної захисної трубки 750 мА та 10 А, він забезпечує подвійний захист приладу.

Технічні характеристики:

• Тип елемента: Цифровий осцилограф-мультиметр
• Матеріал: ABS
• Основні параметри
• Дисплей: 240 x 320 кольорів
• Підсвічування: нормальне освітлення
• Батарея: 3 лужні сухі батареї типу АА (не входять до комплекту)
• Статичний робочий струм: прибл. 75 мА для мультиметра, прибл. 150 мА для осцилографа
• Площа відображення: прибл. 49 x 36,7 мм / 1,93 x 1,44 дюйма
• Вхідний опір: прибл. 10 МОм
• Автоматичний сон: 15 хвилин без роботи
• Струм вимкнення: Ємність пам’яті: 100 записів даних DMM, 10 записів форми сигналу OSC
• Параметри осцилографа:
• Аналогова смуга пропускання: 10 МГц (500 мВ/под.-20 В/под.), вище 20 В/под. лише для інформаційних цілей
• Максимальна еквівалентна частота дискретизації: 50 Мс/с
• Кількість каналів: 1
• Вхідний опір: прибл. 5 МОм
• Діапазон вертикальної чутливості: 500 мВ-200 В/под.
• Діапазон часової розгортки: 200нс-10 с/под.
• Вертикальна амплітуда точності: ±(5% + 0,2 под.)
• Точність розгортки: ±(0,01% + 0,1) поділки)
• Режим запуску: автоматичний режим, одиночний режим, звичайний режим
• Вибір фронту запуску: Наростаючий фронт Западаючий фронт
• Автоматичне налаштування: автоматичне налаштування часової бази та вертикальної амплітуди
• Функція автоматичного вимірювання: Vp-p, Vavg, Vrms, Гц
• Параметри мультиметра (усі невизначеності діапазону виражаються як: ± (% від зчитування + слово). ±1,2% від показання + 5dg.
• Напруга змінного струму: Діапазон: 600 мВ, 6 В, 60 В, 600 В, 750 В, Роздільна здатність: 0,1 мВ, 1 мВ, 10 мВ, 100 мВ, 1 В, Похибка: ±1,2% значення показання + 5 цифр (50 Гц-60 Гц)
• ±1,5% показання + SDGT (100-400 Гц)
• Постійний струм:
• Діапазон: 60 мА, 600 мА, роздільна здатність: 10 мкА, 100 мкА, похибка: ±1,2% на + 5 цифр.
• Діапазон: 6A, 10A, Роздільна здатність: 1mA, 10mA, Похибка: ±1,5% від значення + 5dgt.
• Змінний струм:
• Діапазон: 60 mA, 600 mA, Роздільна здатність: 10 μA, 100 μA, Похибка: ±1,2% від інд. значення + 5 цифр (50 Гц-1 кГц)
• Діапазон: 6A, 10A, Роздільна здатність: 1mA, 10mA, Похибка: ±2% rdg + 10dgt(50Hz-1kH2)
• Опір:
• Діапазон: 600Ω, 6kΩ, 60kΩ, 600kΩ, 6 МОм, Роздільна здатність: 0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, Похибка: ±(1,0% від середнього значення + 5 dgt)
• Діапазон: 60 МОм, Роздільна здатність: 10 кОм, Похибка: ±(3,0% від середнього вимірювання + 5dgt),
• Ємність:
• Діапазон: 999 нФ, 999,9 нФ, 9,99 мкФ, 99,99 мкФ, 999,9 мкФ, роздільна здатність: 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ, похибка: ±(3,0% від відд. + 10dgt)
• Діапазон: 9,999 мФ, 99 99 мФ, Роздільна здатність: 1 мкФ, 10 мкФ, Похибка: ±(5,0% від показань + 15 цифр)
• Частота: 1000 Гц-20,00 МГц
• Амплітуда: >2Vp-p ± (0,5% rdg + 5dgt) (20M або більше для довідки)
• Тестування діода: напруга розімкнутого ланцюга приблизно 2,8V
• Опір речення: приблизно 50 Ω
• Специфікація запобіжника: 750mA 250V, 10A 250V

Як використовувати:

• Вийміть мультиметр із цифрового осцилографа, встановіть його та можете ним користуватися.

Список пакетів:

• 1 x осцилограф-мультиметр
• 2 x тестові ручки
• 1 x футляр для перенесення
• 2x посібники
