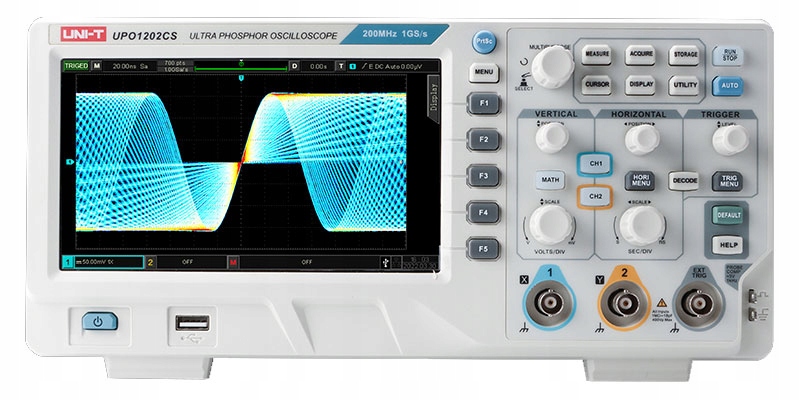

Цифровий осцилограф UPO1202CS 2x200 МГц

Нова серія цифрових осцилографів UPO1000CS від Unit пропонує високі технічні параметри та багато інноваційних функцій, які полегшують роботу з осцилографом під час виконання вимірювань.

Серія UPO1000CS — це багатофункціональний економічний цифровий осцилограф із люмінофором. Його можна широко використовувати в галузі електронного та електричного проектування, налагодження, освіти та промислового дизайну. У серії UPO1000CS використовується технологія паралельної цифрової обробки сигналу, яка значно покращує швидкість обробки даних і швидкість захоплення сигналу.

Оригінальна технологія Ultra Phosphor може представити кумулятивний ефект досліджуваного сигналу як багатошарове світіння. У порівнянні з традиційними цифровими осцилографами з пам’яттю довговічність цифрових люмінофорних осцилографів може надавати тривимірні дані про форму сигналу, амплітуду, час та інтенсивність сигналу. Технологія Fast Acquire може точно фіксувати незвичайні події, такі як відео, тремтіння, шум і слабкі сигнали.

Технічні дані:

• UPO1202CS цифровий осцилограф за одиницями
• Пропускна здатність: 200 МГц
• вибірка в реальному часі 1 Гвиб./с (реальний час)
• ► Довжина запису пам’яті: 56 млн. балів
• частота оновлення сигналу: до 500 000 wfms/s
• технологія цифрового люмінофораUPO – Ultra Phosphor Oscillocsope

  ► підтримує інтенсивність 256 рівнів класифікації або відображає колірні температури

• кілька типів тригерів
• запуск і декодування послідовної шини
• протоколи підтримки (декодування): RS232, I2C, SPI, CAN (опція), LIN (опція)
• Кілька областей - окрема часова база для кожного каналу

• флуоресцентний дисплей із незалежним двоканальним запуском

  на практиці ми можемо одночасно спостерігати дві різні форми хвилі з різними частотами

• низький рівень фонового шуму <100μVrms.
• часова розгортка: 1нс/под. - 1000 с/под.
• чутливість до напруги від 1мВ/под. до 20В/под.
• 36 автоматичних вимірювань, підтримує статистичні розрахунки, математичні вимірювання, історія вимірювань, еталонні вимірювання
• математичні функції (ШПФ, додавання, віднімання, множення, ділення, інтегрування, диференціювання, квадратний корінь)
• Підтримка функції «Здано/Не пройдено»
• великий 7-дюймовий TFT-LCD дисплей з роздільною здатністю 800×480
• численні інтерфейси: USB Host、USB Device、LAN、EXT Trig、AUX Out(Trig Out、Pass /Fail).
• підтримує SCPI - команди дистанційного керування
• віддалене керування через Інтернет - веб-браузер

набір включає:

• осцилограф UPO1202CS
• зонд осцилографа UP-P05 200MHz x2 шт.
• кабель живлення < /li>
• кабель USB
• оригінальна коробка

керування та робота осцилографа через мережу

Цифрові осцилографи UPO1000CS можна підключити та дистанційно керувати через веб-сайт. Керування через ПК або мобільний телефон. Керування через веб-сайт позбавляє від необхідності інсталювати локальні програми, заощаджуючи простір і час користувача

Аналіз ШПФ із 64 тис. точок вибірки

Осцилографи серії UPO1000CS мають 64 000 точок вибірки FFT. Ви також можете встановити практичні функції спектрального аналізу, такі як частотний діапазон, режим виявлення та маркування спектру. Сигнал у частотній області зручно аналізувати на осцилографі.

Окремі часові розгортки для кожного каналу CH1 і CH2

Цифрові осцилографи серії UPO1000CS дозволяють встановлювати різні значення розгортки часу для кожного вхідного каналу. Ця функціональність дозволяє спостерігати дві форми сигналу з різними значеннями частоти одночасно. Сигнали з різними значеннями тактової частоти та великою різницею частот також можуть стабільно відображати форму сигналу на екрані, що зручно для клієнтів для аналізу параметрів сигналу.

Окремі часові розгортки для кожного каналу CH1 і CH2

Цифрові осцилографи серії UPO1000CS дозволяють встановлювати різні значення розгортки часу для кожного вхідного каналу. Ця функціональність дозволяє спостерігати дві форми сигналу з різними значеннями частоти одночасно. Сигнали з різними значеннями тактової частоти та великою різницею частот також можуть стабільно відображати форму сигналу на екрані, що зручно для клієнтів для аналізу параметрів сигналу.

Довжина запису пам'яті 56 МП

Осцилографи серії UPO1000CS пропонують 56 млн точок вибірки на канал. Це дозволяє осцилографу підтримувати високу частоту дискретизації в ширшому діапазоні часової розгортки, враховуючи при цьому цілісність і деталізацію сигналу, що значно покращує здатність фіксувати аномальні сигнали.

Дуже висока частота оновлення форми сигналу до 500 000 wfms/s

Серія UPO1000CS використовує інноваційну технологію паралельної цифрової обробки сигналу. Він має дуже високий коефіцієнт захоплення в аналогічних продуктах. Ефективно зменшує втрату сигналу та допомагає краще вловлювати аномальні сигнали.

500 000 wfms/s = 500 000 сигналів на секунду = 500 000 сигналів на секунду

Ultra Phosphor – цифровий люмінофор – 256 рівнів інтенсивності світла осцилографа

Осцилограф UPO1000CS має технологію відображення Ultra Phosphor, яка дозволяє легко отримувати більше інформації про форму сигналу та детальне спостереження . Техніка Ultra Phospor аналогічна відображенню сигналів в аналогових осцилографах і може розглядатися як функція цифрового люмінофора. сигнал може мати до 256 рівнів інтенсивності у формі сигналу на осцилографі. У нас також є можливість відображення кольорів: зміна рівня інтенсивності для відображення колірної температури. Що частіше з’являється сигнал, то тепліший колір.
