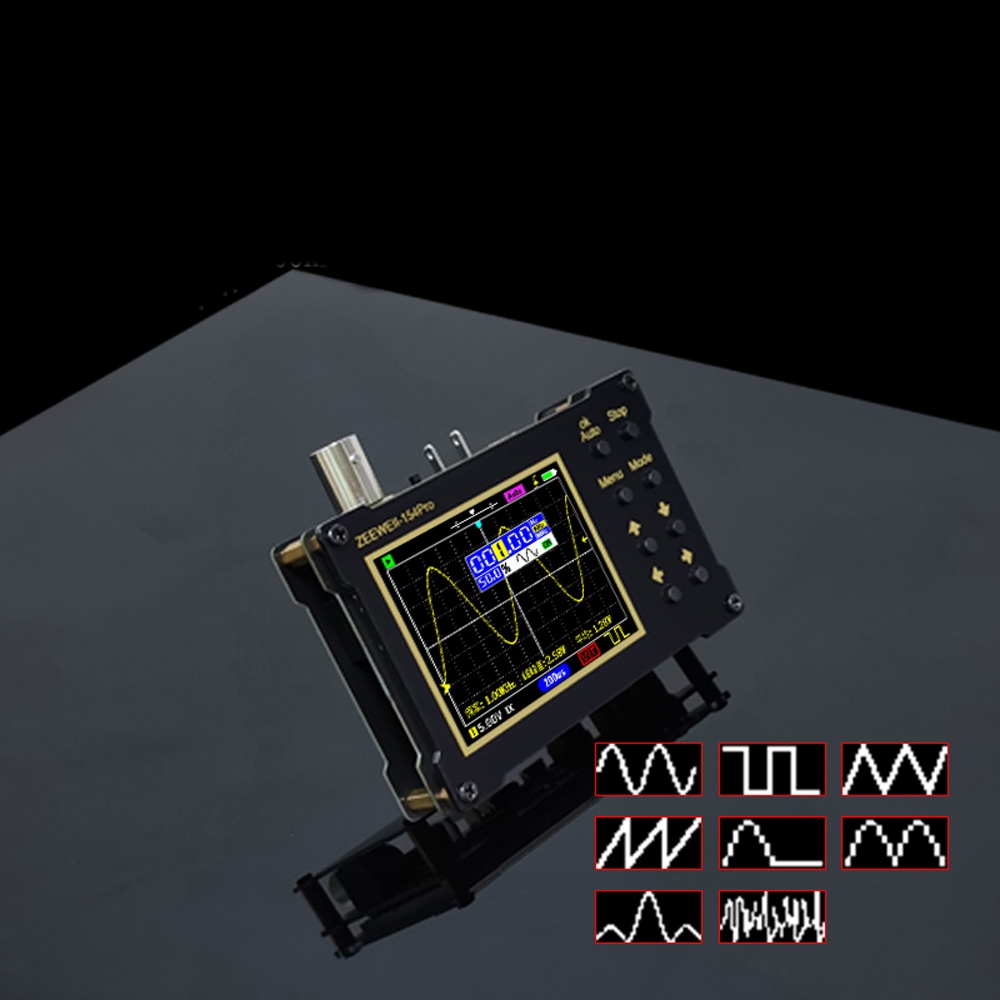

Цифровий осцилограф ZEEWEII DSO154Pro 40 МВиб/с

Цей високоякісний осцилограф має архітектуру ARM + FPGA + ADC, частоту дискретизації 40 МВиб/с, більш стабільний і має вищу точність. Широко використовується для налагодження мікроконтролерів, ремонту автомобілів, ремонту побутової техніки, змагань із електроніки своїми руками, налагодження блоків живлення, інверторів тощо. Ви можете спробувати.

Функції:

2,4-дюймовий TFT РК-дисплей: Оснащений кольоровим TFT РК-дисплеєм із роздільною здатністю 320*240 із яскравими кольорами та високою контрастністю, ви можете чітко бачити дані.

Висока практичність: архітектура ARM+FPGA+ADC із частотою дискретизації 40 МВиб/с, більш стабільна та з вищою точністю.

Гуманізований дизайн: компактний вигляд із кнопками з 8 частин, можна використовувати як портативний інструмент для налагодження на місці.

Простий у використанні: автоматичне налаштування, зупинка, меню та один тригер можна виконати одним клацанням миші. Масштабування та переміщення хвилі можна здійснити, просто натиснувши кнопку режиму, щоб перемикатися між 4 кнопками напрямку, що дуже зручно.

Генератор прямокутних хвиль: можна виводити шість форм сигналу, включаючи синусоїду, прямокутну хвилю та трикутник хвилі. Верхня частина осцилографа може виводити регульовану форму сигналу з амплітудою 3 В, діапазон регулювання частоти 0-2 МГц, точність до 0,1 Гц. Діапазон регулювання робочого циклу становить 1%-99%. Можна використовувати для калібрування нових зондів, керування mosFET, заміни кристалів тощо.

Дизайн 3 режимів запуску: Threr має 3 режими запуску, режим автоматичного запуску, звичайний режим запуску, режим одного запуску.

Багаті та ефективні функції: одна кнопка для автоматичного налаштування, підтримка одного тригера, підтримка 14 параметрів вимірювання, підтримка датчиків високої напруги X100.

Широкі застосування: підходить для налагодження MCU, ремонту автомобілів, ремонту побутової техніки , електронні DIY професії, налагодження джерела живлення, інвертор тощо.

Технічні дані:

Назва: Осцилограф

Модель: DS0154Pro

Матеріал: ABS

Пропускна здатність: 1 МГц

Акумулятор: відповідно до вашого вибору

Пропускна здатність 1 МБ: акумулятор не входить

Пропускна здатність 18 МБ: 1 * вбудована літієва батарея, 3,7 В, 1000 мАг (у комплекті)

Апаратне рішення: ARM + FPGA + ADC

Екран: 2,4-дюймовий TFT LCD

Канал 1

Роздільна здатність: 320*240

Швидкість дискретизації: 40 МВиб/с

Час наростання: <20нс

Глибина зберігання: 16 Кбіт

Імпеданс: 1 МОм

Час база: 50 нс-10 с.

Вертикальна чутливість: 20 мВ/діл.-10В/діл.

Максимальна напруга: ±40В(x1);±400В(x10)

Вхідний імпеданс: 1 МОм.

Генератор сигналів: частота 0-500K з можливістю регулювання, постійна напруга 3,0 В.

Режим запуску: автоматичний/звичайний/одиночний

Вимірювання форми хвилі: 14 типів

Режим прокручування: ≥200 мс у режимі прокручування

Розмір виробу: 87*58*18 мм/3,42*2,28*0,71 дюйма

Розмір упаковки: 150 * 100 * 40 мм/5,91 * 3,94 * 1,57 дюйма

Вага упаковки: 160 г/5,64 унцій

Пакувальний лист (версія з пропускною спроможністю 1 М):

1 * осцилограф

1 * Кабель

1 * кронштейн

1 * Інструкції
