Світлодіодний цифровий стробоскоп, DIY, AVT5924 - комплект для самопайки! (потрібна пайка)

Виробник: AVT SPV

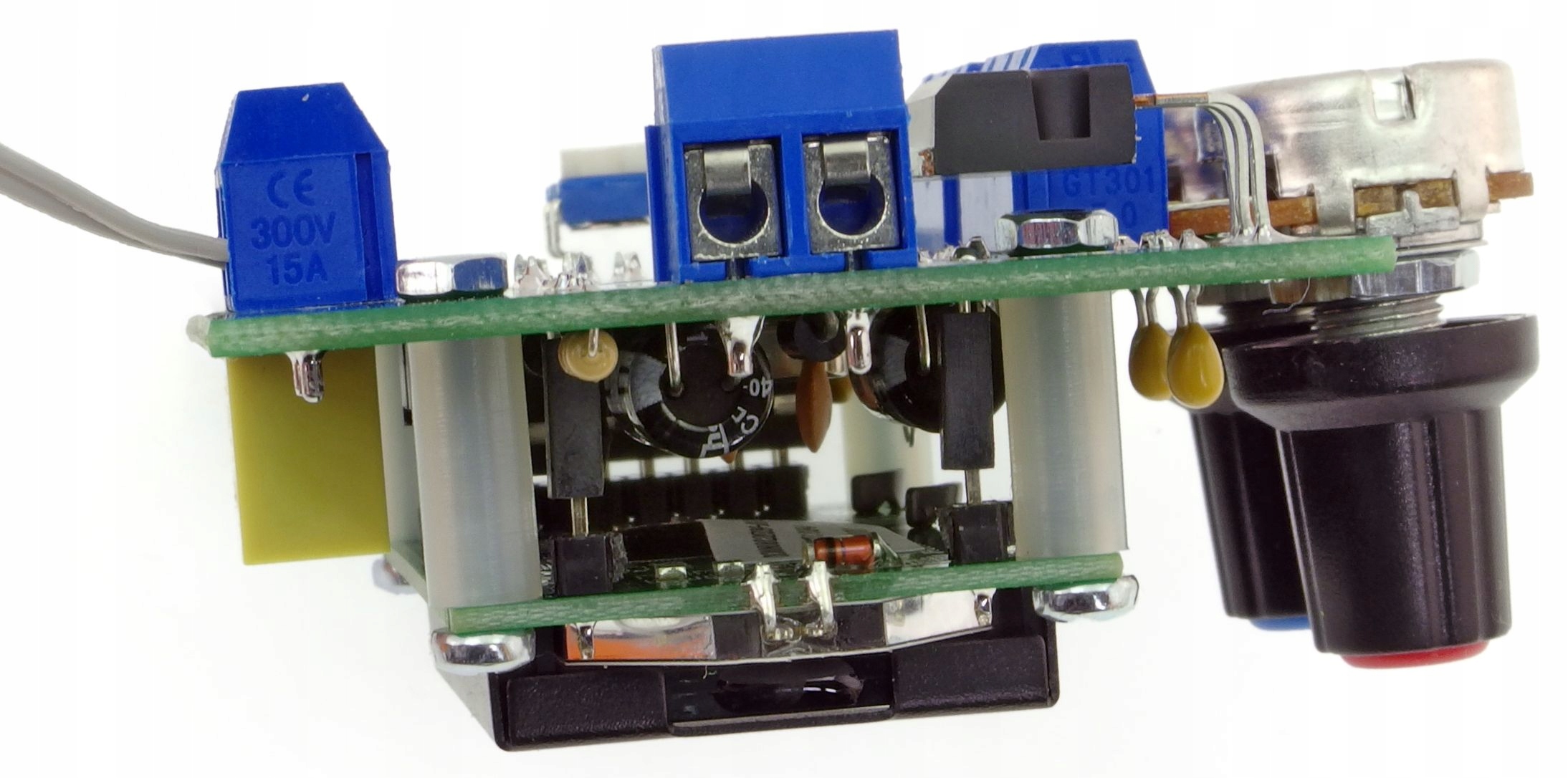

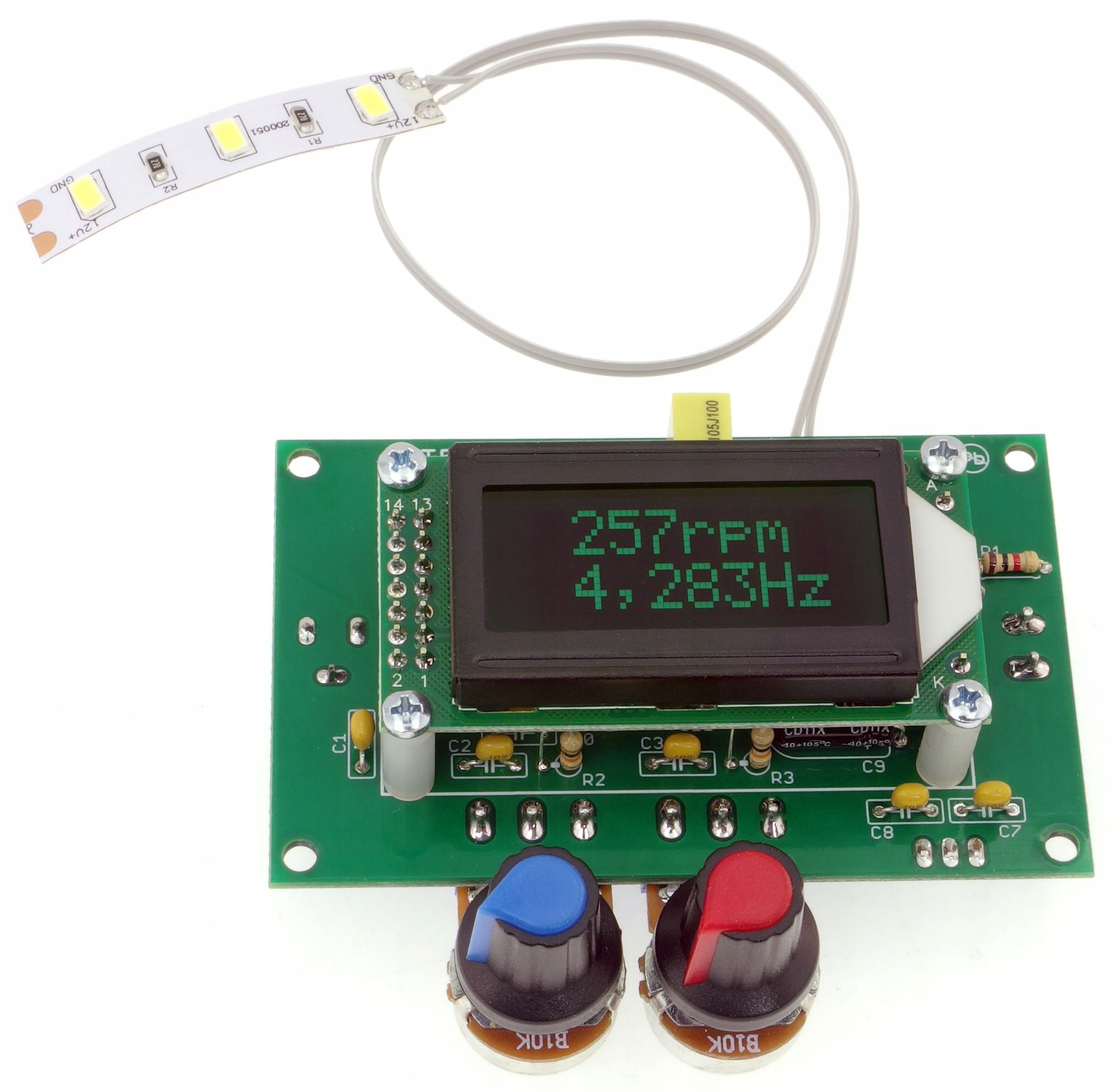

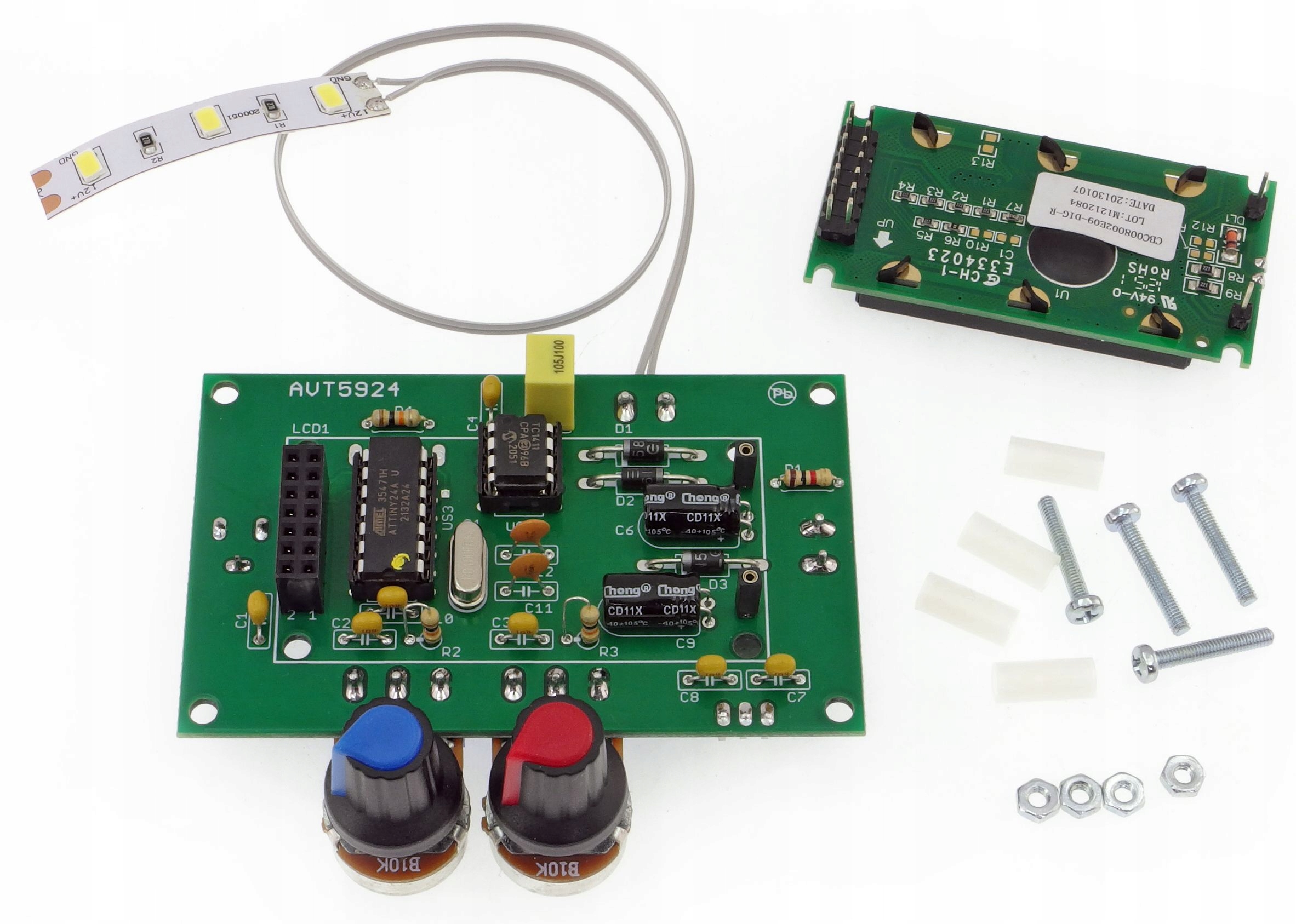

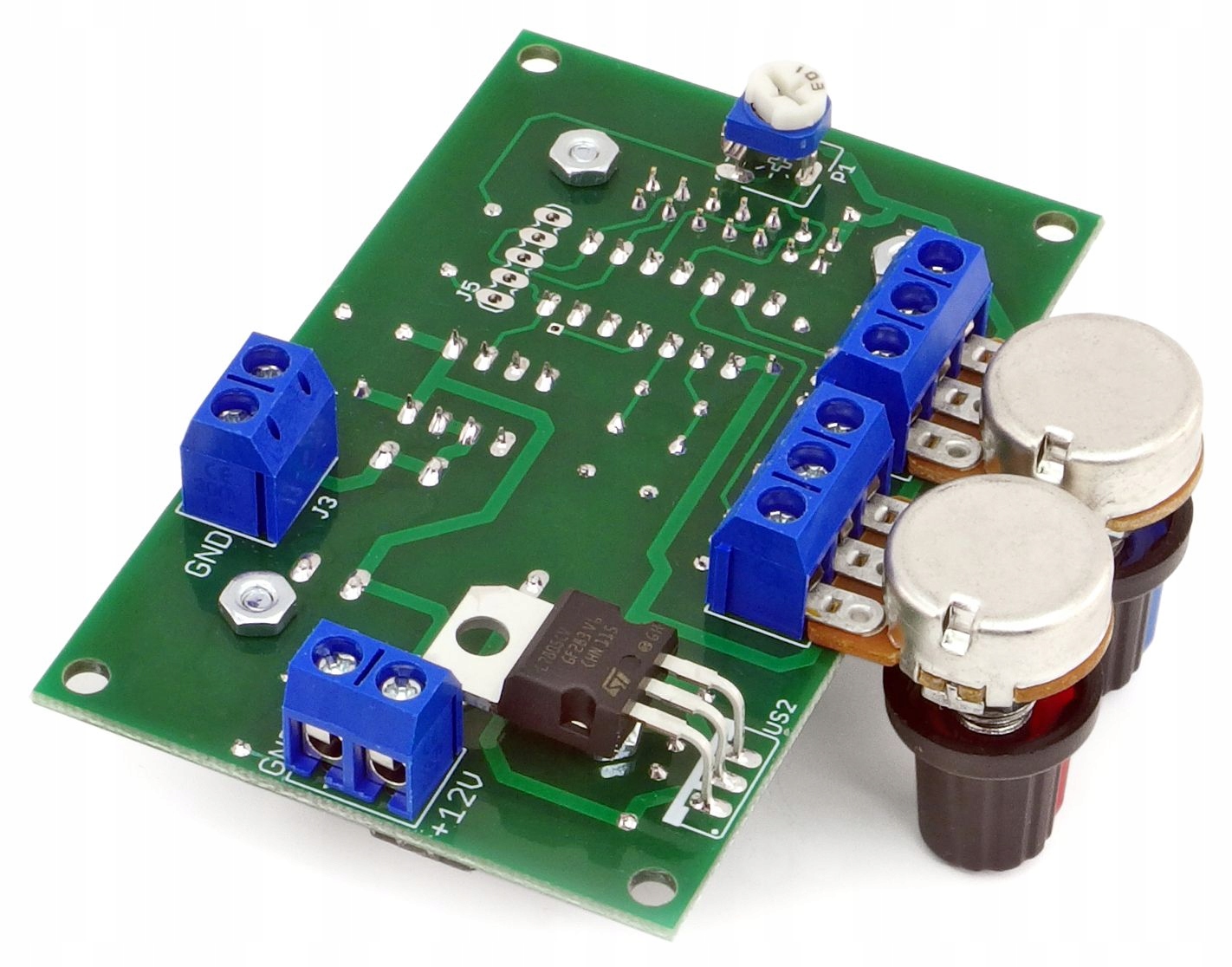

Зображення, на яких показано паяний комплект.

☑️ Властивості:

• циклічне пульсування світлодіодної стрічки 12 В, підключеної до системи
• діапазон регулювання частоти: від 4,166 Гц (250 об/хв) до 25 Гц (2400 об/хв)
• одночасне відображення частоти в герцах [Гц] і обертів за хвилину [об/хв]
• роздільна здатність регулювання 1 об/хв
• заповнення спалахом 1%
• грубе та точне налаштування за допомогою двох потенціометрів
• живлення 9…16 В, типове 12 В
• розміри плати: 80x50 мм.
• набір включає друковану плату, документацію, набір елементів, перерахованих у документації та за посиланням у форматі pdf нижче, та запрограмовану схему (якщо є в проекті)

✅ Стробоскопи — це електронні системи, які генерують короткі спалахи світла через регулярні проміжки часу.

➡️ Більшість із них вимірюють задані інтервали не надто точно, тому що вони засновані на простих RC-генераторах.

➡️ Представлена ​​система дозволяє дуже точно визначати частоту спалахів і дозволяє зчитувати встановлене значення.

✳️ Чим може бути корисна така система?

➡️ Припустимо, що в пристрої є приводний вал, швидкість обертання якого становить близько 1000 об/хв.

➡️ Нам потрібно знати точне значення цього параметра, але немає місця для установки кодерів чи інших перетворювачів, які дозволяють вимірювати пряма.

➡️ Якщо ми намалюємо на ній звичайну білу лінію та висвітлимо її циклічно повторюваними світловими імпульсами, коли обидві частоти зрівняються, ми отримаємо враження, що лінія зупиняється в одному місці - так званий стробоскопічний ефект.

➡️ Тоді ми можемо прочитати швидкість обертання зі шкали приладу.

⚠️ Прочитайте документацію перед покупкою!

Документація доступна за адресою (скопіюйте посилання в нове вікно веб-переглядача)

⬇️ http://serwis.avt.pl/manuals/AVT5924.pdf
