⏺ ЦИФРОВИЙ ТЕСТЕР ОПОРУ ВИСОКОТОЧНИЙ РК-дисплей ⏺

▶️ Може перевірити опір заземлення різних систем заземлення, включаючи системи живлення, електроприлади, громовідводи, опір низькоомного провідника та перевірити напругу змінного струму.

▶️ Більше повні функції, вища точність, зручніша експлуатація, більш надійний і більш придатний для зовнішнього використання завдяки пило- та вологостійкій конструкції.

▶️ Схема, структура та технологія традиційного тестера опору заземлення були перероблені. покращено, а новий дизайн одночасно красивий і практичний.

▶️ Містить тестові щупи та необхідні відповідні аксесуари, які можуть забезпечити велику зручність використання.

▶️ Цифровий рідкокристалічний дисплей, захист від перепадів напруги, збереження даних, попередження про низький заряд батареї, захист від пилу та вологи на вулиці.

▶️Специфікація:

1. Діапазон вимірювання опору заземлення: 0-2000 Ом. 0/20/200/2000 Ом ± (2% + 3)

2. Діапазон вимірювання напруги заземлення: 0-30 В (3% + 5)

3. Зелений світлодіод вказує на нормальну роботу.

4. 31/2-розрядний РК-дисплей для більш прямого та зручного читання.

5. Попередження про низький рівень заряду батареї:

РК-дисплей вказує на відсутність батареї 12 В.

Червоний світлодіод вимкнено вказує на низький рівень заряду батареї 1,5 В.

6 . Час реакції: Виміряйте опір заземлення, приблизно 5 секунд. Виміряйте напругу заземлення протягом приблизно 2 секунд.

7. витримувана напруга: 500 В змінного струму, 1 хвилина між ланцюгом і корпусом.

8. Захист від перевантаження: під напругою землі він може витримувати 300 В змінного струму протягом 1 хвилини.

На опорі землі він може витримувати 200 В змінного струму 10 секунд.

9. Робоче середовище:

Робоча температура: 0 ℃ -40 ℃ відносна вологість

▶️Специфікація:

• Тип елемента: вимірювач опору заземлення
• Матеріал: пластик
• Розмір хоста: приблизно 150 x 150 x 70 мм / 5,9 x 3,93 x 2,76 дюйма

▶️Модель акумулятора:

• Акумулятор 6 x 1,5 В (R6AA)< /li>
• 1 x 12 В (23A) акумулятор
• Акумулятор не входить

▶️Функції:

• Захист від високої напруги
• Зберігання даних
• Попередження про низький заряд батареї
• Висока точність
• Цифровий РК-дисплей
• Вологостійкість для використання поза приміщенням
• Роздільна здатність : 0,01 Ом
• Зберігання даних: так
• Робочий світлодіодний індикатор: так
• Символи функцій дисплея: Так

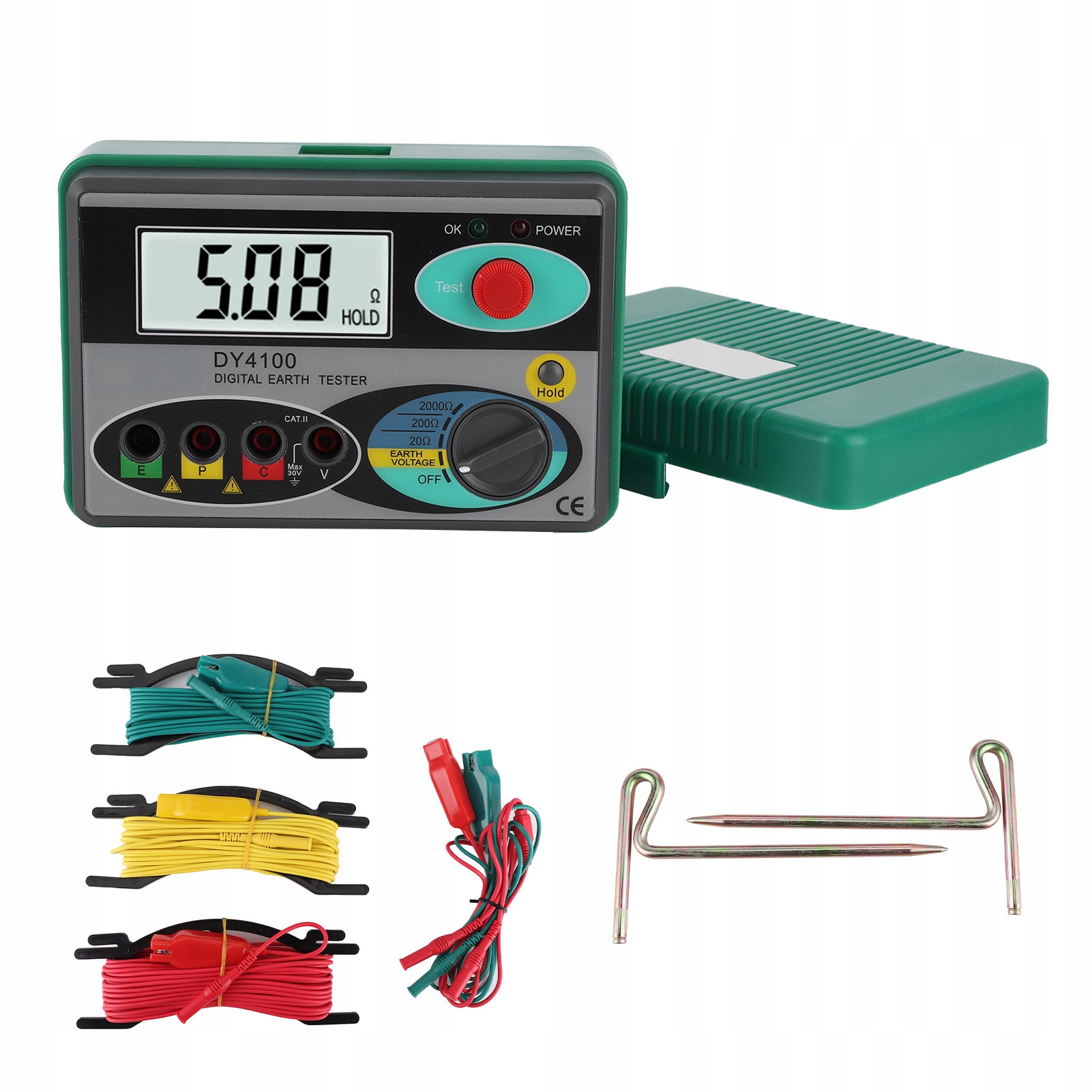

▶️Список пакетів:

• 1 x детектор
• 1 x посібник
• 2 x допоміжний заземлюючий стрижень
• 2 x тестова лінія
• 1 x 15 м червона тестова лінія
• b>
• 1 x 10 м жовта тестова лінія
• 1 x 5 м зелена тестова лінія
• 1 x Сумка для інструментів

▶️Інструкції з експлуатації:

a. Перевірка напруги акумулятора

b. Перевірка 3-провідного опору заземлення

Не торкайтеся тестового дроту, щоб уникнути ураження електричним струмом.

Переконайтеся, що вилка тестового проводу вставлена ​​під час перевірки

роз’єму обережно перед тестуванням, оскільки слабке з’єднання може спричинити помилку в результатах тесту.

1) Перевірка з’єднання проводів

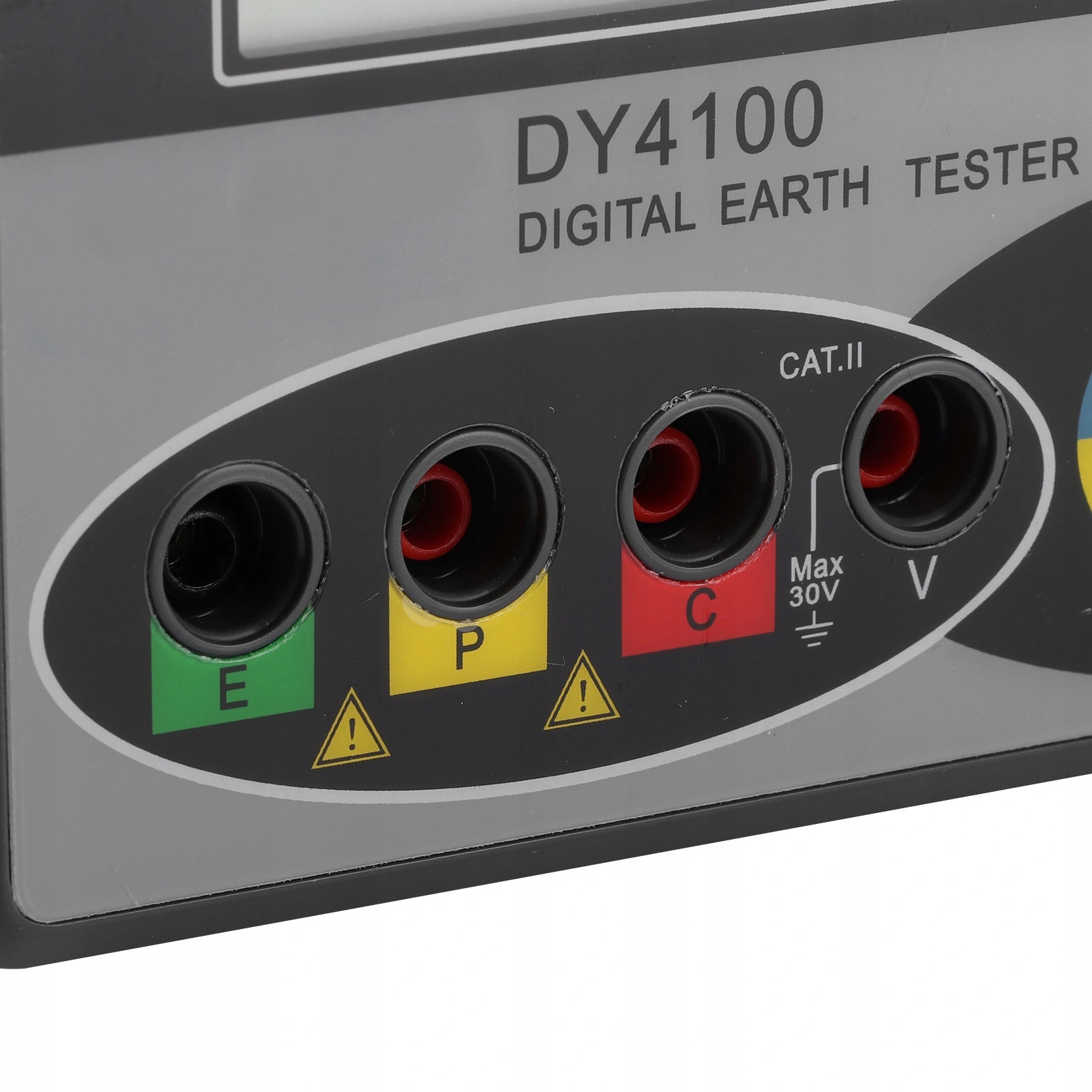

Як показано на малюнку нижче, допоміжні стрижні заземлення P1 і C1 у землі на відстань від 5 до 10 метрів від досліджуваної земної речовини; під’єднайте зелений дріт до клеми E, жовтий дріт – до клеми P, а червоний – до клеми C

2) Перевірка джерела живлення та з’єднання проводів. Натисніть кнопку Test/Stop, індикатор ЖИВЛЕННЯ не горить, це означає, що батарея недостатньо заряджена на 1,5 В. Замініть її.

Світиться індикатор ОК, що вказує на те, що дріт і клеми E, C підключено нормально, а допоміжний опір заземлення знаходиться в межах допустимий діапазон. Якщо індикатор не світиться, перевірте дріт, що з’єднує клеми E і C, або перемістіть

стрижень заземлення або полийте землю, щоб знизити допоміжний опір заземлення до відповідного рівня. Перевірте коротке замикання пружинних клем червоного та зеленого проводів.

3) Вимірювання напруги заземлення

Установіть перемикач діапазону на напругу заземлення. Переконайтеся, що значення напруги менше 10 В, оскільки може виникнути помилка у вимірюванні значення напруги заземлення, якщо значення напруги перевищує 10 В. У цей момент ви можете перервати живлення перевіреного заземлювача, щоб знизити напругу заземлювача, а потім виміряти значення

4) Вимірювання опору заземлення.

Спочатку натисніть кнопку Test/Stop, починаючи з 2000.

Якщо показане значення замале, перемкніть на 200/20 і показане тут значення є значенням опору заземлення, яке ви перевірили.

Значення опору

допоміжного заземлення може бути завеликим, і під час відображення значення може виникнути помилка. Переконайтеся, що допоміжні шини заземлення P і C знаходяться у вологій землі та забезпечте повний контакт між з’єднувальними частинами.

Виконайте. Просте вимірювання опору заземлення

Метод призначений для місць, де допоміжну шину заземлення неможливо пробити. Використовуйте заземлюючий електрод із досить низьким опором заземлення, як-от металеву водопровідну трубу, звичайний заземлюючий електрод комерційної енергосистеми, заземлення будівлі тощо, щоб замінити допоміжний заземлювач P і C.

1 ) Перевірка з’єднання проводів

p>

Будь ласка, не використовуйте цей тестер для вимірювання напруги джерела живлення.

2) Вимірювання напруги заземлення

Установіть перемикач діапазону на напругу заземлення Переконайтеся, що значення напруги нижче 10 В, тому що може виникнути помилка при вимірюванні значення напруги заземлення, якщо значення напруги перевищує 10 В. У цей момент ви можете перервати живлення до перевіреного заземлювального електрода, щоб знизити напругу заземлювального електрода, а потім виміряти значення.

3) Вимірювання опору заземлення

Спочатку натисніть кнопку Test/Stop, починаючи з 2000. Якщо показане значення занизьке, перемкніться на 200/20, щоб виконати перевірку, і показання будуть перевіреним значенням опору заземлення.

RX = RE-re

Re: загальний електрод Опір заземлення в комерційній системі живлення тощо.

Re: Зчитування значення опору заземлення приладу.
