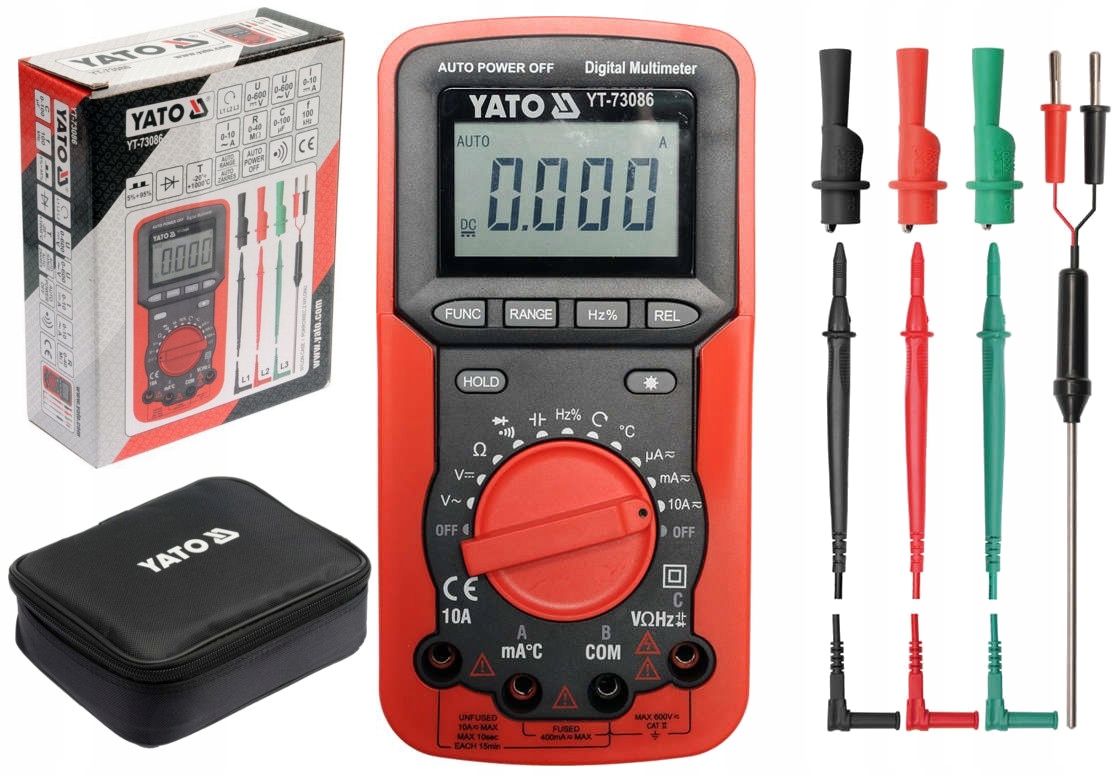

ЦИФРОВИЙ МУЛЬТИМЕТР

YATO YT-73086

Універсальний лічильник YT-73086 з автоматичним діапазоном для кожного вимірювання дозволяє виконувати базові та розширені електричні вимірювання. Відмінною функцією мультиметра є визначення послідовності фаз, що дозволяє швидко перевірити, чи підключений прилад безпосередньо до трифазного джерела живлення.

Параметри

• Автоматичний діапазон: ТАК
• Вимірювання частоти: 0-100 кГц
• Вимірювання напруги змінного струму: 0-600 В
• Вимірювання напруги постійного струму: 0-600 В
• Вимірювання ємності: 0-100 мкФ
• Вимірювання опору: 0-40M?
• Вимірювання температури: від -20 до 1000°C
• Вимірювання коефіцієнта заповнення: 5-95%
• Змінний струм: 0-10A
• Постійний струм: 0-10A
• Тест безперервності: ТАК
• Тестування діодів: ТАК

ОСНОВНІ ВИМІРЮВАННЯ

• Вимірювання напруги змінного струму: A.C. 0-600 В
• Вимірювання напруги постійного струму: D.C. 0-600 В
• вимірювання змінного струму: A.C. 0-10A
• вимірювання постійного струму: D.C. 0-10A
• вимірювання опору: 0-40M?
• випробування діодів: IF 1 мА, UR 1,5 В
• Тест безперервності: 0-50?

ДОДАТКОВІ ВИМІРИ

• вимірювання ємності конденсатора: 0-100 мкФ
• вимірювання частоти: 0-100 кГц
• вимірювання температури: від -20 до 1000°C
• вимірювання коефіцієнта заповнення: 5-95%

ТОЧНІСТЬ ВИМІРЮВАНЬ

Приклад визначення точності вимірювання напруги змінного струму. Розрахунки для результату вимірювання: 235В

• точність вимірювання лічильника YT-73086 для цього діапазону: ±(1,0% + 5), роздільна здатність 0,1 В
• обчислення формули похибки вимірювання: (результат вимірювання x 1%) + 5 x роздільна здатність
• розрахунки: (235 x 1%) + 5 x 1 = 2,35 + 0,5 = 2,85 В

Результат з урахуванням похибки вимірювання для показання 235В = 235 ± 2,85В*

• результат з урахуванням похибки вимірювання для вказівки вимірювання напруги постійного струму: 12 В = 12 ± 0,126 В
• результат з урахуванням похибки вимірювання для позначення вимірювання змінного струму: 8A = 8 ± 0,34A*

Таблицю з роздільною здатністю та точністю для певного вимірювання можна знайти в посібнику користувача.

*Лічильник YT-73086 не має функції справжнього середньоквадратичного вимірювання, тому наведений вище результат є реальним ефективним значенням напруги змінного струму лише для правильної синусоїдальної форми.

Вбудовані ФУНКЦІЇ

• AUTO - автоматичне налаштування діапазону вимірювання. При вимірюванні невідомих величин за допомогою глюкометра з ручним перемиканням діапазону за допомогою ручки вимірювання слід проводити послідовно від найбільшого діапазону до діапазону, що дає найбільш точний результат - інакше ви ризикуєте пошкодити мультиметр. Однак у випадку мультиметра з функцією AUTO достатньо виконати одне вимірювання, і вимірювач автоматично знайде оптимальний діапазон.
• RANGE - ручна зміна діапазону вимірювання. Корисна функція під час перевірки багатьох однакових компонентів із відомим значенням, наприклад серії резисторів. Встановлення діапазону вручну значно скоротить час таких вимірювань.
• FUNC - зміна режиму вимірювання, наприклад, з вимірювання напруги змінного струму на вимірювання постійного струму, перемикання перевірки діодів на перевірку безперервності ланцюга
• REL - використання функції під час вимірювання скине дисплей до нуля та прийме значення, яке відображається перед дисплеєм, як контрольний рівень. Наступне вимірювання покаже різницю між виміряним значенням і збереженим контрольним значенням.
• HZ% - кнопка в положенні регулятора для вимірювання частоти змінить налаштування для вимірювання коефіцієнта заповнення
• DATA HOLD - збереження поточного виміряного значення на дисплеї

ДОДАТКОВА ІНФОРМАЦІЯ

• РК-дисплей, максимальний відображений результат: 3999
• підсвічування екрана
• аудіосигнал під час перевірки безперервності на опір нижче 50?
• можливість увімкнути перевірку діодів і перевірку провідності окремо
• набір включає вимірювальні зонди, датчик температури та кришку
• дизайн із захистом від перевантаження
• Корпус з АБС пластику + т.зв кобура, тобто гумовий кожух, що захищає лічильник від механічних пошкоджень
• автоматичне вимкнення
