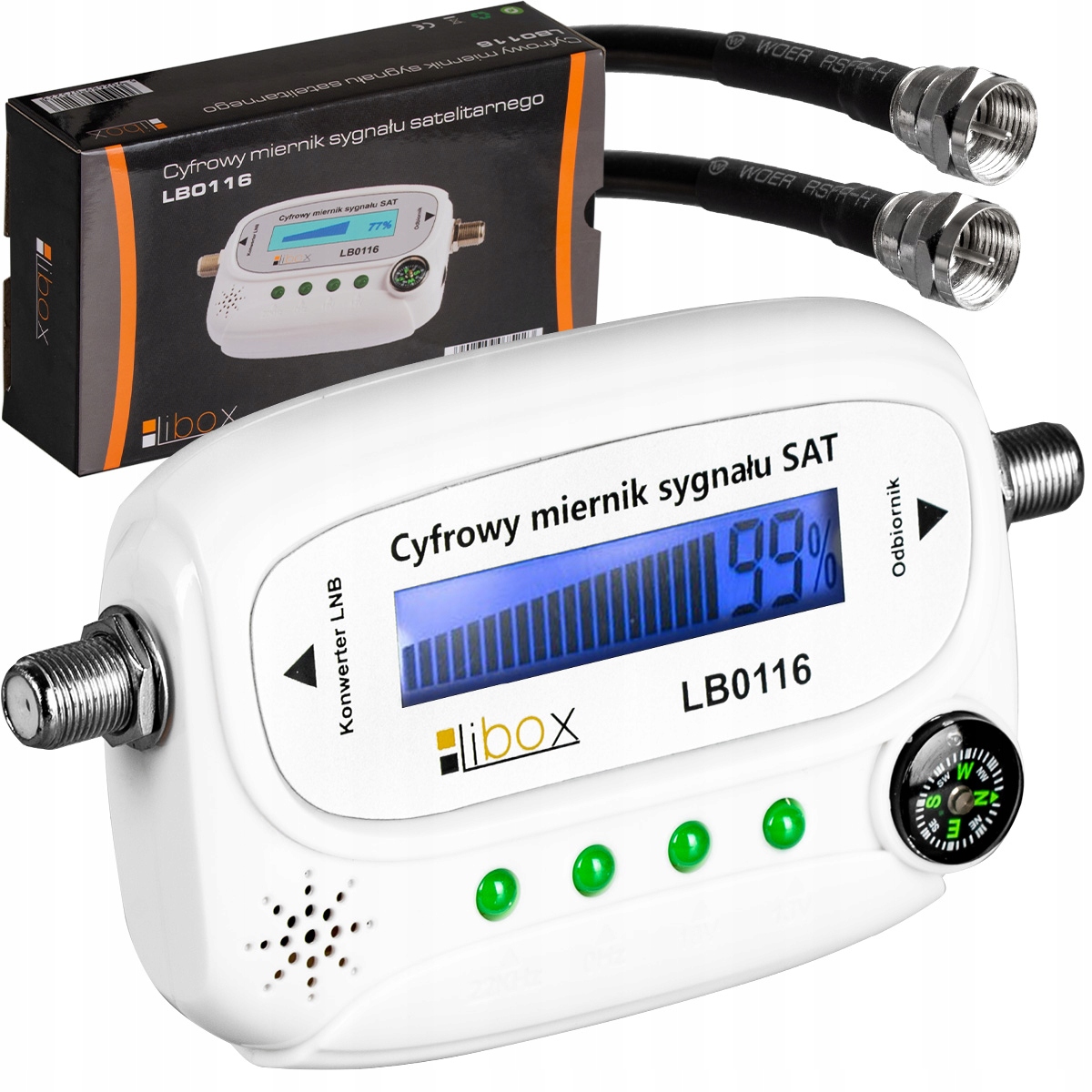

ЦИФРОВИЙ ВИМІРЮВАЧ СУПУТНИКОВОГО СИГНАЛУ, АНТЕНА SAT-FINDER LCD LIBOX + F CABLE

SAT FINDER АДАПТОВАНИЙ ДО ВИМІРЮВАННЯ КАНАЛІВ У ЯКОСТІ FULL HD і 4K

• Чіткий РК-дисплей із регульованим підсвічуванням
• Регульована звукова сигналізація
• Процесор, адаптований для вимірювання сигналів 4K і HD
• Компас для початкового настроювання антени
• Простота та зручність використання
• Точне вимірювання супутникового сигналу, триступеневий атенюатор (важливо під час прийому Full HD) /4K)
• Діапазон частот: 950-2150 МГц
• Мінімальний вхідний рівень: -40 дБм
• Максимальний вхідний рівень: -10 дБм
• 75 Ом, роз’єм F
• Розміри: 12 x 6,5 x 2,5 см
• Живлення 13-18 В від тюнера (батарейки не потрібні)

У комплекті

• лічильник LB0116
• Кабель F штекер - F штекер 1,8 м

Цифровий

Часи «аналогових» супутникових шукачів із вказівником за склом поступово відходять у минуле. Вже деякий час на ринку несміливо з'являються їхні аналоги, що відображають відсотки на рідкокристалічному дисплеї. Представник цієї групи продуктів FINDER BY LIBOX BRAND.

Цифровий вимірювач сигналу управляється мікропроцесором, що робить його дуже точним і надійним. Потужність сигналу відображається графічно на РК-дисплеї за допомогою цифр (0-99)

Функції

• Дисплей з підсвічуваннямРК-дисплей
• Компас
• Акустичний індикатор
• Ручка регулювання рівня сигналу
• Триступеневий атенюатор для точне позиціонування супутникових антен, що вкрай важливо при прийомі програм у форматі full HD та 4K

Операція

• Установіть показання на РК-дисплеї на 10%-20%, регулюючи рівень сигналу за допомогою потенціометра збоку від вимірювача. Обертання ручки за годинниковою стрілкою збільшить показання.
• Повільно регулюючи азимут і положення антени по горизонтальній осі, отримайте максимальне показання лічильника. Після досягнення максимального показання поверніть чутливість сигналу ручку проти годинникової стрілки, щоб отримати показання приблизно на 50%.
• Знову відрегулюйте антену, доки лічильник не досягне максимального значення. Повторюйте вищевказаний крок, доки не отримаєте максимальне значення.
• НЕ використовуйте вимірювальний прилад безпосередньо під антеною. У разі використання перетворювача з посиленням понад 60 дБ встановіть аттенюатор на 5 дБ між LNB і вимірювачем сигналу.

Кабель F-F в комплекті

• У набір входить кабель F-штекер F-штекер довжиною 1,8 м, щоб ви могли легко вимірювати його, не стоячи на антені

Підключити та експлуатувати лічильник дуже просто - заощадьте на установці антени монтажником! Тепер ви можете зробити це самостійно!

У набір входить готовий до підключення коаксіальний кабель.

СПЕЦИФІКАЦІЯ

• чіткий РК-дисплей із регульованим підсвічуванням
• регульована звукова сигналізація
• компас для початкового позиціонування антени
• простота та комфорт використання
• точне вимірювання сигналу SAT, триступеневий атенюатор (важливий для прийому Full HD)
• Діапазон частот: 950-2150 МГц
• Мінімальний вхідний рівень: -40 дБм
• Максимальний вхідний рівень: -10 дБм
• 75 Ом, роз'єм F
• Розміри: 12 x 6,5 x 2,5 см
• Живлення 13-18 В від тюнера (батарейки не потрібні)

Набір включає:

• вимірювач супутникового сигналу Sat Finder
• кабель антени 1,8 м

Якщо ви використовуєте лічильник для встановлення антен C-діапазону, ви не повинні розміщувати лічильник навпроти антени, щоб уникнути зчитування повної шкали. Якщо ви використовуєте перетворювач із високим посиленням понад 60 дБ, використовуйте аттенюатор на 5 дБ між перетворювачем і вимірювальним приладом або замініть кабель між вимірювальним приладом і перетворювачем на 20-футовий RG-59U. Якщо індикатор читання скаче між різними значеннями, це означає, що чутливість занадто висока. Знизьте чутливість за допомогою контролера ATT, розташованого на передній панелі пристрою.
