Гідроциліндр з ходом 700 мм з гніздом і двома кріпленнями Φ40 мм

SKRAW-MET КОД: [7377]

Виробник: Skraw-Met

Символ: ST-3 700-00. приводи. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнювачі, сальник, шток поршня і високоякісна труба). Усі наші приводи забезпечують найвищу якість цих елементів. Вибираючи товар із нашого асортименту, ви робите вдалий і мудрий вибір, а товари походять від польської фабрики.

SKRAWMETє багаторічним лідером у виробництві актуаторів. Завдяки своєму досвіду використовує лише посилені ущільнювачі польського виробництва, що забезпечує найвищу якість на ринку та надійність протягом багатьох років!

У нашому на інших аукціонах ви знайдете посилені ущільнення як ремонтний набір для цього приводу.

Привід вантажопідйомністю до 5 тонн, який встановлюється в причепи, фургони та спеціалізовані транспортні засоби із заднім перекиданням.

Гідропривід ідеально підходить для гідравлічних приводів. машин і пристроїв.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу відбувається завдяки дії розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захист (мотузковий, гідравлічний або електричний запірний клапан).

Колодязь- вибраний привод, розташований у центрі конструкції, забезпечує кут нахилу вантажного ящика від40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете вибрати цей кут самостійно – наведена нижче таблиця може бути корисною:

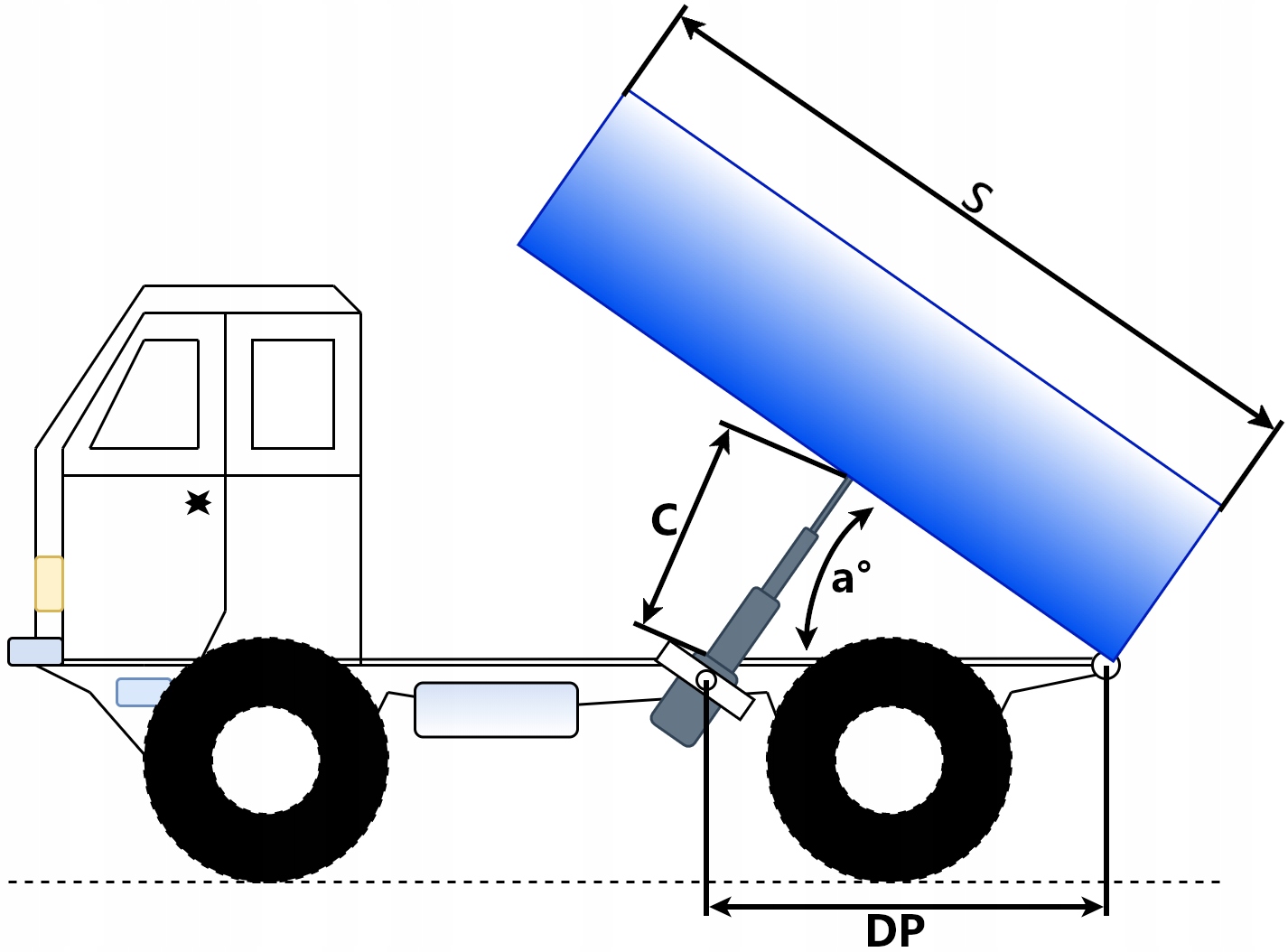

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХІДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1 /2S )

a ° - кут нахилу кузова причепа

C - хід приводу в мм

S = DP*2

Технічна специфікація:

3-ступінчастий привод

• Привід встановлено на монтажні шпильки діаметром 40 мм
• Довжина приводу в складеному вигляді: 395 мм
• li>
• Хід поршня: 700 мм
• Загальна довжина циліндра після розгортання: 1095 мм
• Діаметр кулінатора: 95 мм
• Під’єднання: M22x1, 5

Максимальна швидкість. поршневий шток: 0,5 м/с

Початковий тиск: 0,5 МПа

Максимальний робочий тиск: 160 бар

Потреба в мастилі: 2,5 л

Допустима температура навколишнього середовища від -40 до +60 ℃

Допустима температура масла від -15 до +80 ℃

Тип сальника: різьбовий, вкручується в трубу

Шток поршня: хромований

Тип рідини: гідравлічна олива на мінеральній основі

Кріплення циліндра Φ40мм

Кріплення суцільне.

Використовується для кріплення циліндрів або люльки до рами автопричепа за допомогою гвинтів, або може бути привареним.

Кріплення ідеально відповідає нашим приводам і рокерам.

Технічні характеристики:

Ширина отвору 40 мм,

Діаметр отвору для кріплення 14 мм,

Кріплення складається з двох елементів.

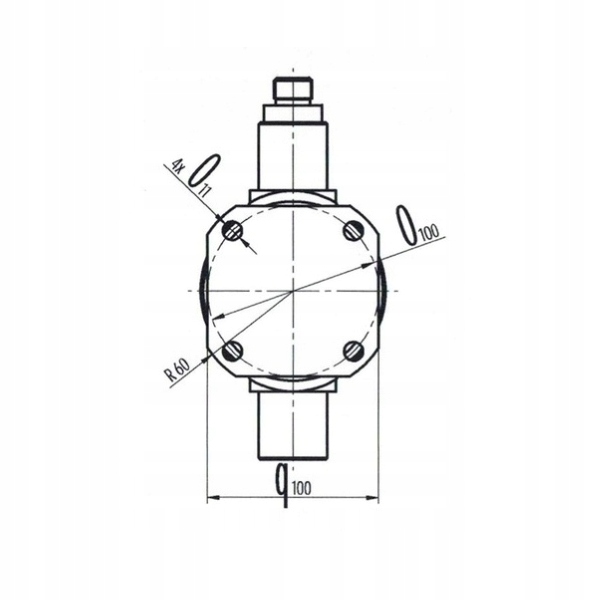

Гніздо Φ45 мм для гідроприводу

Гніздо призначене для приводів, що використовуються в причепах, автомобілях, причепах, сільськогосподарських машинах з самоскидом.

Може використовуватися в сільському господарстві , плодівництво, лісове господарство, будівництво та широке розуміння промисловості.

Технічні характеристики:

• Гніздо для м'яча діаметром 45 мм
• Гніздо має 4 отвори fi 11 мм
• Висота гнізда 43 мм
• відстань між отворами 69 мм

Закріплено двома втулками плюс кільце сегера.

Сідло змащується каламіткою.

Увага! Колір приводу може відрізнятися залежно від поточної поставки.
