ГІДРАВЛІЧНИЙ ЦИЛІНДР ДВОЇ ДІЇ

В КОМПЛЕКТІ З ЗАПОБІЖНИМ КЛАПАНОМ "ЗАМОК"

Виробництво:

Оригінальний продукт торгової марки Hydrolider, символ виробника: 7.01.100.50.500.1; CJ2F100/50/500 U40

Застосування приводу:

Він широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та промисловості в широкому розумінні.

Привід адаптований до різних типів сільськогосподарських машин, таких як: захвати для тюків, крокодили, тури, а також снігоочисники, обприскувачі, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Застосування запобіжного клапана:

Запобіжний клапан (замок) використовується для блокування руху приводу в обох напрямках. Він забезпечує стабілізацію положення штока поршня, коли ми не керуємо приводом, а на нього діють великі сили. Замок клапана припиняє працювати автоматично, коли ми починаємо керувати гідророзподільником і скидаємо тиск у напрямку до приводу.

ШАНОВНИЙ КЛІЄНТУ, ПРОЧИТАЙТЕ ЦЕ, ПЕРЕД ВИБОРОМ ПОСТАЧАЛЬНИКА ПРИВОДУ:

На фото ви бачите лише металеві елементи, з яких виготовлено привод. Фактично, привод вартий лише внутрішніх ущільнень, які використовуються в його конструкції. Ми гарантуємо, що всі наші приводи мають посилені ущільнення, які не виробляються в Китаї чи інших країнах Далекого Сходу. Якщо вам важлива якість і довговічність, обирайте актуатори Hydrolider, які єдині гарантують надійність протягом багатьох років.

Загальна інформація про привод:

• Кріплення головки з боку труби: приварне
• Кріплення головки з боку штока: нагвинчування
• Вид сальника (закривається кришка): різьбовий, вкручується в трубу
• Тип штока (штока): хромований, зварюваний

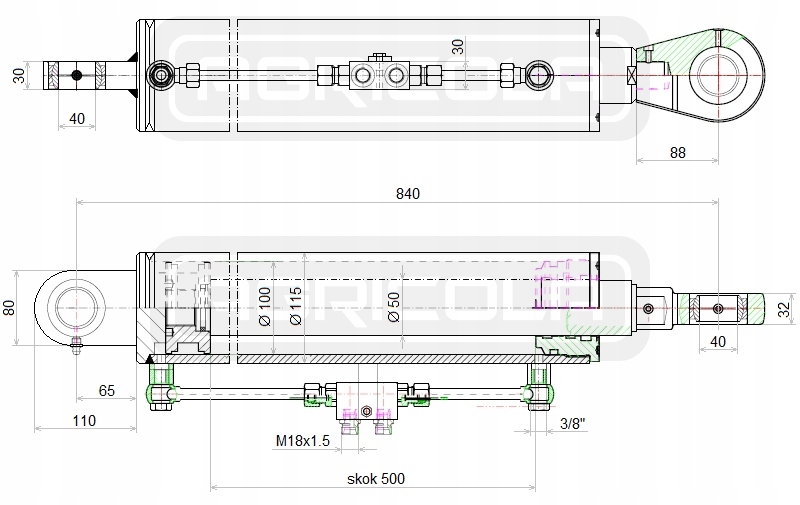

Розміри приводу:

• Зовнішній діаметр поршня (труби): 115мм
• Внутрішній діаметр поршня (труби): 100мм
• Діаметр штока (штока): 50мм
• Діаметр отворів під штифти: 40мм
• Хід (робочий рух) штока поршня: 500 мм
• Довжина холостого ходу, виміряна по осях отвору: 840 мм
• Зовнішня різьба на клапані: M18x1,5

Параметри роботи приводу:

• Максимально допустимий робочий тиск: 240 бар
• Допустима температура навколишнього середовища: Від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Тип рідини: гідравлічна олива на основі мінерального масла

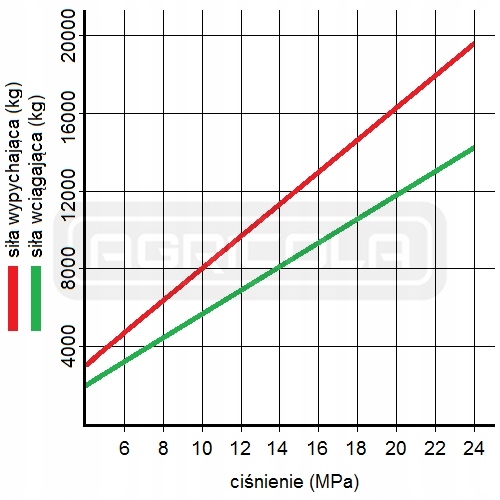

Таблиця, в якій показано зміну штовхальної сили запропонованого приводу в залежності від зміни тиску масла в гідравлічній системі (фото):

Важливо!!!

Набори Agricola розроблені таким чином, що їх можна легко зібрати самостійно. У зв'язку з безпекою товару під час транспортування та обмеженнями, що випливають з правил кур'єрських компаній, набір відправляється в розібраному вигляді. Набір містить

точні ілюстровані інструкції зі складання разом із переліком окремих елементів, які входять до нього.
