ГІДРАВЛІЧНИЙ ЦИЛІНДР ДВОЇ ДІЇ

В КОМПЛЕКТІ З ЗАПОБІЖНИМ КЛАПАНОМ "ЗАМОК"

Виробництво:

Оригінальний продукт торгової марки Hydrolider, символ виробника: 1.33.00.227; CJ2F 50/28/350 U25

Застосування приводу:

Він широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та промисловості в широкому розумінні.

Привід адаптований до різних типів сільськогосподарських машин, таких як: захвати для тюків, крокодили, зубри, а також снігоочисники, обприскувачі, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Застосування запобіжного клапана:

Запобіжний клапан (замок) використовується для блокування руху приводу в обох напрямках. Він забезпечує стабілізацію положення штока поршня, коли ми не керуємо приводом, а на нього діють великі сили. Замок клапана припиняє працювати автоматично, коли ми починаємо керувати гідророзподільником і скидаємо тиск до приводу

ШАНОВНИЙ КЛІЄНТУ, ПРОЧИТАЙТЕ ЦЕ, ПЕРЕД ВИБОРОМ ПОСТАЧАЛЬНИКА ПРИВОДУ:

На фото ви бачите лише металеві елементи, з яких виготовлено привод. Фактично, привод вартий лише внутрішніх ущільнень, які використовуються в його конструкції. Ми гарантуємо, що всі наші приводи мають посилені ущільнення, які не виробляються в Китаї чи інших країнах Далекого Сходу. Якщо вам важлива якість і довговічність, обирайте актуатори Hydrolider, які єдині гарантують надійність протягом багатьох років.

Загальна інформація про привод:

• Кріплення головки з боку труби: приварне
• Кріплення головки з боку штока: нагвинчування
• Вид сальника (закривається кришка): різьбовий, вкручується в трубу
• Тип штока (штока): хромований, зварюваний

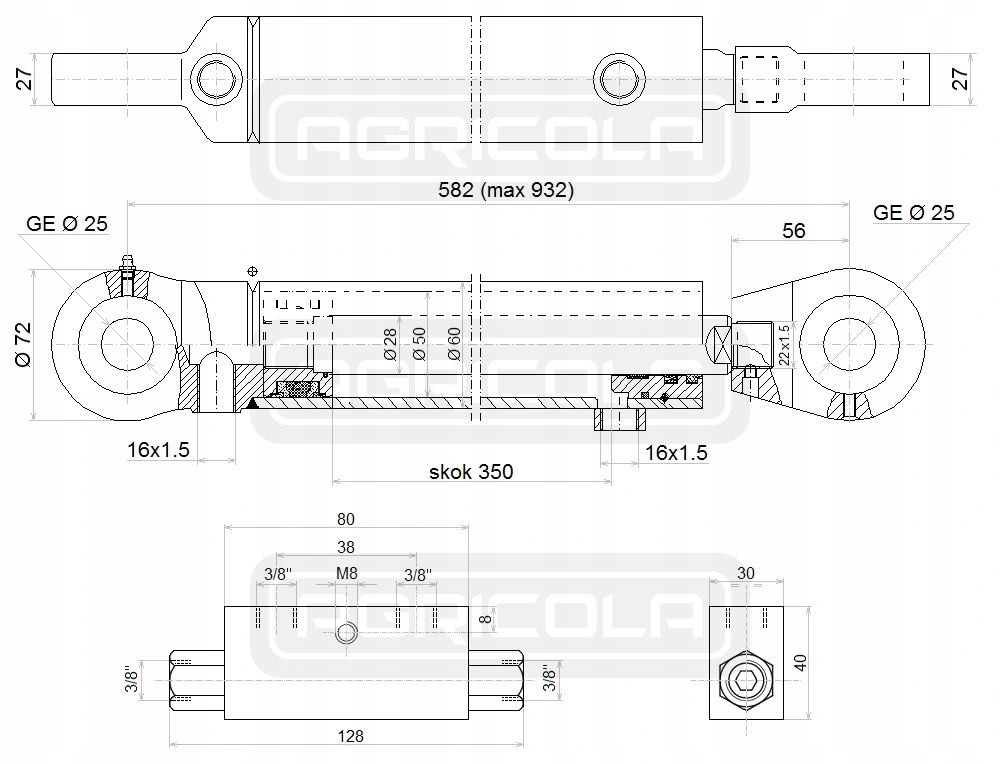

Розміри приводу:

• Зовнішній діаметр поршня (труби): 60мм
• Внутрішній діаметр поршня (труби): 50мм
• Діаметр штока (штока): 28мм
• Діаметр отворів під штифти: 25мм
• Хід (робочий) рух) поршневого штока: 350 мм
• Довжина в неактивному стані, виміряна по осях отвору: 582 мм
• Внутрішня різьба для з'єднань: M16x1,5

Робочі параметри приводу:

• Максимально допустимий робочий тиск: 250 бар
• Допустима температура навколишнього середовища: Від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Тип рідини: гідравлічна олива на основі мінерального масла

Таблиця, в якій показано зміну штовхальної сили запропонованого приводу в залежності від зміни тиску масла в гідравлічній системі (фото):

Важливо!!!

Набори Agricola розроблені таким чином, що їх можна легко зібрати самостійно. З огляду на безпеку товару під час

транспортування та обмеження, що випливають із правил кур’єрських компаній, комплект надсилається в розібраному вигляді. Набір містить

точні ілюстровані інструкції зі складання разом із переліком окремих елементів, які входять до нього.
