Польський гідравлічний циліндр з ходом 1200 мм з гніздом, люлькою та двома кріпленнями 40 мм Fi

СКРАВ-МЕТ КОД: [7195]

Виробник: Skraw-Met

________________________________________________________________________________

Це варто знати, обираючи постачальника приводів

Фотографії та зображення показують лише зовнішній вигляд приводів. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнювачі, сальник, шток поршня і високоякісна труба). Усі наші приводи забезпечують найвищу якість цих елементів. Вибираючи товар із нашого асортименту, ви робите вдалий і мудрий вибір, а товари походять від польської фабрики.

SKRAWMETє багаторічним лідером у виробництві актуаторів. Завдяки своєму досвіду використовує лише посилені ущільнювачі польського виробництва, що забезпечує найвищу якість на ринку та надійність протягом багатьох років!

У нашому на інших аукціонах ви знайдете посилені ущільнення як ремонтний набір для цього приводу.

Завдяки своїй структурі у вигляді 5 подовжувачів, привід ідеально підходить для транспортних засобів із низьким дорожнім просвітом автомобіля, причепа або високого карданного валу.

Привід монтується в причепи та вантажівки та спеціалізовані транспортні засоби доставки. Завдяки своїй конструкції використовується в причепах з опрокиданням на 3 сторони (ззаду та з боків).

Можливо купити привід без люльки, що дає нам можливість перекидати лише назад.

Гідравлічний циліндр ідеально підходить для машин і пристроїв з гідравлічним приводом.

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу відбувається завдяки дії розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захист (мотузковий, гідравлічний або електричний запірний клапан).

Колодязь- вибраний привід, розташований у центрі конструкції, забезпечує кут нахилу вантажного ящика від40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете вибрати цей нахиляйтеся самостійно - таблиця нижче може бути корисною:

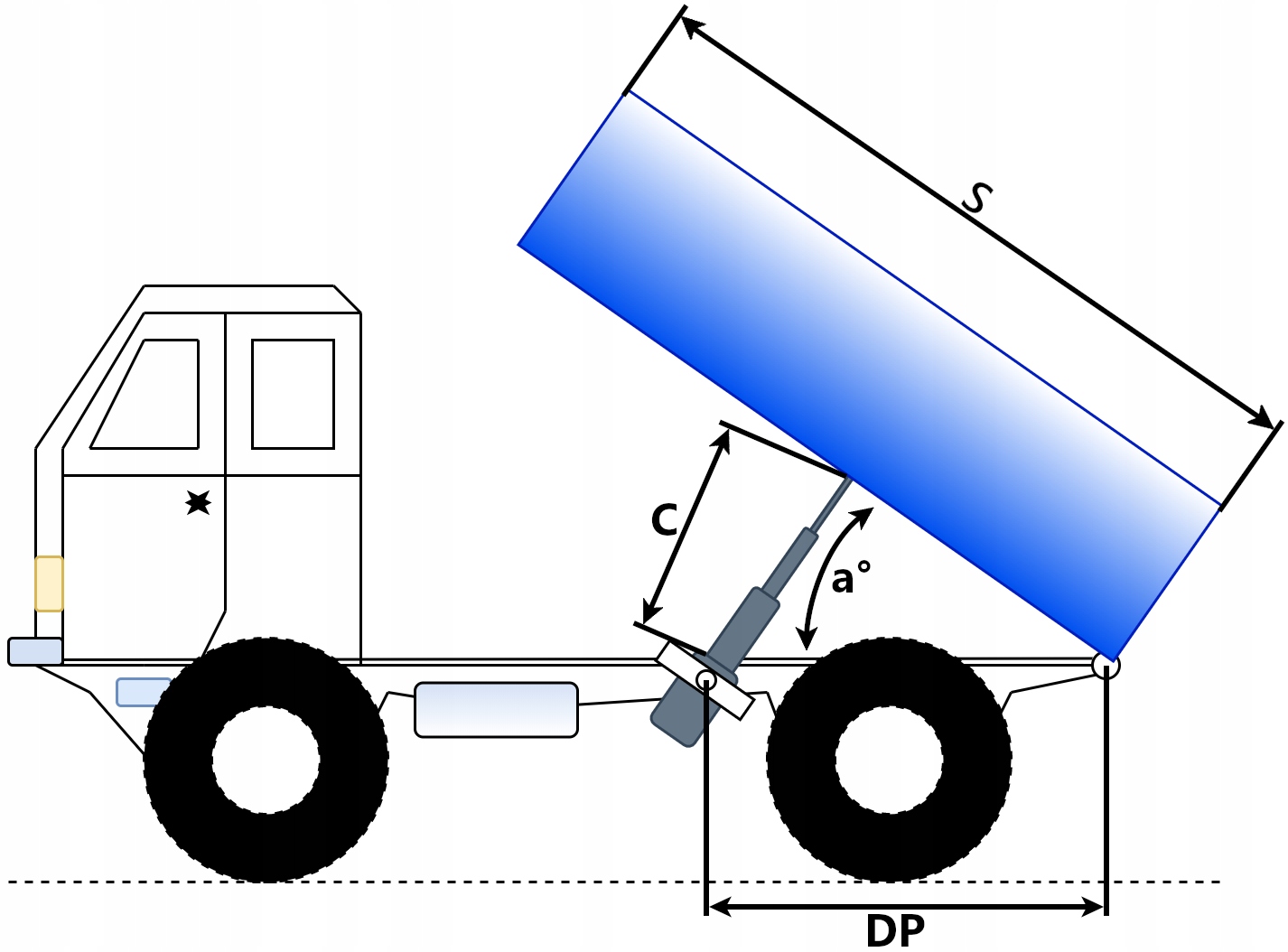

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХОДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1 /2S )

a ° - кут нахилу кузова причепа

C - хід приводу в мм

S = DP*2

Технічні характеристики:

• П'ятиступінчастий,
• Довжина приводу в неробочому стані 415 мм,< /li>
• li>
• Хід кулінатора 1200 мм
• Довжина повністю висунутого приводу 1615 мм,
• Діаметр кулінатора 128 мм,
• Внутрішня різьба масляного патрубка M22x1 .5

Потреба в мастилі: 5,7 літра

Максимальний робочий тиск: 160 бар

Пуск тиск: 0,5 МПа

Швидкість висування/втягування поршня: 0,5 м/с

Допустима температура навколишнього середовища від -40 до +60 ℃

Допустима температура масла від -15 до +80 ℃

Тип сальника: з різьбленням, угвинченим у трубу

Поршневий шток: хромований

Рідкий тип: гідравлічна олива на основі мінеральної олії

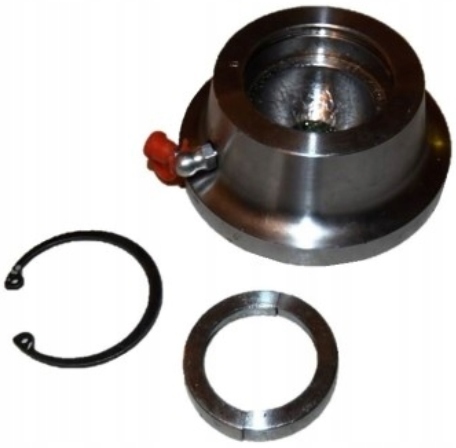

Гніздо фі 45 мм

Гніздо призначене для приводів, що використовуються в причепах, автомобілях, причепах, сільськогосподарських машинах з самоскидом.

Технічні характеристики:

• Гніздо для м'яча діаметром 45 мм.
• Висота гнізда 45 мм.

Кріпиться двома втулками та стопорним кільцем.

Змащена розетка каламиткою

Посилене кріплення приводу (підставка)

Опора міцно виготовлена, посадочні місця для кріплення приводу посилені, привід кріпиться гвинтами з шестигранником.

За допомогою кріплення разом із приводом можна досягти тристороннього перекидання причепів.

Литка ідеально підходить до вибраних приводів у нашій пропозиції.

Технічні характеристики:

Вага: 8,5 кг,

Внутрішня ширина: 190 мм x 150 мм

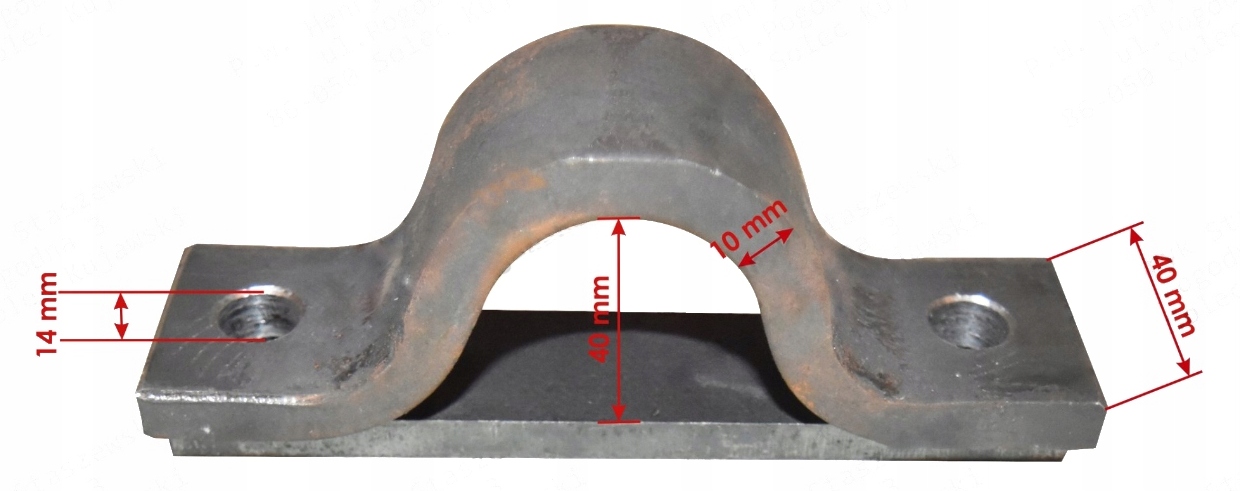

Кріплення приводу Fi 40

Надійне кріплення.

Використовується для кріплення приводів або люльки до рами автомобільного причепа за допомогою гвинтів або може бути звареним.

Кріплення ідеально підходить для наших приводів і підставок.

Технічні характеристики:

Ширина отвору 40 мм,

Діаметр отвору для кріплення 14 мм,

Кріплення складається з двох елементів.
