Гідроциліндр з розеткою з ходом 875 мм

КОД SKRAW-MET: [7542]

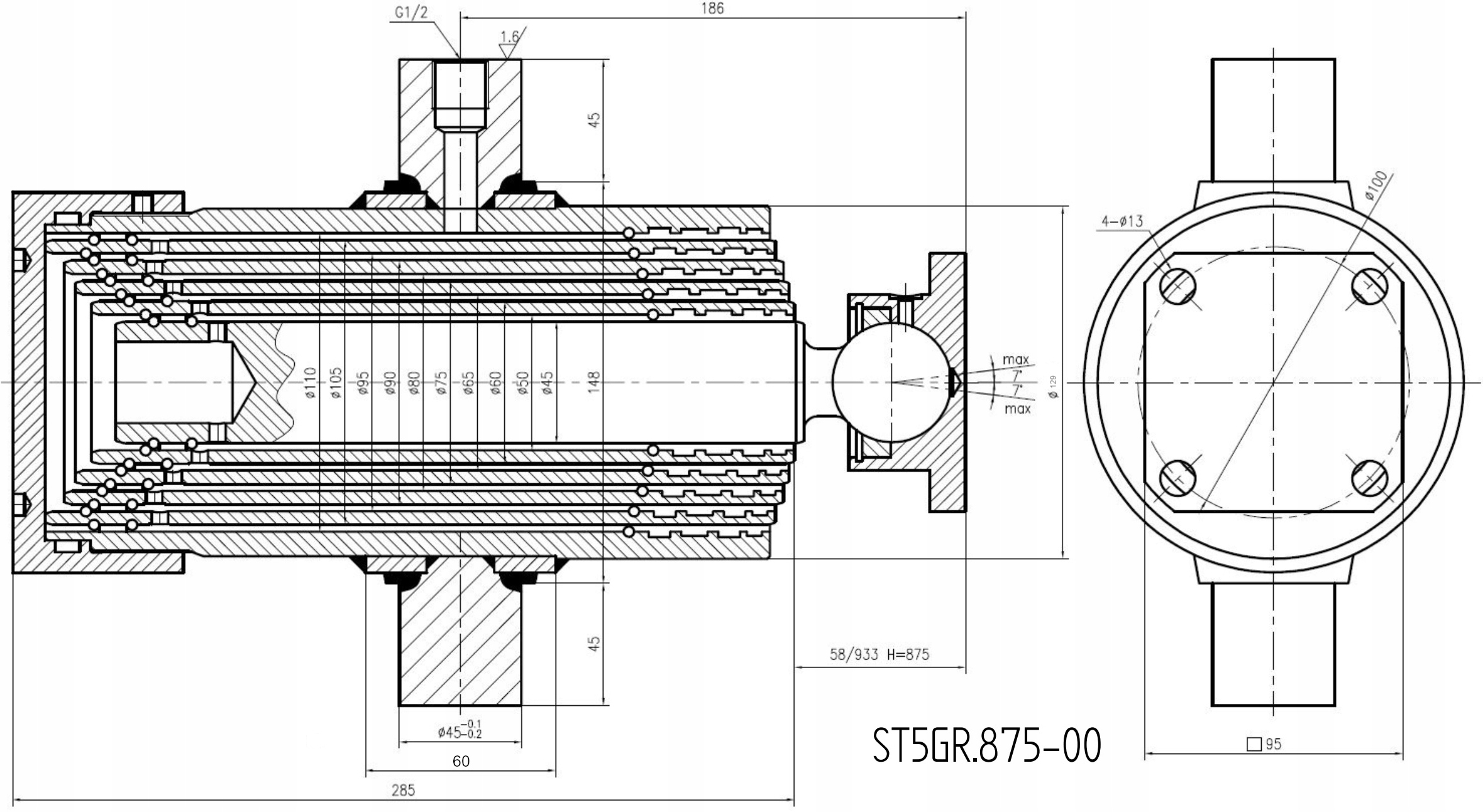

Символ: ST5GR 875-00

​

Це варто знати, обираючи постачальника приводів

Фотографії та зображення показують лише зовнішній вигляд приводів. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнювачі, сальник, шток поршня і високоякісна труба). Усі наші приводи забезпечують найвищу якість цих елементів. Вибираючи товар із нашого асортименту, ви робите вдалий і мудрий вибір, а товари походять від польської фабрики.

SKRAWMETє багаторічним лідером у виробництві актуаторів. Завдяки своєму досвіду використовує лише посилені ущільнювачі польського виробництва, що забезпечує найвищу якість на ринку та надійність протягом багатьох років!

У нашому на інших аукціонах ви знайдете посилені ущільнювачі як ремонтний комплект для цього приводу.

Завдяки своїй конструкції з 5 подовжувачами, привід ідеально підходить для транспортних засобів із низьким дорожнім просвітом автомобіля , причеп або високий карданний вал. p>

Привід встановлюється в причепи та спеціалізовані автомобілі. Завдяки своїй конструкції використовується в причепах із заднім самоскидом.

Гідроциліндр ідеально підходить для машин і пристроїв з гідравлічним приводом. Його можна використовувати в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Максимальна вантажопідйомність 8 ТОНН

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу відбувається завдяки дії розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захист (мотузковий, гідравлічний або електричний запірний клапан).

Колодязь- вибраний привод, розташований у центрі конструкції, забезпечує кут нахилу вантажного ящика від40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете вибрати цей кут самостійно – наведена нижче таблиця може бути корисною:

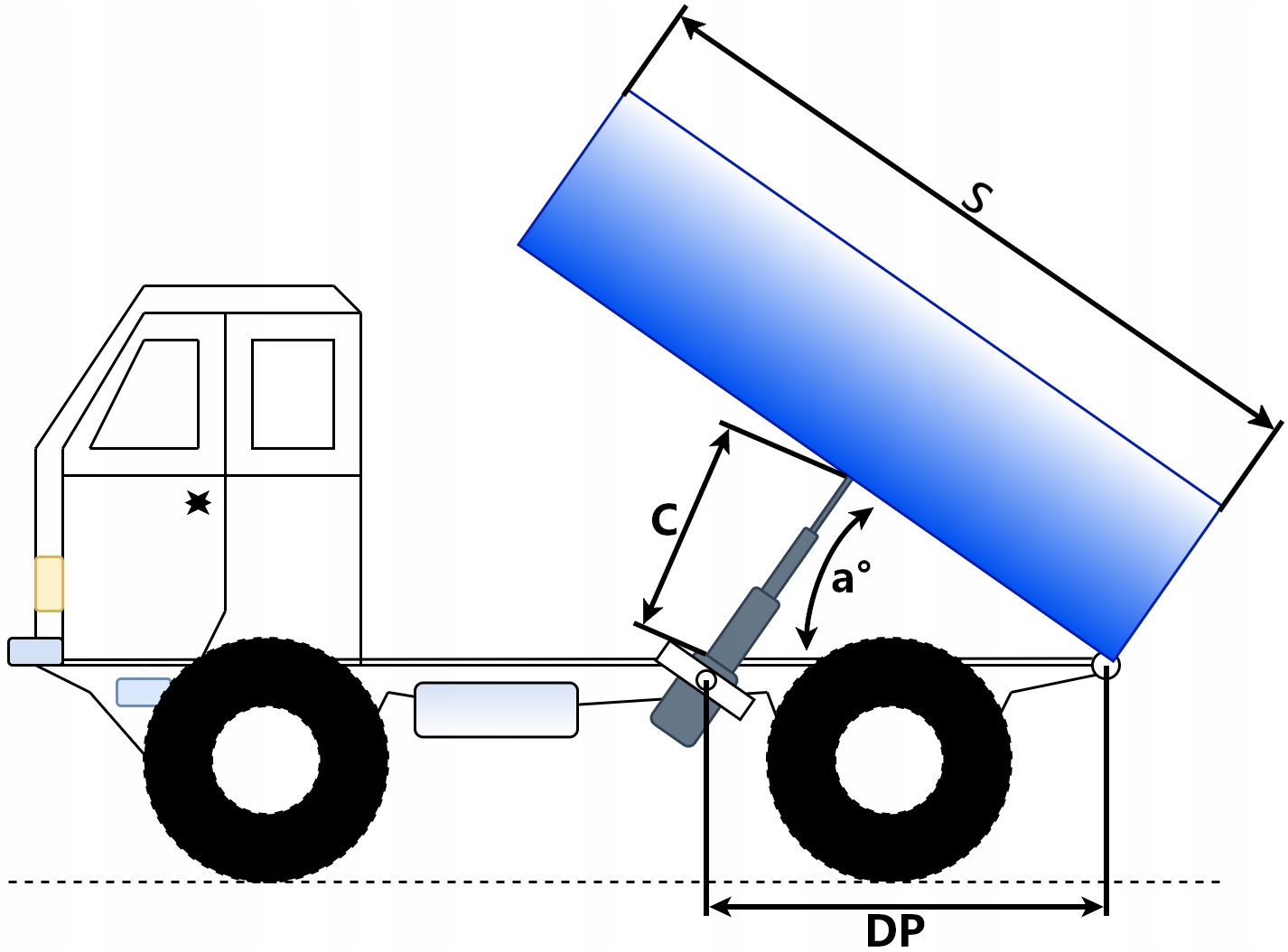

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХОДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1 /2S )

a ° - кут нахилу кузова причепа

C - хід приводу в мм

S = DP*2

​

Технічні характеристики:

​

5-ступінчастий привід

• Циліндр встановлений на кріпильні штифти діаметром 45 мм
• Довжина циліндра в складеному стані: 341 мм
• Хід поршня: 875 мм
• Загальна довжина циліндра після розкладання: 1216 мм
• li>
• Діаметр кулінатора: 127 мм
• Вихідний отвір: G1/2"

Максимальний шток поршня швидкість: 0, 5 м/с

Початковий тиск: 0,5 МПа

Допустимий номінальний тиск: 160бар

Допустима робоча температура: від -30 до +85 ℃

Тип сальника: з різьбою, загвинчений у трубу

Шток поршня: хромована

Тип рідини: гідравлічна олива на основі мінерального масла

​

​

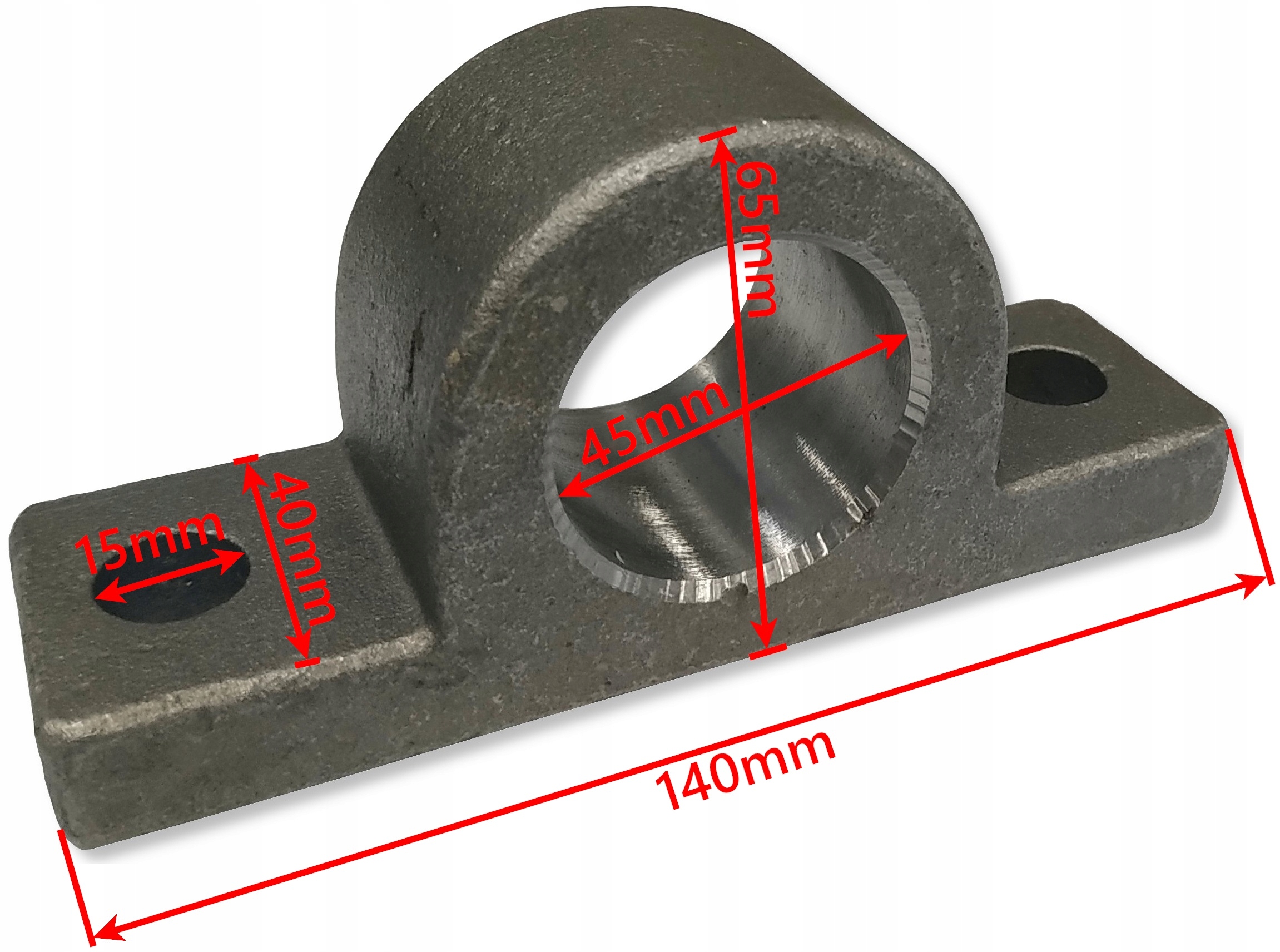

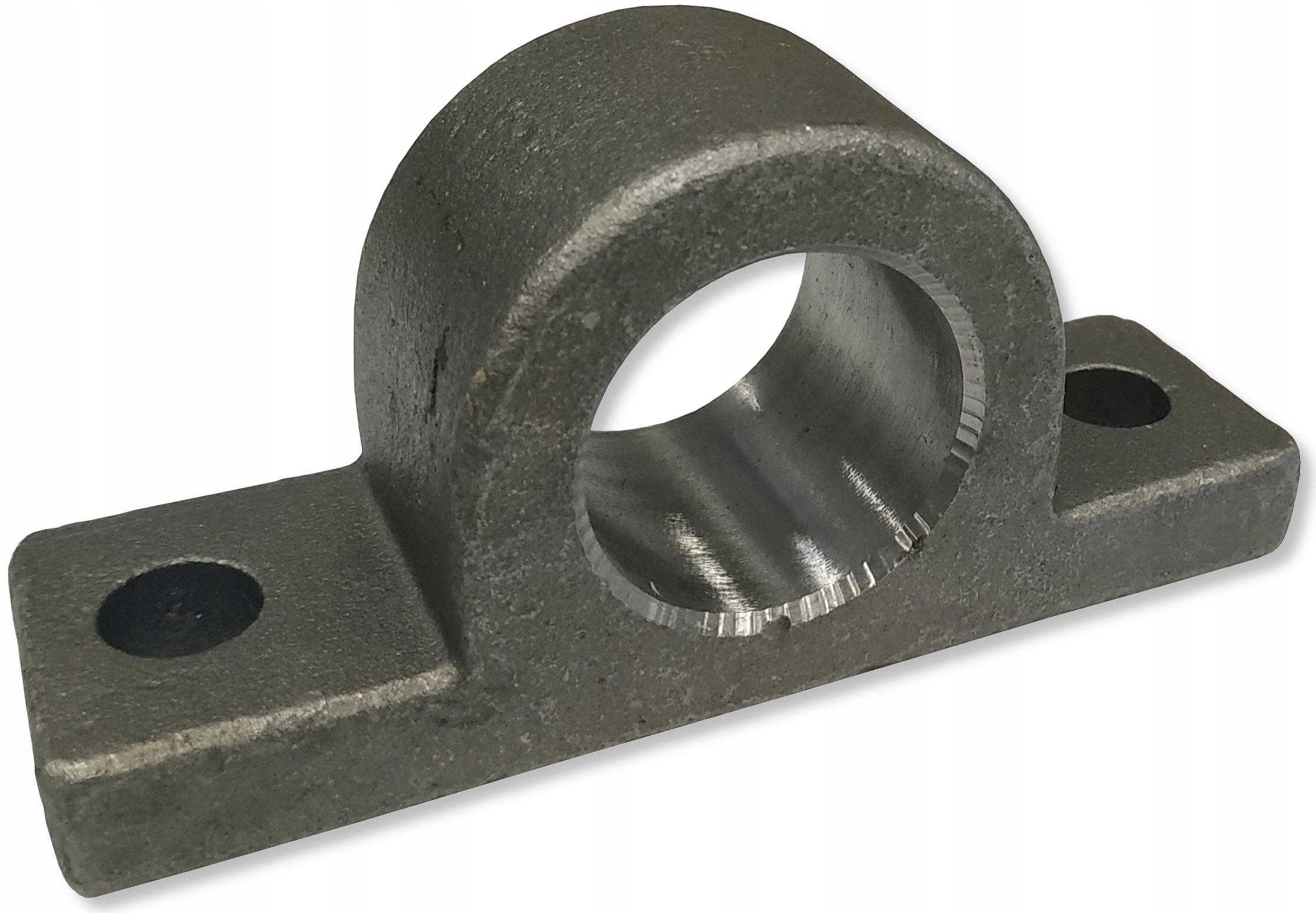

Кріплення приводу Fi 45

Надійне кріплення.

​

Використовується для кріплення приводів або підставки до рама причепа з гвинтами.

Кріплення ідеально підходить до наших приводів і коромисел.

Це сталь і чавун, дуже міцні.

Технічні характеристики:

• Ширина отвору 45 мм,
• Діаметр монтажних отворів 15 мм,

​
