4-ХОДОВИЙ ГІДРАВЛІЧНИЙ КУЛЬОВИЙ КРАН

ТИП 4/3 1/2" НОРМАЛЬНО ЗАКРИТИЙ

Виробництво:

Оригінал Італійський продукт бренду Oleodinamica Marchesini, символ: IF 4 1/2"; 1.35.25.024

Застосування:

Він широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та широкому розумінні промисловості.

Клапан може бути використаний для керування приводом подвійної дії або гідродвигуном з можливістю зміни напрямку обертання та двостороннім блокуванням обертання.

Принцип дії:

Клапан дозволяє перемикати потік масла між двома ресиверами А і В, це можуть бути, наприклад, дві камери в гідроциліндрі подвійної дії або отвори в гідромоторі.

У той час як положення клапана спрямовує потік до приймача A, B водночас з’єднаний із зворотною лінією T. Поворот важеля на 90° має протилежний ефект.

Нормально закритий клапан . Встановлення важеля в середнє положення перекриває (закриває) усі отвори A, B, P і T. У цьому положенні потік через клапан повністю блокується.

З’єднання:

Під’єднайте P до лінії подачі, а T – до зворотної лінії. Підключіть A і B до двох гідравлічних ліній, між якими необхідно перемикати потік масла.

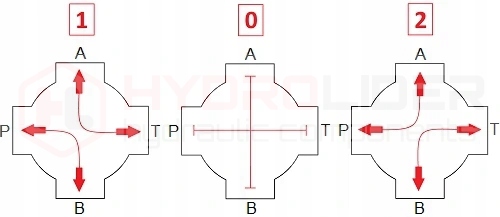

Важіль можна встановити в трьох положеннях. Схема напрямку потоку масла в залежності від положення важеля (фото):

Технічні дані:

• Максимальний потік: 60 л/хв
• Кількість гідравлічних отворів в корпусі: 4
• Внутрішня різьба в корпусі: [BSP] 1/2"
• Матеріал корпусу: чавун
• Максимальний допустимий тиск: 250 бар
• Вага: 1,928 кг
• li>

Діапазон температур і тип масла:

• Допустима температура навколишнього середовища: від -40 C до + 60 C
• Допустима температура масла: від -15 C до +80 C
• Тип масла: гідравлічне масло на основі мінерального масла

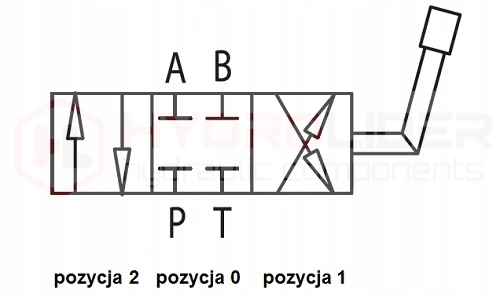

Гідравлічна схема 4/3 нормально закритого кульового крана (фото):
