IBO MAGI MAX 32-100/180

ЕЛЕКТРОННИЙ, ЕНЕРГОЗБЕРІГАЮЧИЙ ЦИРКУЛЯЦІЙНИЙ НАСОС

.

Насос відповідає вимогам до насосів класу енергоспоживання А !

Коефіцієнт енергоефективності насосів серії MAGI становить EEI<=0,23, що відповідно до Регламенту Комісії (ЄС) № 622/2012 є еталонним критерієм для найбільшої енергоспоживання. ефективні насоси.

.

У комплект входить набір гвинтових з'єднань і перехідник для підключення кабелю. Довжина кабелю 120 см.

.

MAGI MAX 32-100/180

Циркуляційний насос забезпечує циркуляцію рідини в закритих системах центрального опалення, інших системах опалення та кондиціонування повітря. Це забезпечує постійну циркуляцію, завдяки чому опалювальна установка працює ефективно.

Використання циркуляційного насоса для центрального опалення є недорогим рішенням, яке підвищує ефективність системи опалення та зменшує втрати енергії пов’язані з нагріванням і охолодженням води в установці.

Насос MAGI MAX характеризується можливістю налаштування насоса в режим ECO, що в більшості випадків дозволяє запускати насос без необхідності його регулювання. Насос включається лише за потреби, що значно економить електроенергію.

Насос виготовлено з міцних конструкційних матеріалів, які гарантують багаторічну безвідмовну роботу.

Висока довговічність двигуна та покращені електричні параметри досягаються завдяки використанню обмоток класу F ізоляція.

Панель керування насосом розміщена у верхній частині двигуна, що полегшує його керування користувачем. Поточне споживання електроенергії відображається на циферблаті панелі.

Застосування:

Циркуляційні насоси серії MAGI MAX в основному використовуються для циркуляції води в системах котлів центрального опалення в домашніх умовах.

Цей насос найкраще підходить для такі системи:

• система опалення зі змінною температурою потоку
• трубопровід системи опалення зі змінною температурою
• система опалення
• система кондиціонування повітря
• промислова циркуляційна система
• система побутового опалення

9 режимів роботи

Користувач може вибрати один з 9 режимів роботи насоса, які відрізняються рівнем тиску, швидкістю обертання та адаптацією до різних потреб системи живлення. Залежно від обраного режиму робота пристрою адаптується до розміру установки, кількості елементів, що входять до неї, і рівня тиску, який забезпечить оптимальну роботу системи. Циркуляція води в установці регулюється, завдяки чому рідина досягає всіх її частин.

Режими роботи насоса:

• ECO (заводське налаштування) - від найвищого до найнижчого пропорційної кривої тиску
• PP2 / PP3 / PP4 / PP5 - пропорційні криві тиску
• CP2 / CP3 / CP4 / CP5 - криві постійного тиску

Режим ECO

Функція ECO автоматично контролює продуктивність насоса в заданому діапазоні. Він регулює потужність насоса відповідно до розміру системи, відповідно до зміни навантаження протягом певного періоду часу. В режимі ECO насос налаштовано на режим пропорційного регулювання тиску.

PP2 / PP3 / PP4 / PP5

Робоча точка буде рухатися вгору та вниз на кривій пропорційного тиску залежно від система потребує потоку, коли попит на потік зменшується, тиск водяного насоса зменшуватиметься, а потреба в енергії зростатиме, він збільшуватиметься.

CP2 / CP3 / CP4 / CP5

робоча точка насоса зміщується вперед і назад на кривій постійного тиску відповідно до вимог системи. Тиск водяного насоса залишається постійним і не має нічого спільного з попитом на потік.

Технічні дані:

• Потужність двигуна: 10-180 кВт
• Напруга: 230В
• Максимальна висота підйому: 10м
• Максимальна продуктивність: 180 л/хв
• Ступінь захисту: IP44
• Клас ізоляції: F
• Максимальна відносна вологість навколишнього повітря: 95%
• Максимальний тиск у центральній системі нагріву: 1 МПа
• Звуковий тиск робочого насоса: 43 дБ (а)
• Допустима температура накачаної рідини: від 2 ° C 95 ° C
• Допустима температура навколишнього середовища: від 0 ° C до 40 ° C
• Максимальне нагрівання поверхні насоса: 110 ° C
• Відстань з'єднань: 180 мм
• Діаметр з'єднання: 2" x 1 1/4"
• Вага: 4,6 кг
• Відповідність стандарту ЕМС: EN61000-6-1 ; EN61000-6-3

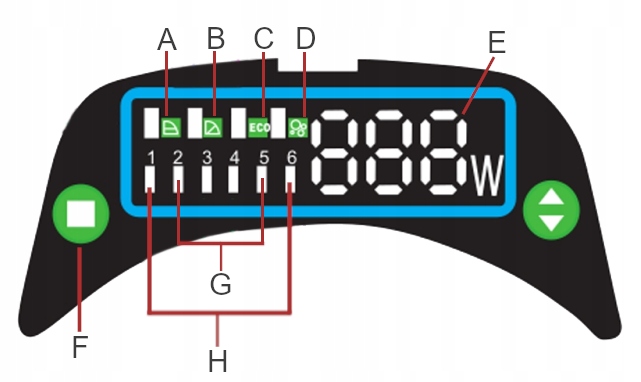

Панель управління:

A - робочі індикатори зг. характеристика постійного тиску CP

B - робочий індекс зг. PP

Cпропорційна характеристика тиску - індикатор функції ECO, що автоматично підбирає параметри насоса в залежності від стану системи центрального опалення. (функція автоадаптації)

D - індикатор функції вентиляції

E - відображення поточного споживання в Waves

Вибір режиму роботи в залежності від типу установки ЦО

A. Підігрів підлоги: оптимальний - ЕКО, інший допустимо - CP2, CP3, CP4, CP5

B. Радіаторна система з окремою подаючою та окремою приймальною трубами: оптимальна - ECO , інше допустимо - PP2, PP3, PP4, PP5

C. Радіаторна система з однією периферійною подаючою та приймальною трубою (послідовна): оптимальний - PP2, інші прийнятні - PP2, PP3, PP4, PP5
