1. Водій У-19

2. Насос центрального опалення ROHTENBACH OHI 25-40/180

Характеристики насоса:

• з підключенням: 1 1/2 дюйма,
• різьбовий чавунний корпус,
• крильчатка насоса з композитного матеріалу
• 3 робочі діапазони (передачі),
• стійкі до корозії,< /li>
• li>
• вбудована система захисту від короткого замикання,
• тиха робота до 38 дБ(A).

Особливості контролера:

• споживана потужність лише 2 Вт,
• гістерезис - 3°C,
• діапазон вимірювання температури : від 25°C до 85°C,
• прямо від виробника,
• польський продукт!,
• міцна та міцна конструкція ,
• довжина кабелю з датчиком (загальна): 130 см.

__________________________

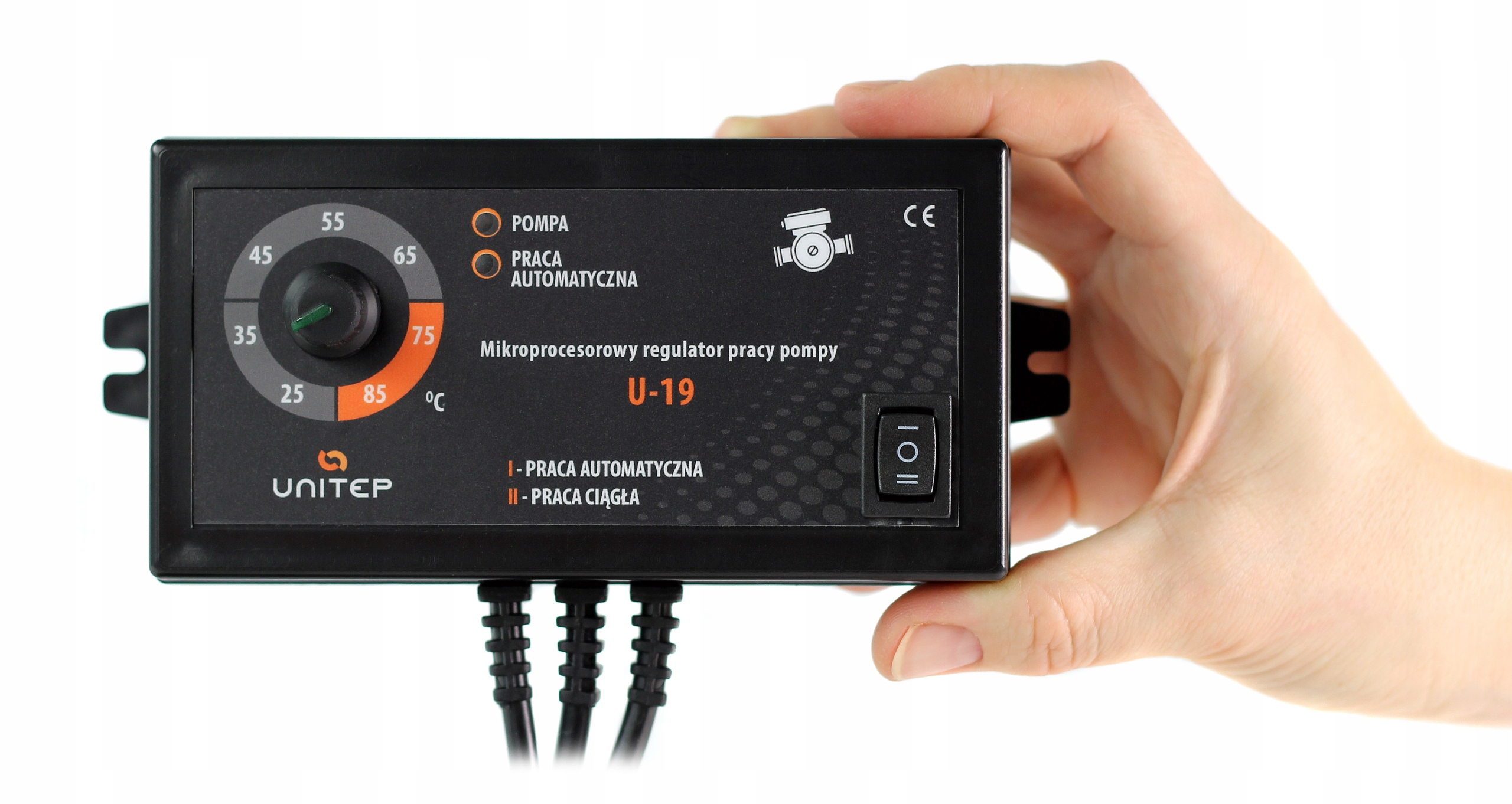

1. Контролер У-19 для насоса ЦО

Контролер У-19 призначений для керування циркуляційним насосом ЦО. Завдання контролера - увімкнути насос, якщо температура перевищує встановлене значення, і вимкнути його, якщо котел гасне (наприклад, через зупинку). Це запобігає непотрібній роботі насоса центрального опалення. що дозволяє економити електроенергію і продовжити термін служби насоса. Це підвищує його надійність і знижує експлуатаційні витрати.

Робота регулятора

Температура включення насоса встановлюється за допомогою потенціометра в діапазоні 25°C-85 °C. Насос вимикається, якщо фактична температура падає на 1°C нижче встановленої температури. Регулятор, крім потенціометра, оснащений двофункціональним перемикачем, який використовується для включення ручного регулятора (сигналізується загорянням світлодіода «Насос»), другий — для автоматичного керування насосом (сигналізується « Автоматичний режим роботи". Детальні інструкції розміщено на передній панелі регулятора.

Технічні характеристики:

• Діапазон номінальної напруги: 230 В 50 Гц
• Потужність тип живлення: змінний струм ~
• Номінальний струм, ПОТУЖНІСТЬ НАСОСА ЦО 230 В/50 Гц: 1 Ампер [A]
• Споживання регулятора: 2 Вт [Вт]
• Діапазон вимірювання температури: від 25°C до 85°C
• Діапазон налаштування температури: від 25°C до 85°C
• Активація захисту: 85°C
• Гістерезис: 3°C
• Увімкнення температура: від 25°C до 99°C. /li>
• Ступінь забруднення поза контролером: 3 - T40 клас захисту II

Кабелі, що виходять з контролера:

• Мережа 230 В (традиційна вилка)
• Датчик температури
• Живлення насоса (3-жильний кабель із вільною насадкою)

2. Насос центрального опалення Насоси ROHTENBACH OHI 25-40/180

IBO Rohtenbach - призначені для примусової циркуляції води в системах центрального опалення. Їх також можна використовувати в сонячних системах опалення, кондиціонування повітря та циркуляційних системах охолодження.

Тришвидкісні двигуни насосів, що дозволяють налаштовувати параметри (продуктивність і тиск), досягнуті пристроями, відповідно до вимог установки. Завдяки конструкції - дуже тихо. Насос повинен бути встановлений на прямій ділянці труби між двома запірними клапанами в місці, доступному для вентиляції, огляду або обслуговування. Насос повинен бути встановлений так, щоб вісь насоса була горизонтальною. Перед встановленням насоса уважно прочитайте інструкцію з експлуатації.

Підйом:

• 1 передача - 2 метри
• 2-я передача – 3 метри
• 3-я передача – 4,5 метри

Потужність живлення та струм:

• 1 передача – 38 Вт / 0,12 A / 18 л/хв.
• 2 передача – 53 Вт / 0, 16 A / 36 л/ хв.
• 3 передача – 72 Вт / 0,20 A / 48 л/хв

Технічні характеристики:

• тип: 25-40/180,
• монтажна довжина: 180 мм,
• мінімальна температура рідини: +2 °C,
• максимальна температура рідини: +110 °C,
• максимальний робочий тиск: 1,0 МПа,
• живлення: 230/240 В – 50 Гц,< /li>
• ступінь захисту : IP44,
• клас ізоляції: I,
• підйом стовпа води: 4,5 м,
• продуктивність 48 л/хв,
• до не встановлюйте насос двигуном вгору або вниз. Двигун завжди слід розміщувати горизонтально,
• не запускайте насос насухо.
