Функції

З революційним тактовим генератором Si5351A від Adafruit ви ніколи не будете шукати інший кристал! Система має точне кристалічне джерело еталонної напруги 25 МГц і внутрішню систему ФАПЧ і дільник частоти, тому вона може генерувати майже будь-яку частоту від <8 кГц до 150+ МГц.

Генератор тактових сигналів Si5351A — це тактовий генератор контролера I2C. Він використовує вбудований точний годинник для керування декількома PLL та дільниками тактового сигналу за допомогою інструкцій I2C. Установивши ФАПЧ і дільник, можна точно встановити будь-які частоти.

Є три незалежні виходи, і кожен вихід може мати різну частоту. Завдяки роз’єму, зручному для макетної плати, або додатковому роз’єму SMA вихідна напруга становить 3 В.

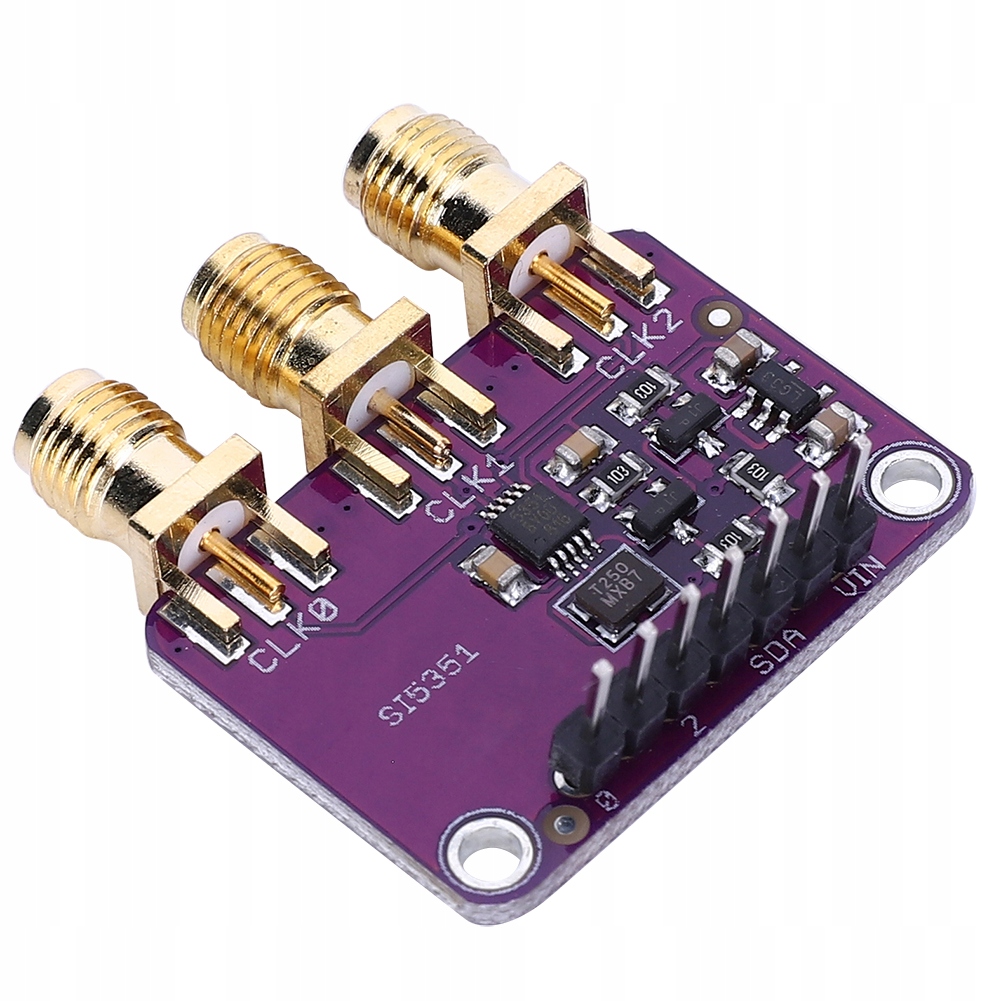

Така зручна маленька мікросхема розміщена на власній друкованій платі з LDO-регулятором 3,3 В, тому її можна живити від 3–5 В постійного струму. Ми також розмістили схему зсуву рівня на лінії I2C, тож ви можете безпечно використовувати схему під логікою 3 В або 5 В.

Найважливіше те, що ми навіть пропонуємо чудові навчальні посібники та бібліотеки, які допоможуть вам почати! Наш код розроблено для роботи з мікроконтролерами та IDE, але його можна легко перенести на вашу улюблену платформу завдяки підтримці I2C.

Специфікація

Тип елемента: Генератор сигналів

Список пакетів

1 x Генератор сигналів
