CM4-IO-BASE-BOX-B - набір для збірки міні-комп'ютера

CM4-IO-BASE-BOX-B - набір для складання міні-комп'ютера на базі Raspberry Pi CM4

Опис

Набір для складання міні-комп'ютера на базі Raspberry Pi CM4 модулі. Він складається з металевого корпусу з вентилятором, блоком живлення та основною платою Compute Module 4 (B).

Основна плата Compute Module 4 IO (B) обладнана спеціальні роз'єми для підключення модуля і контакти всіх інтерфейсів модуля CM4, включаючи роз'єм USB, Ethernet, HDMI, DSI, два роз'єми CSI, 40-контактний роз'єм GPIO, сумісний з модулями HAT. Плата Mini Base Board додатково оснащена годинником реального часу (RTC), гніздом для резервного живлення акумулятора, роз’ємом для вентилятора та слотом для карт пам’яті microSD. У нижній частині плати також є роз'єм M.2 для підключення додаткових модулів або диска, а також роз'єм FFC з інтерфейсом USB 2.0 і HDMI.

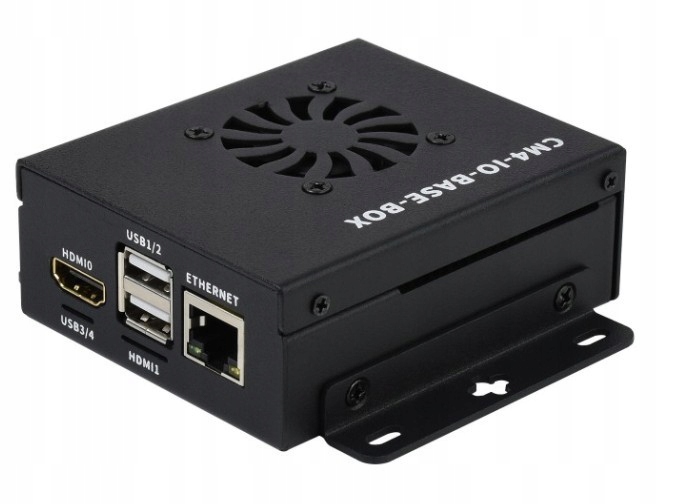

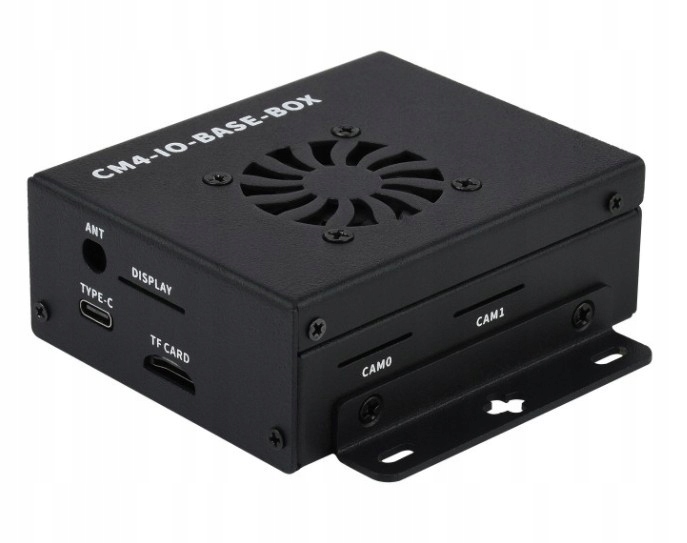

Металевий корпус має отвори для всіх роз'ємів і виріз для вентилятора, що забезпечує краще охолодження системи. Він оснащений численними отворами для легкого встановлення, наприклад, на стіні.

Функції

• Основна плата Compute Module 4 (B)
• Конектор CM4. : підходить для всіх варіантів модуля Raspberry Pi CM4 (не входить у комплект)
• Стандартний 40-контактний роз’єм Raspberry Pi HAT
• Годинник реального часу (RTC) із резервним живленням від батареї
• роз’єм HDMI
• 2 роз’єми для камери CSI
• роз’єми дисплея DSI
• роз’єм RJ45 Gigabit Ethernet li>
• Вбудований USB-концентратор із 2 роз’ємами USB 2.0
• USB-роз’єм типу C для живлення та програмування
• Гніздо для картки MicroSD
• ШІМ-контролер вентилятора 5 В із зворотним зв’язком
• Живлення: USB типу C
• Розміри: 85 x 56 мм
• Отвори для всіх роз’ємів плати
• Виріз для вентилятора (вентилятор у комплекті)
• Безліч монтажних отворів
• Блок живлення 5 В 3 A USB Type-C
• Розміри: 88,1 x 99,8 x 33 мм

В комплекті

• Корпус (з двох частин)
• База вводу-виведення Compute Module 4 Плата (B) (без модуля Raspberry Pi CM4)
• Викрутка
• Fan-4010-PWM-12V
• Набір гвинтів
• Джерело живлення USB Type C 5V 3A
