RS232 RS485 RS422 Modbus Converter на Ethernet MQTT + JSON

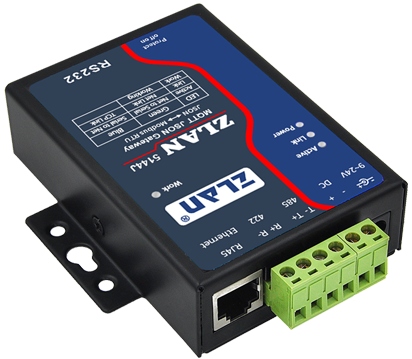

Zlan5144J - це ворота MQTT+JSON до Модбуса, представлена ​​Шанхайом Зланом. Підтримує з'єднання з хмарними серверами в режимі MQTT, конфігурації інтерфейсу, автономного збору даних з інструментів Modbus/Instruments 645, перетворюючи їх у формат JSON та надсилаючи на хмарні сервери. Підтримує близько 100 пунктів збору даних. У той же час його можна використовувати як звичайний прозорий сервер сервера та ворота Modbus.

Підтримує 1 інтерфейс Ethernet. RS232/RS485/RS422 - три типи послідовних портів.

Високоякісне джерело живлення з широким діапазоном напруги 9 ~ 24V забезпечує кращу адаптацію до промислових умов; Аксесуари для монтажу на DIN -рейку, яка може бути обладнана, підходять для встановлення на DIN Rail. Інтегрує функцію воріт Modbus TCP, що дозволяє легко перетворити протокол Modbus RTU в Modbus TCP.

Інтерфейс RS232 підтримує повне, безперебійне зв'язок; RS485 вбудував захист від перенапруг 485.

Для користувачів, які використовують віртуальні послідовні порти, вони можуть використовувати програмне забезпечення ZLVROMCOM ZLVircom для реалізації віртуальних послідовних портів, а оригінальне програмне забезпечення ПК на ПК не потребує модифікації. Ви також можете використовувати протокол Modbus TCP у програмному забезпеченні конфігурації, щоб безпосередньо підключитися до пристрою RTU та досягти мережевого зв'язку.

Zlan5144J can be used for:

• remote monitoring of PLC wirelessly
• energy electronics, intelligent meters
• Automatic systems banking/medical
• Systems in securities
• Industrial automation systems

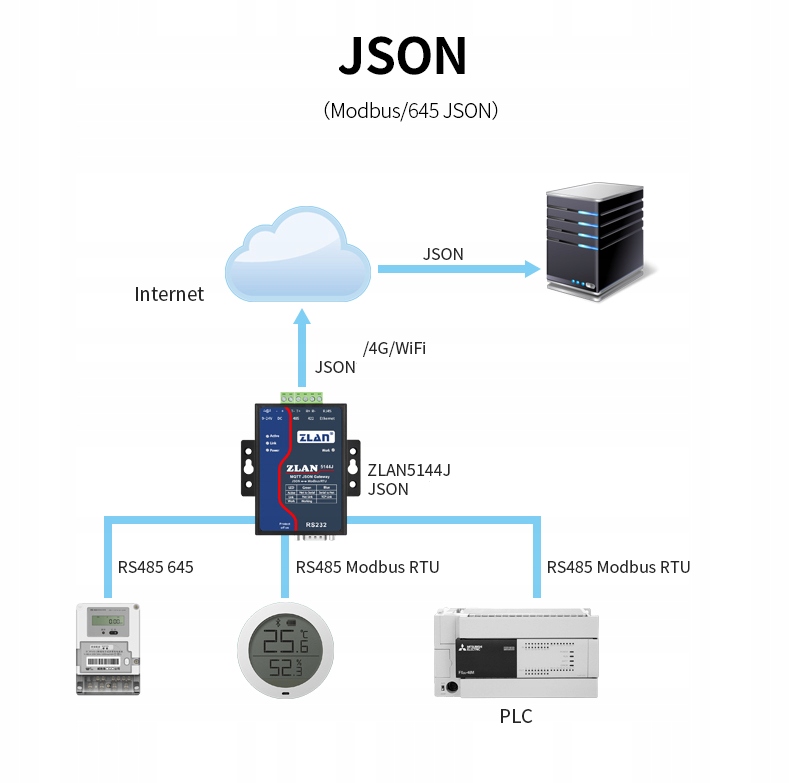

The typical application is показано на малюнку. Оригінальний терасовий порт -пристрій підключений до ZLAN5144, а дані приладу перетворюються у формат JSON та надсилаються в хмару автономною колекцією.

Розширені функції програмного забезпечення

1. Функція воріт Modbus: Підтримка Modbus RTU для Modbus TCP. Постачання воріт, автоматичний збір та зберігання даних; Обслуговування режиму воріт Modbus без зберігання.

2. Функція мульти-хоста: У режимі питання та відповідей мережевий порт дозволяє багатьом комп'ютерам одночасно отримувати один і той же пристрій серійного порту.

3. Функція спеціального пакету серцебиття та реєстрації: полегшує спілкування з хмарою та ідентифікацією пристроїв.

4. Функція аутентифікації пароля: при встановленні підключення TCP, щоб забезпечити безпеку з'єднання.

5. Надсилання та розповсюдження даних HTTP: Хмара може безпосередньо використовувати команди HTTP для взаємодії з даними послідовного порту пристрою.

Загальні функції програмного забезпечення

1. Широкий діапазон живлення: Діапазон живлення 9 ~ 24В. Необов’язковий режим живлення: Режим промислового живлення з блоком терміналу або звичайним режимом живлення.

2. Підтримка трьох типів послідовних портів: rs232/rs485/rs422. Обслуговування апаратних CTS/RTS управління потоком та управління програмою Xon/Xoff.

3. Оптимізація пакетів: сильна продуктивність у реальному часі при вчиненні послідовних портів. Підтримує оновлення програми мережевим портом у системі.

4. Індикатори посилань: 4 типи посилань - сині індикатори зв’язку означає з'єднання TCP, зелене посилання означає підключення кабелю Ethernet. Різні індикатори світла інтуїтивно показують стан пристрою.

5. Конфігурація одним натисканням: Шукайте через мережевий порт за допомогою інструменту Zlan ZLVircom, що дозволяє негайно знайти модуль та конфігурацію мережевих параметрів та послідовних портів.

6. Підтримка рішення DNS: Експлуатація дії як клієнта DHCP та в AP як сервер DHCP

7. Підтримка режимів: TCP -сервер, клієнт TCP, UDP та UDP Multicast. Як сервер, він одночасно підтримує до 100 TCP -з'єднань; Як клієнт, він може підключитися до 8 цільових IP -адрес

8. Функція надсилання Mac: Корисна для управління пристроями у хмарі.

9. Віддалений моніторинг: стан підключення TCP пристрою, стан надсилання та отримання даних послідовного порту за програмним забезпеченням. Віртуальний послідовний порт підтримує функцію моніторингу даних.
