ТОКАРНИЙ ВЕРСТАТ УНІВЕРСАЛЬНИЙ CORMAK TORNADO 360 (360x1000)

Професійний токарний верстат по металу TORNADO 360 (CQ6236K-1000) оснащений 8-ступінчастим редуктором (90-2000 об/хв) з асинхронним двигуном (постійна швидкість). ) 1,5 кВт/400 В - максимальний крутний момент, отвір шпинделя 52 мм. Рекомендується для точіння твердих сталей і механічного точіння. Його можна використовувати для багатьох завдань, таких як точіння внутрішніх і зовнішніх поверхонь, конусів, полірування, нарізання метричної та дюймової різьби, свердління та протягування.

Основні переваги:

• Посилена ребриста поверхня станини токарного верстата забезпечує максимальне зниження вібрації. Крім того, станина точно відшліфована та загартована.
• Цифрове зчитування працює за двома осями поздовжнього та поперечного переміщення слайда. Оброблений електронний сигнал від оптичних ліній візуалізує отримані значення від рухів уздовж осі на цифровому екрані. .
• Оптимальні результати роботи забезпечуються великим отвором шпинделя 52 мм.
• Загартовані та відшліфовані зубчасті колеса у шпиндельному механізмі.
• Відповідна ширина станини 187 мм забезпечує стабільні та точні умови роботи.
• Оснащений ходовим гвинтом і приводним валом для обертання різьби та автоматичної поздовжньої та поперечної подачі.
• Просте регулювання швидкості шпинделя та автоматична подача з ергономічного керування панель до шестерень.
• Можливість обробки великого діапазону різьб без заміни коліщаток перемикання на гітарі. Широкий асортимент точеної різьби: метрика 0,4-7 (36), дюйм 4-60 (36). Точіння правої та лівої різьби.
• Годинник< /b > для обточування різьби, призначений для точного підрахунку ниток. Функція призначена для економії часу, дозволяючи за кілька проходів відкрутити гайку ходового гвинта та вручну швидко повернути опору у вихідне положення.
• Ліжко має змінний міст для повороту великих елементів, наприклад: щит. Ця модель токарного верстата дозволяє виконувати обробку з максимальним діаметром 490 ммзі знятим мостом.
• Висувний ящик для стружки та ящики для інструментів для кращої та ефективнішої роботи.

Технічні дані:

3-кулачковий патрон: 200 мм

Максимальний діаметр обточування над станиною: 360 мм

Діаметр обточування по опорі: 224 мм

Діаметр обточування в виїмці моста: 490 мм

Довжина токарної обробки в фіксованих центрах: 970 мм

Максимальна довжина встановленої частини (токарний тримач/ст. центр): 900 мм

Ширина станини: 188 мм

Прохід шпинделя: 52 мм

Швидкість обертання шпинделя

8 діапазонів (L/H): 90-2000 об/хв

Діапазон швидкості шпинделя: L: 90, 150, 250, 400 / H: 450, 700 , 1200, 2000 об/хв

Наконечник шпинделя: D1-4 CAMLOCK

Конус шпинделя: MK5

Розміри токарної стійки: 75 x 75 x 20 мм

Максимальні розміри інструменту: 16 x 16 мм

Діапазон переміщення верхнього затвора: 90 (0,04) мм

Діапазон поперечного переміщення: 165 (0,04) мм

Діапазон поздовжнього ходу: 750 (0,15) мм

Метрична різьба: (36) 0,4 - 7 мм

Дюйми різьба: (36) 4-60 T.P.I

Кількість і діапазон поздовжніх подач: (32) 0,079-1,291 мм/об.

Кількість і діапазон поперечних подач: (32) 0,017-0,276 мм/о

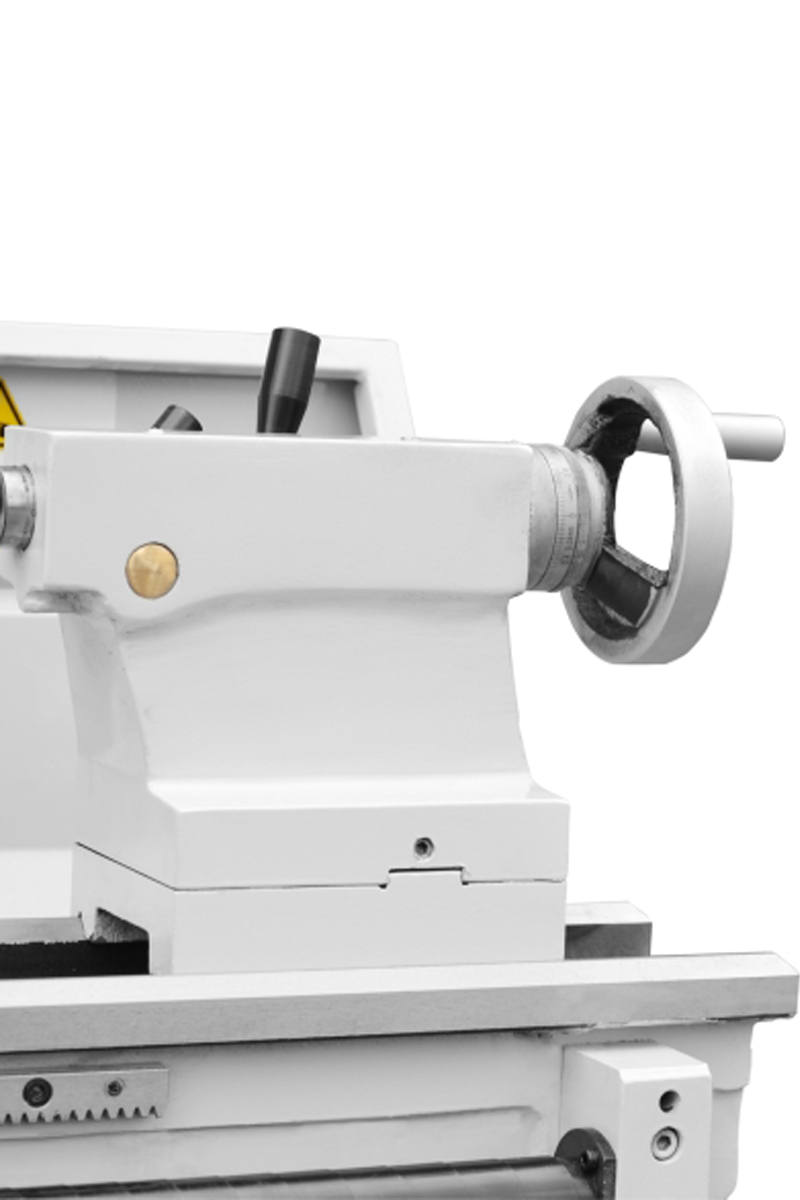

Подача втулки задньої бабки: 70 (0,04) мм

Діаметр втулки підшипника задньої бабки: 32 мм

Конус втулки задньої бабки: MK3

Основний потужність двигуна: 1,5 кВт/ 400 В

Потужність насоса охолоджуючої рідини: 40 Вт

Розміри Г/Ш/В: 1800 x 750 x 1650 мм

Вага: 750 кг

Стандартне обладнання:

• 2-осьове цифрове зчитування
• 3-кулачковий токарний патрон 200 мм
• 4-кулачковий токарний патрон 200 мм< /li>
• Дюймовий диск 250 мм
• Фіксований центр: MK3
• Колеса перемикання
• Фіксована опора
• Рухома опора
li>
• li>
• Втулка редуктора шпинделя
• Система охолодження
• Робочі фари
• Мастило
• Індикатор / годинник різьби
• Гайковий ключ для патрона та стійки інструменту
• Набір робочих інструментів
• Захисні кришки, що відповідають стандартам CE
• Інструкція з експлуатації польською мовою
• li>
• Декларація відповідності CE
