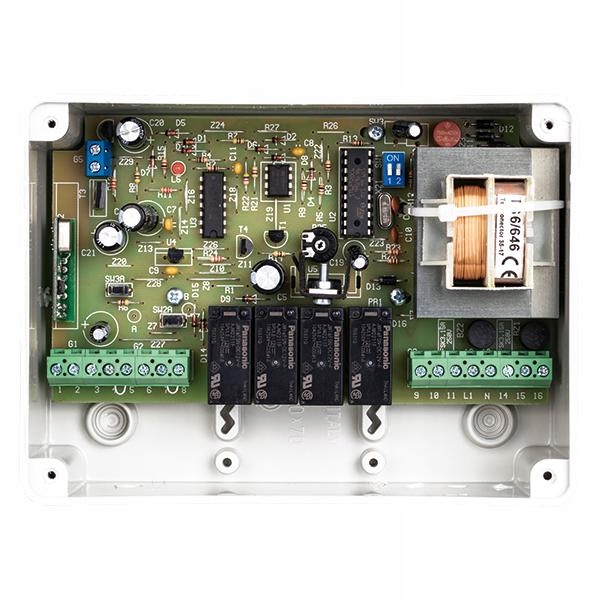

Блок керування ролетними воротами CRS-436XG INEL, 2 канали

Блок керування також постачається з інструкцією з підключення та програмування!

Набір включає два 2-канальні пульти дистанційного керування Inel (PIL-02XB)

Центр керування: двоканальний центр керування CRS-436XG від INEL використовується для керування приводами, що живляться від 230 В змінного струму.

У двоканальному режимі можна керувати двома приводами незалежно один від одного. Контрольна панель може управлятися локально (за допомогою відповідної кнопки, для кожного оператора окремо) або дистанційно (за допомогою пульта). Оснащений входами для фотоелементів (один вхід на кожен диск). Сигнали від пульта дистанційного керування або кнопки місцевого керування змушують цикл рухатися до відкриття, зупинки, руху до закриття та зупинки. Сигнал від фотоелемента (відкритий) під час фази закриття зупиняє привід. Час роботи в обох напрямках обмежений. Їх тривалість встановлюється на потенціометрі R25 в діапазоні від 10 до 120 с.

В одноканальному режимі також можливе підключення сигнальної лампи (230 В AC) і кінцевих вимикачів. Індикатор блимає повільніше під час роботи приводу під час відкривання та швидше під час закривання. Якщо ворота відкриті, світло горить постійно. При повному закритті лампа гасне. Кінцеві вимикачі припиняють рух приводу раніше встановленого часу роботи. Оскільки для керування приводом використовується лише одна кнопка на пульті дистанційного керування, другою кнопкою можна керувати іншим пристроєм (наприклад, іншим центральним блоком). Для цього натискання цієї кнопки замикає контакти на виході G5.

Існує два способи управління приводом: звичайний і автоматичний режим. Під час нормальної роботи сигнали, які послідовно надсилаються від пульта дистанційного керування або кнопки місцевого керування, викликають рух у напрямку відкриття, зупинки, рух у напрямку закриття, зупинки. В автоматичному режимі управління кожен керуючий сигнал розуміється як команда відкриття, а закриття відбувається автоматично через встановлений час. Цей час дорівнює налаштуванню на потенціометрі R25. Якщо ворота закриті, сигнал управління (місцевий або з пульта) починає рух відкривання. Цей рух продовжується, доки не буде досягнуто відповідний кінцевий вимикач або час, встановлений на потенціометрі R25, не закінчиться. Подальші сигнали управління ігноруються. Ворота залишаються відкритими протягом часу, встановленого на потенціометрі R25. Кожен контрольний сигнал, отриманий під час очікування автоматичного закриття, призводить до того, що цей час очікування додається до наступного. За 5 секунд до початку закриття сигнальна лампочка починає блимати з частотою 0,5/с, повідомляючи про майбутнє закриття. Якщо під час закривання надходить керуючий сигнал або спрацьовує фотоелемент, рух повертається назад і ворота негайно знову відкриваються. Цей режим роботи є особливо вигідним, коли багато користувачів використовують ворота чи шлагбаум.

Технічні характеристики:

✔️ Сумісність: Inel

✔️ Колір: білий

✔️ Кількість каналів: 2

✔️ Пам'ять пульта: до 15 пультів

✔️ Частота: 433 МГц

✔️ Напруга живлення: 230 [ В ] 50 [ Гц ]

✔️ Монтаж: в приміщенні на стіну

✔️ Радіус дії: до 150 метрів на відкритих майданчиках, до 35 метрів у приміщенні

✔️ Ступінь захисту: IP 44

✔️ Потужність сигналу: 10 мВт

✔️ Робоча температура: від -10°C до +55°C
