Світлодіодний блок живлення постійного струму DALI 150 Вт 250-1000 мА 64-300 В постійного струму PUSH-dim NFC

5906186590555

Блок живлення DALI з максимальною потужністю 150 Вт - затемнення та функція NFC. 150 Вт. Вихідний струм задається зовнішнім резистором або програмованим NFC в діапазоні від 250мА до 1050мА. Драйвер характеризується широким діапазоном вихідної напруги 64-300V DC. Оснащений функціями затемнення DALI-2 і PUSH з можливістю відключення освітлення без ефекту післясвітіння. Цеджерело живлення є ідеальним рішенням для різних проектів інтелектуального світлодіодного освітлення. Має низьке енергоспоживання в режимі очікування (<0,35 Вт). Металевий корпус тонкого блоку живлення з класом герметичності IP20 призначений для освітлювальних приладів з класом захисту I, таких як лінійний, tri-proof тощо. Крім того, він може підтримувати два набори освітлювальних приладів, з’єднаних послідовно. Перевагою блоку живлення є можливість програмувати його через функцію NFC.

Особливості блоку живлення

• постійний струм

• максимальна вихідна потужність 150 Вт

• можливість налаштувати вихідний струм від 250 мА до 1000 мА за допомогою зовнішнього резистора або NFC

• компенсація світлового потоку за допомогою програмного забезпечення DALI

• широкий діапазон вихідної напруги 64-300 В постійного струму

p>

• підтримка затемнення DALI-2 і PUSH (зовнішній контактор, наприклад, кнопка дзвінка)

• підтримка для логарифмічного та лінійного затемнення

• можливість затемнення до вимкнення без ефекту післясвітіння

• підтримка 2 наборів освітлювальних приладів, з’єднаних послідовно

• лінійний не -ізольований металевий корпус для світильників класу I

• споживання електроенергії в режимі очікування < 0,35 Вт

• 5 років гарантії

Електричні характеристики

Як підключити освітлювальні прилади

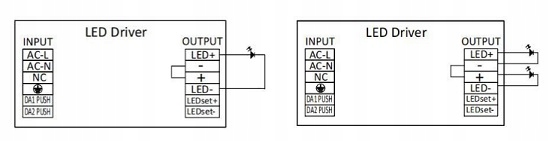

До запропонованого джерела живлення можна підключити один або два світильники. Спосіб підключення показано на малюнку нижче.

Установлення вихідного струму

Нижче показано схему підключення джерела живлення LF-FSD150YA для налаштування вихідного струму за допомогою зовнішнього резистора. Встановлення струму також можливо завдяки функції NFC в блоці живлення.

• заводська настройка струму 350 мА

• струм із максимальним значенням 1000 мА, коли значення опору Rset становить 0-5 кОм

• для вихідного струму 250-1000 мА опір становить від 5 до 20 кОм

еталонна формула для цього діапазону: Iout=5/Rset*1000mA; Rвстановлена ​​одиниця: кОм)

• мінімальний струм 250 мА при опорі ﹥21 кОм

Таблиця, що показує залежність вихідного струму від величини підключеного зовнішнього резистора.

Функції затемнення

Затемнення за допомогою методу PUSH button:

• коротке натискання 0,1-0,5 с вмикає або вимикає освітлення

• утримування кнопки протягом 0,6–9 секунд зменшує або посилює джерела світла

• утримування перемикача довше 15 секунд повертає повну яскравість

Операція, коротша за 0,1 с, не викликає жодних змін у джерелі живлення. Перемикач PUSH підключається послідовно між клемами AC-L і DALI PUSH; Клеми AC-N і DALI2 PUSH замкнуті. Мінімальна глибина затемнення в режимі PUSH: 1% (Iout). Режим затемнення PUSH має функцію пам'яті на випадок будь-яких збоїв живлення. Після повторного ввімкнення світлодіодного драйвера світло повернеться до стану до збою живлення. Максимальна довжина кабелю від перемикача PUSH до найдальшого джерела живлення LED: 135 м; діаметр дроту: 16-22AWG.

Регулювання яскравості освітлення за допомогою інтерфейсу DALI

• заводське налаштування 100% яскравості освітлення

• сигнал DALI підключається до клем DA1 і DA2

• протокол DALI включає 16 груп і 64 IP-адреси

• у режимі затемнення DALI можна підключити паралельно 64 джерела живлення

• мінімальний рівень затемнення 1% від Iout струму

Чи варто купувати цей блок живлення?

Однозначно так, використання в схемах освітлення світлодіодного джерела живлення LF-FSD150YA з інтерфейсом DALI-2 і PUSH-dim dimming дає багато переваг, в першу чергу ефективне управління електроенергією, що призводить до великої фінансової економії, комфорту і зручності використання освітлення. Крім затемнення DALI і PUSH, блок живлення оснащений функцією NFC, завдяки якій можна бездротовим способом задавати його параметри. Сучасні системи освітлення з використанням цього джерела живлення надійні та безвідмовні. Його придбання — це хороша інвестиція в інтелектуальне освітлення 21 століття. Ми є комерційним партнером LIFUD в Польщі. Ласкаво просимо до магазинів.
