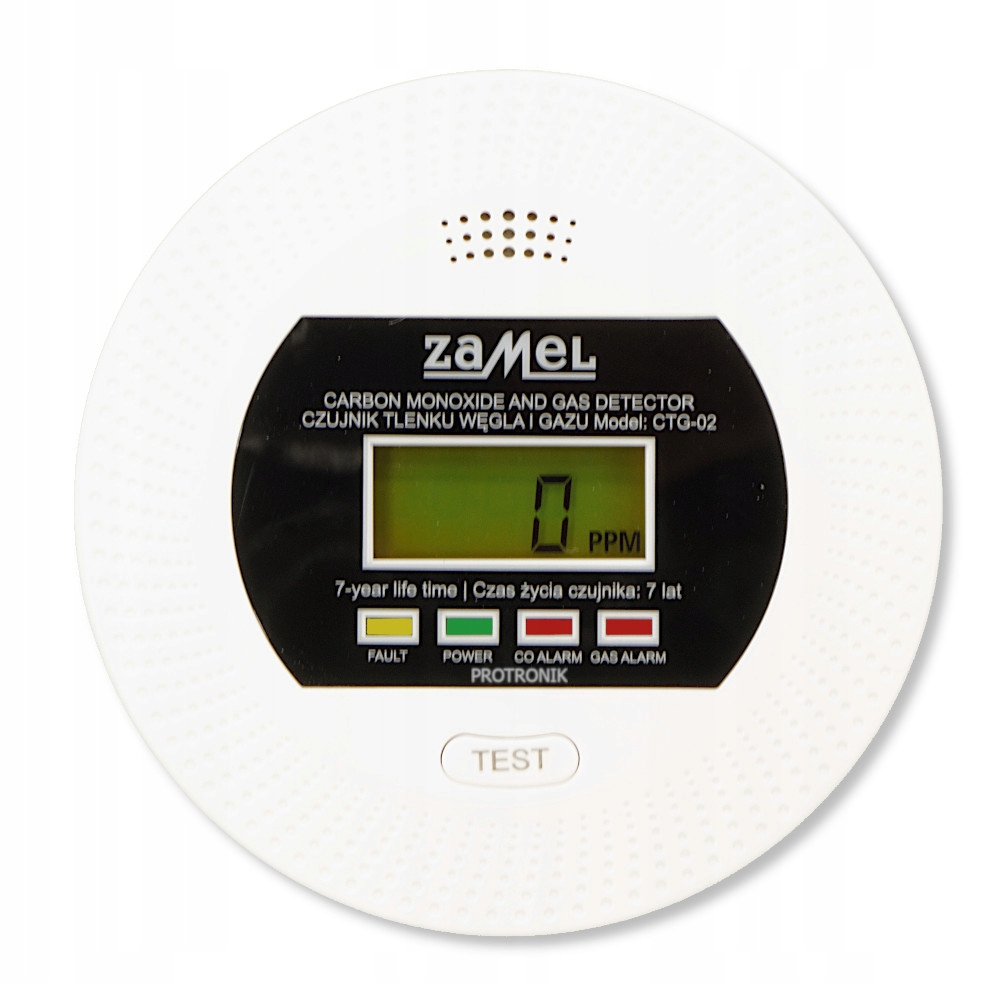

Датчик чадного газу Zamel CTG-02

Датчик CTG-02використовується для постійного моніторингу небезпечної концентрації як окису вуглецю, так і природного газу та пропан-бутану в повітря. При виявленні небезпечної концентрації прилад активує звукову та світлову сигналізацію та відображає рівень концентрації та тип виявленого газу на рідкокристалічному дисплеї. Він живиться від мережі (блок живлення включений), але він також має аварійне живлення від батареї, тому він працюватиме навіть після відключення електроенергії в установці. Він оснащений вдосконаленими напівпровідниковими та електрохімічними датчиками та системою автоматичної діагностики, яка сигналізує про пошкодження датчика. Він відповідає останньому стандарту для датчиків чадного газу: PN-EN50291-1: 2018.

Кожна копія. датчики чадного газу виробництва компанії ZAMEL проходять випробування в спеціалізованій випробувальній камері та отримують сертифікат правильності роботи (виявлення концентрації чадного газу на рівні 300 ppm менш ніж за 3 хвилини).

Датчик оснащений батареєю, а не акумулятором, після повідомлення про її розрядку необхідно замінити її (час роботи батареї в аварійному випадку становить приблизно 1 годину)

Технічні дані:

• живлення: 5 В (блок живлення в комплекті) + аварійне джерело живлення (батарея 3 В типу CR17450)
• тип вугільного датчика: електромеханічний (7 років) термін служби)
• тип газового датчика: напівпровідниковий
• споживана потужність під час споживання приблизно 150 мА
• споживана потужність під час сигналізації бл >рівень звуку: 90 дБ
• РК-дисплей - відображення концентрації газу та повідомлень
• оптична сигналізація тривоги
• рівень виявлення чадного газу відповідно до стандарту PN-EN50291 1:2018
• рівень тривоги виявлення газу ~10% LEL
• рівень захисту IP20
• діапазон робочих температур: від 0 °C до 45 °C
• робочий діапазон вологості: від 0% до 90% RH
• розміри [мм]: 94 x 94 x 34

Особливості:

• датчик 2-в-1, який одночасно визначає небезпечні концентрації чадного газу та газу (природного та пропан-бутану)
• живлення від мережі через джерело живлення, що входить до комплекту постачання
• сигналізація пошкодження та закінчення терміну служби датчика, (автодіагностична система)
• перевірено в Польщі, сертифікат правильного виявлення концентрація оксиду вуглецю на рівні 300ppm менш ніж за 3 хвилини із серійним номером даного блоку
• аварійне живлення від акумулятора (батарея CR17450) на випадок відключення електромережі
• термін служби датчика 7 років
• РК-дисплей, що показує поточний рівень оксиду вуглецю та концентрації газу та інформаційні повідомлення
• Рівні виявлення оксиду вуглецю (відповідно до PN-EN50291-1 :стандарт 2018 року): 30 сторінок на хвилину (понад 120 хвилин) 100 сторінок на хвилину (від 10 до 40 хвилин) 300 сторінок на хвилину (до 3 хвилин)
• оптична та акустична сигналізація (90 дБ)
< /ul>

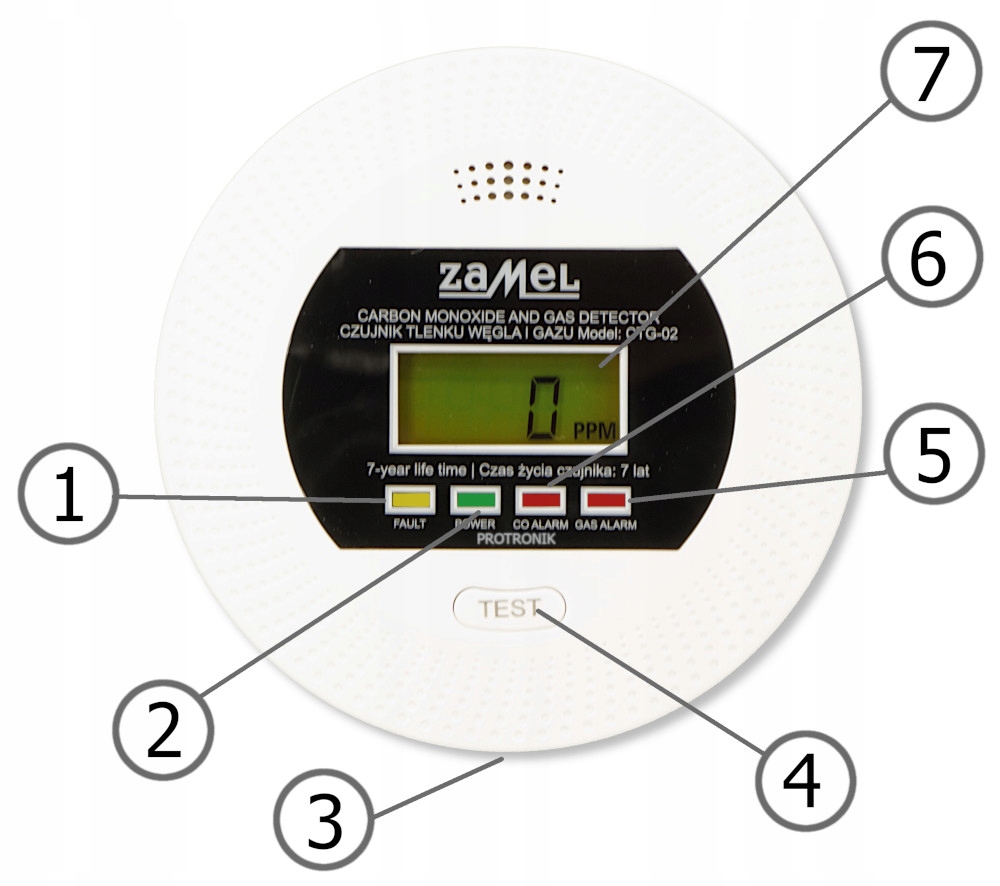

Опис:

1. жовтий діод вказує на несправність датчика

2. зелений діод, що вказує на правильне живлення

3. розетка живлення

4. Кнопка ТЕСТ

5. червоний діод, що показує концентрацію газу

6. червоний діод, що показує концентрацію чадного газу

7. РК-дисплей

Набір включає:

1. Датчик КТГ-02

2. Блок живлення 5 В (довжина кабелю живлення 1 м)

3. акумулятор аварійного живлення

4. монтажні шпильки та гвинти

5. монтажний кронштейн

6. додатково інструкція з експлуатації, сертифікатперевірено ZAMEL

Робота:

• перше ввімкнення : після підключення до джерела живлення пристрій подасть короткий звуковий сигнал, дисплей увімкнеться та відобразить цифри від 180 вниз, що означає, що датчик нагрівається, про що також свідчить блимання зеленого світлодіода живлення. Після завершення прогріву пристрій переходить у звичайний режим роботи, про що свідчить постійне горіння зеленого діода та відображення значення 0 ppm.
• Процедура тестування : після натискання кнопки ТЕСТ пристрій виконує тестову процедуру перевірки працездатності датчика, після чого лунає звуковий сигнал і загоряються дисплей і всі діоди загоряючись зеленим діодом. Це означає, що процедура тестування пройшла успішно. Рекомендується перевіряти пристрій принаймні раз на місяць.
• Сигналізація: коли датчик виявляє небезпечний рівень чадного газу, на екрані з’являється слово CO та рівень концентрації. на дисплеї пролунає сигнал тривоги, а світлодіод ТРИВОГА ГАЗУ почне блимати, коли датчик виявить небезпечний рівень концентрації природного газу або пропану, разом із світлодіодним індикатором ТРИВОГА ГАЗУ почне блимати слово ГАЗ і рівень концентрації цього газу з’явиться на дисплеї. При появі сигналу тривоги негайно провітріть приміщення та негайно покиньте його. Не можна вмикати будь-які інші електричні пристрої, оскільки існує ризик вибуху. Також варто повідомити відповідні служби для перевірки причини наявності газу в повітрі.

• Індикація низького заряду батареї : пристрій обладнано аварійним джерелом живлення від батареї на випадок збою електромережі, але він може живитися від цієї батареї лише тимчасово. Коли батарея розряджена або не встановлена, пристрій видає короткий звуковий сигнал кожні 30 секунд, а на дисплеї відображається символ батареї. У такому випадку батарею слід негайно замінити на нову.
• індикація несправності пристрою- пристрій має систему автодіагностики, яка при виявленні несправності датчика , змушує пристрій видавати 2 коротких звукових сигналу кожні 40 секунд і загоряється жовтий світлодіод. У такому випадку відключіть джерело живлення (акумулятор і джерело живлення) і ввімкніть джерело живлення, щоб датчик знову виконував повну діагностику, як під час першого запуску. Якщо після виконання цього тесту жовтий світлодіод все ще горить, це означає, що пристрій вийшов з ладу.
