МАГНІТНА ПІДСТАВКА ДЛЯ МІСТРІЧНОГО МІСЦЕЛЯ 0-10 TIPS

V07101

ЦІБЛІКАТОР:

• діапазон вимірювання: 0-10 мм
• точність 0,01 мм
• шпиндель Ø 8 мм
• В набір входить:
• Магнітна основа (підставка під датчик) ON/OFF
• Ціферблатний індикатор 0-10мм / 0,01мм
< /ul>

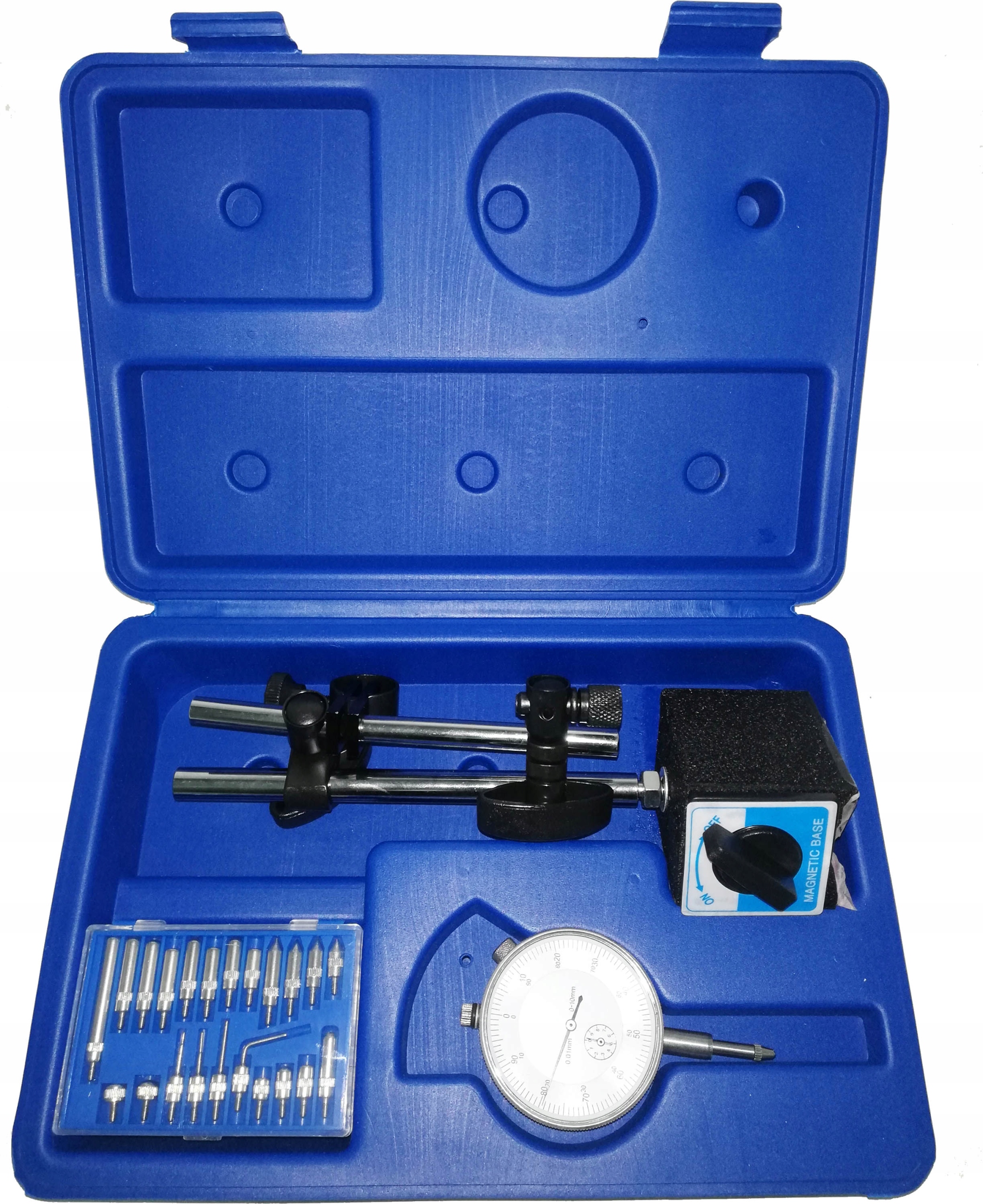

КОМПЛЕКТ МІСТИТЬ:

• Магнітну основу (підставку для датчика) ON/OFF
• Ціферблатний індикатор 0-10 мм / 0 .01 мм
• Валіза
• Поради: 22

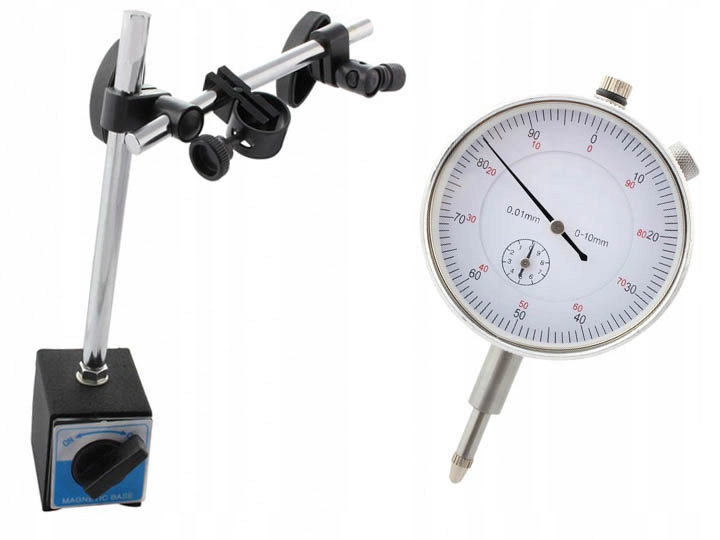

Магнітна підставка для циферблатного індикатора. Точне - незалежне замикання кожної руки Кріплення датчика до задньої ручки. Великий діапазон плечей і сильний магніт Точне, міцне та естетичне виконання.

Технічні параметри:

• можливість установки датчика з монтажним штифтом Φ 8 мм або заднім вушком з отвором Φ 6 мм
• висота всього штатива з магнітною основою близько 235 мм
• розміри основи 50x65x55 мм (довжина x ширина x висота)< /li>
• довжина руки 170, 90, 50
• окремо зафіксовані руки
• регулювання руки
• 0-160 мм (вгору і вниз)
• 0-70 мм (вліво, вправо)
• регулювання кутів - на призмі, на з'єднанні плечей і на датчику
• сильний магніт, вбудований в основу штатива (увімкнено - вимкнено)

Індикатор на циферблаті - елемент промислової автоматики, який перевіряє геометричну форму заданого елемента та правильність підготовки елемента до роботи на певних

циферблатних індикаторах, які розміщені на штативі. . Вони широко використовуються в майстерні під час остаточного приймання та контролю машин.

Датчик буде використовуватися в промисловості: металообробка тощо.

Технічні параметри:

• поділка 0, 01 мм
• діапазон вимірювання 0-10 мм
• монтажний штифт - Φ 8 мм
• діаметр циферблата ~ Φ 55 мм
• сенсор із заднім кріпленням - Φ 6 мм

ПОРАДИ:

• 8 гладких наконечників (різної довжини)
• 5 закруглених наконечників
• 4 конічні наконечники< /li>
• 3 прямі кінчики голки
• 1 зігнутий кінчик голки
• 1 кульковий кінчик
