⭐ Рівень рідини Wifi Tuya

✅ з реле управління насосом! 4

Датчик бездротового рівня рідини ME201WC - це інтегрований пристрій 2 в 1, який є інтегрованим пристроєм 2 в 1, який не тільки вимірює рівень рідини в резервуарі, але й завдяки реле, прикріпленому до набору, автоматично керує підключеним до нього насоса.

Спілкування через мережу Wi-Fi 2,4 ГГц Wi-Fi, датчик надсилає дані до програми "Tuya Smart" або "Smart Life" та виходячи з їх роботи з насосом, забезпечуючи повну автоматизацію процесу заповнення або спорожнення резервуара.

Переваги датчика рівня

• Повна автоматизація роботи насоса : Найбільшою перевагою пристрою є вбудована реле та програмне забезпечення, яке дозволяє повністю автоматично керувати насосом без необхідності використання додаткових контролерів
• Два режими управління Насос вмикається з низьким рівнем рідини для заповнення резервуара і вимикається після досягнення заданого максимуму.

  утилізація (дренаж): насос вмикається з високою рідиною і вимикається після досягнення мінімуму набору. 4 4

Діаграма та принцип роботи

Діаграма та з'єднання

Датчик живиться від напруги 5 В постійного струму прикладеним джерелом живлення (110 В ~ 240 В змінного струму).

Ключовим елементом установки є з'єднує водяний насос через доданий реле стану. Відповідно до інструкцій, це реле адаптоване для роботи з напругою в діапазоні від 110 В до 480 В змінного струму, що дозволяє керувати широким діапазоном водних насосів.

Реле підключається безпосередньо в ланцюг подачі насоса, що дозволяє датчику фізично вмикати та вимикати його потужність Wi-Fi 2,4 ГГц. Принцип роботи

Після встановлення датчика на резервуарі та підключенні насоса до реле користувача конфігурує пристрій у мобільному додатку

введіть висоту кріплення датчика та максимальну глибину рідини в резервуарі

тоді для автоматизаторів Вибирає режим роботи (подача або дренаж)

на основі цих налаштувань та постійного вимірювання рівня рідини, датчик автоматично активує або деактивує реле, включаючи перемикач "додатково дозволяє керувати ручним насосом з рівня програми

Технічна специфікація

• Постачання датчика: ≤100ma @ 5v постійного струму (через мережу AC 110V ~ 240V)
• Мережевий режим: Wi-Fi 2,4 ГГц
• Wi-Fi: до 50 м перешкоди 0,1 м до 4 м
• Точність вимірювання: ± 0,02 м
• Робоча температура: -20 ℃ до 70 ℃
• IP65

Розміри датчика

• База - 80 мм х 80мм
• Переміщення отвору - 65 мм (між фондами)
• 40 мм
• форми)
• - 40 мм
• вища - вища - Z -40 мм
• довжина дроту від датчика - 2,80 м (280 см)

Рівнева збірка датчика рівня

Ми представляємо детальні вказівки щодо правильного складання датчика рівня рідини на основі прикріпленої ілюстрації:

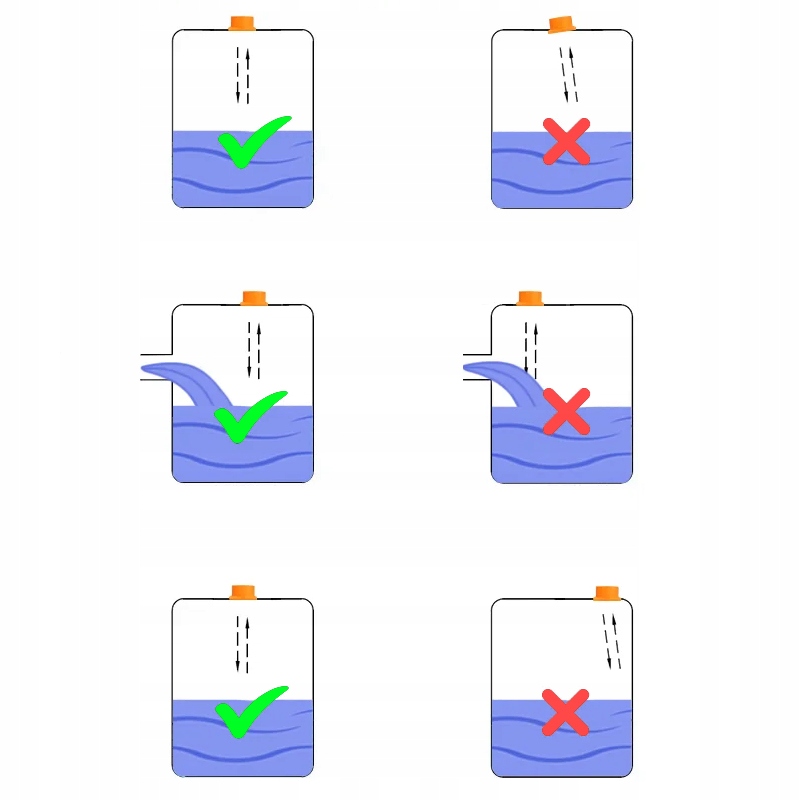

Правильна орієнтація датчика

• Сенсор повинен завжди встановлювати перпендикуляру в рюкітах, що перебуває в рену, inless inless inless inless inless inless inless regist rets ruys
• обрізання, що не прочитає.

Місцезнаходження відносно водопостачання

• Датчик повинен бути встановлений подалі від входу води
• Занадто близько до водопостачання може спричинити явище псевдовиборчого, порушення правильних вимірювань

відповідна відстань між сенсором та бічними стінами (частиною)

li> li> li> li> li> li> li> li> li> li> li> li> li-mistition

li-misticitions li-misticitions (li unlitition unititions (partitionss)

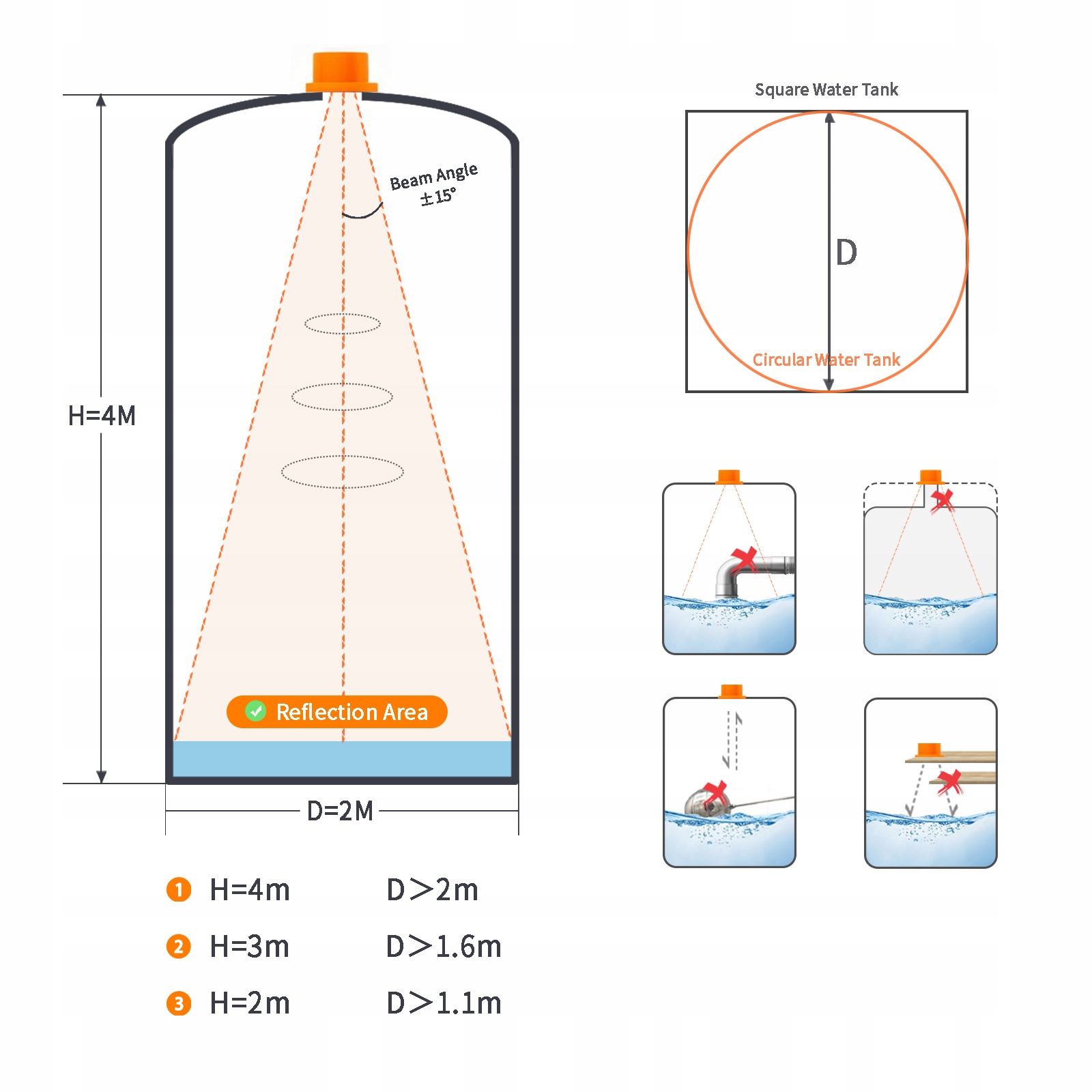

Установка датчика та розподіл хвиль

1. Принцип операції датчика

Датчик рівня рідини встановлений у верхній частині резервуара і випромінює вимірюючий пакет з кутом ± 30 °. Цей промінь включає конічну область, в якій вимірюється відстань до поверхні рідини. Правильне вимірювання відбувається лише в тому випадку, якщо в області відбиття немає перешкод.

2. Вибір резервуара

Для забезпечення належної роботи датчика слід вибрати відповідний діаметр резервуара (d) порівняно з його висотою (h):

• H = 4 м → d> 2 м
• H = 3 M → D> 1,6 м
• H = 3 м → D> 1,6 м
• H = 2 м і 1 і 1,6 м
• H = 2 м і Діаметр D слід вважати найбільшим внутрішнім виміром резервуара.

  3. Правильна збірка датчика

  • Датчик повинен бути встановлений центрально над поверхнею рідини, так що вимірювальний промінь не стикається з перешкодами, такими як труби, структурні елементи або стінки бака.
  • Уникайте складання датчика над елементами, які можуть спричинити порушення хвильового відображення, наприклад над трубами, близько до стін або під виступаючими елементами.
  • Датчик повинен бути спрямований вертикально вниз, щоб промінь покривала всю поверхню рідини у призначеній області відбиття. 4
  • Налаштування датчика занадто близько до стіни резервуара призводить до неправильних показань відбиття від стіни. рідина.

  Підсумок:

  Датчик повинен бути встановлений центрально та вертикально над поверхнею рідини, у резервуарі з відповідним діаметром відносно висоти, без будь -яких перешкод у поля вимірювання променя. Тільки тоді можна отримати надійні та повторювані результати вимірювання рівня рідини
