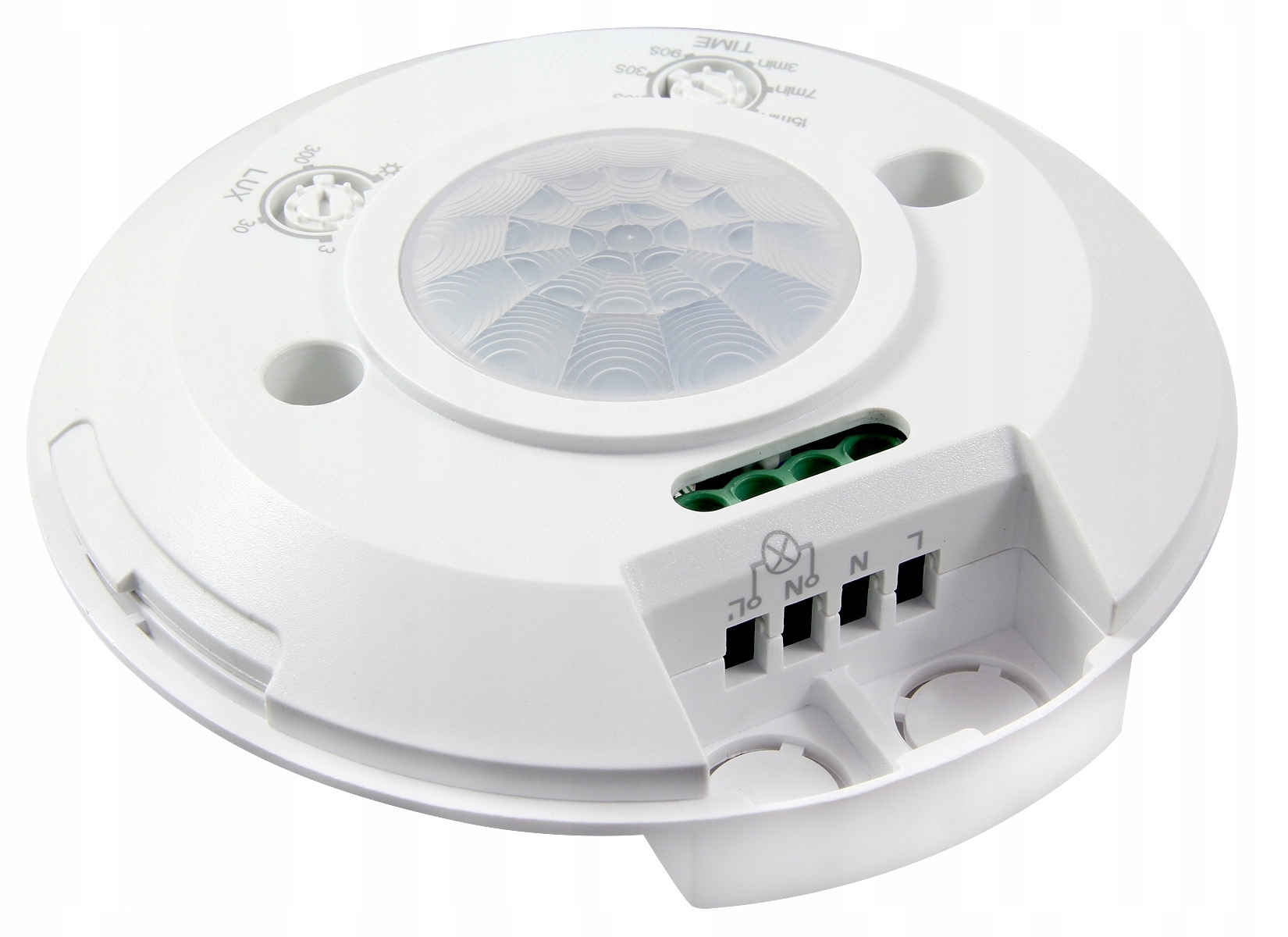

ДАТЧИК РУХУ "EL HOME" MD-18B7

- діапазон 8м/ 380°

- працює з різними типами світлодіодного освітлення

- плавний час регулювання освітленості та інтенсивності світла

Датчик руху MD-18B7 призначений для автоматичного контролю включення освітлення всередині будівлі (або інших електроприладів) після виявлення руху поблизу місця його встановлення. Серцем пристрою є пасивний інфрачервоний датчик із кутом виявлення руху на 360 градусів.

НАЛАШТУВАННЯ ЧАСУ ЗАТРИМКИ (TIME)

За допомогою потенціометра часу затримки ми встановлюємо час, після якого освітлення має вимкнутися з моменту виявлення останнього руху датчиком. Щоб збільшити час затримки, поверніть потенціометр за годинниковою стрілкою. Максимальний час затримки становить приблизно 10 хвилин. Щоб зменшити час затримки, поверніть потенціометр проти годинникової стрілки. Мінімальна затримка становить приблизно 10 секунд.

ВСТАНОВЛЕННЯ ПОРІГУ ІНТЕНСИВНОСТІ СВІТЛА (ЛЮКС)

За допомогою потенціометра порогу інтенсивності світла встановлюємо мінімальний поріг зовнішнього (природного) освітлення на яким повинен працювати датчик руху. Після установки потенціометра в крайнє праве положення датчик руху повинен включити освітлення при дуже низькій інтенсивності зовнішнього освітлення, тобто практично після настання темряви. Положення перемикача слід визначати дослідним шляхом, відповідно до вподобань користувача. Це рішення дозволяє економити енергію, усуваючи автоматичне освітлення, наприклад, удень.

МОНТАЖ

Щоб встановити датчик на стелі, виконайте такі дії:

1. Від’єднайте живлення за допомогою запобіжника або головного вимикача.

2. Поверніть корпус датчика проти годинникової стрілки.

3. Через 2 отвори в кришці монтажної основи позначте місця для 2 дюбелів і кріпильних гвинтів (комплект аксесуарів) у вибраному місці на стелі.

4. У вибраних місцях на стелі стелі, просвердліть 2 отвори, за допомогою дюбелів і кріпильних гвинтів закріпіть основу датчика на стелі

5. Ізолюйте кінці проводів на довжину приблизно 6- 8 мм.

6 .Підключіть датчик до джерела живлення та приймача відповідно до схеми

Підключіть кабель фази живлення (L) до клеми позначено як (L) на клемній колодці датчика.

Під’єднайте живлення нейтрального кабелю (N) датчика та нуль приймача до клеми, позначеної як (N) на клемній колодці.

Під’єднайте фазовий кабель приймача до клеми, позначеної як (L') на клемній колодці.

7. Розмістіть кришку датчика на попередньо пригвинченій основі, поверніть кришку за годинниковою стрілкою.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Напруга живлення: 230 В змінного струму / 50 Гц
• Коефіцієнт захисту: IP20
• Матеріал корпусу: Пластик
• Тип датчика: PIR
• Рекомендоване місце встановлення: стелі, в приміщенні
• Рекомендована висота встановлення: 2,2 - 4 м
• Кут виявлення руху: 360°< /li>
• Діапазон виявлення руху: Ø8 м
• Діапазон регулювання затримки: мін. 10 с ± 3 с максимум 15 хв ± 2 хв
• Діапазон регулювання порогу зовнішнього освітлення: <3 - 2000 лк
• Макс. резистивне навантаження: 2000 Вт
• Макс. індуктивне навантаження: 1000 Вт
• Регулювання параметрів датчика: Так
• Регулювання часу обслуговування освітлення: Так< /b >
• Регулювання зовнішнього освітлення: Так
• Діапазон робочих температур датчика: -18ºC ~ +40ºC
• Розміри датчика (В x Ш x Г): ø115 x 24,3 мм
• Вага нетто датчика: 85 г
< /ul >

ЛОГІСТИЧНІ ДАНІ:

• Розміри упаковки (В x Ш x Г): 120 x 35 x 124 мм
• Вага брутто: 150 г
• Тип упаковки: Картон
