Датчик сутінків GEYA

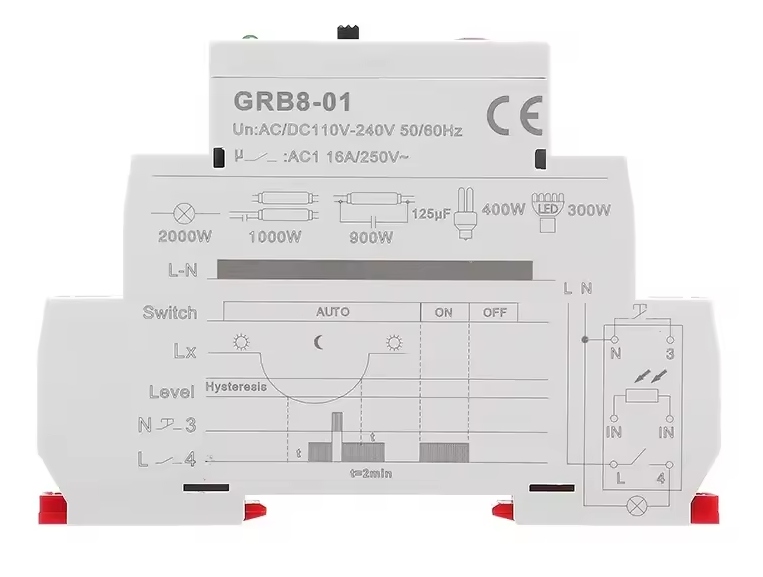

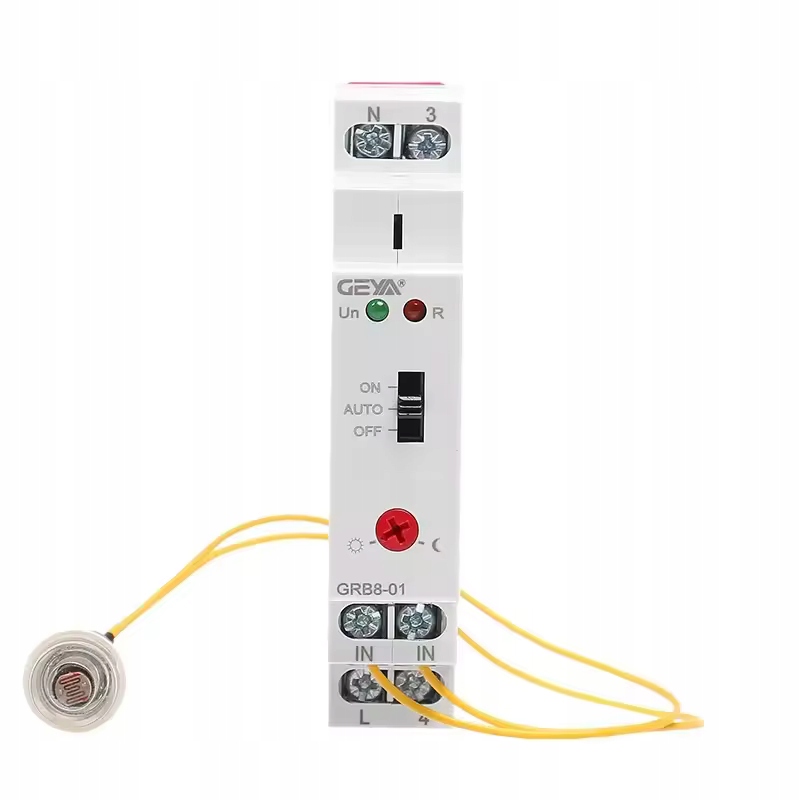

Сутінкове реле GRB8-01 - монтаж на DIN-рейку

GRB8-01 - автоматичне сутінкове реле, яке дозволяє контролювати освітлення в залежності від рівня інтенсивності світла. Завдяки можливості монтажу на DIN-рейку ідеально підходить для домашнього та промислового застосування, де необхідно автоматизувати вмикання та вимикання ланцюгів освітлення. Зовнішній датчик монтується окремо - це дозволяє точно регулювати місце вимірювання інтенсивності світла.

Технічні дані:

• Тип пристрою: сутінкове реле із зовнішнім датчиком
• Модель: GRB8-01
• Функція: ON – AUTO – OFF
• Максимальне навантаження на контакт: 16 A / AC1
• Напруга живлення: 110–240 V AC
• Частота живлення: 50/60 Гц
• Потужність: макс. 2 ВА
• Діапазон напруги живлення: –15% / +10%
• Діапазон чутливості (поріг спрацьовування): 1–100 люкс
• Гістерезис: ±35%
• Затримка спрацьовування: 2 хвилини
• Вихід: 1× SPST (Single Pole Single Throw)
• Вихідні клеми: 3 (COM), 4 (NO – нормально відкритий)
• Напруга перемикання: 250 В змінного струму / 24 В постійного струму
• Мінімальна комутаційна здатність: 500 мВт (постійний струм)
• Індикатор живлення: зелений світлодіод
• Індикатор виходу: червоний світлодіодний індикатор
• Механічна стійкість: 10⁷ циклів
• Електрична стійкість (AC1): 10⁵ циклів
• Робоча температура: від –20°C до +55°C
• Температура зберігання: від –35°C до +75°C
• Ступінь захисту: IP40 (передня панель) / IP20 (клеми)
• Тип монтажу: DIN-рейка (EN/IEC 60715)
• Робоче положення: будь-яке
• Категорія перенапруги: III
• Ступінь забруднення: 2
• Поперечний переріз кабелю: макс. 1×2,5 мм² або 2×1,5 мм²
• Момент затягування: 0,8 Нм
• Сумісність із типами ламп:
• Лампи розжарювання: до 2000 Вт
• Галогенні лампи: до 2000 Вт
• Компактні люмінесцентні лампи: до 400 Вт
• Компенсовані люмінесцентні лампи: 900–1000 Вт
• Світлодіодне освітлення: до 300 Вт

• Датчик освітленості має бути встановлено в місці, яке не піддається прямому штучному освітленню (наприклад, від контрольованого освітлення), щоб уникнути неправильної роботи.
• Після ввімкнення джерела живлення пристрою може знадобитися кілька секунд, щоб стабілізуватися – це нормальна поведінка.
• Установіть реле в електричний розподільний щит і датчик у місці, що відповідає рівню зовнішнього освітлення.
• Зовнішній датчик PLS-01 монтується за допомогою затискача або через монтажний отвір Ø9,6 мм.

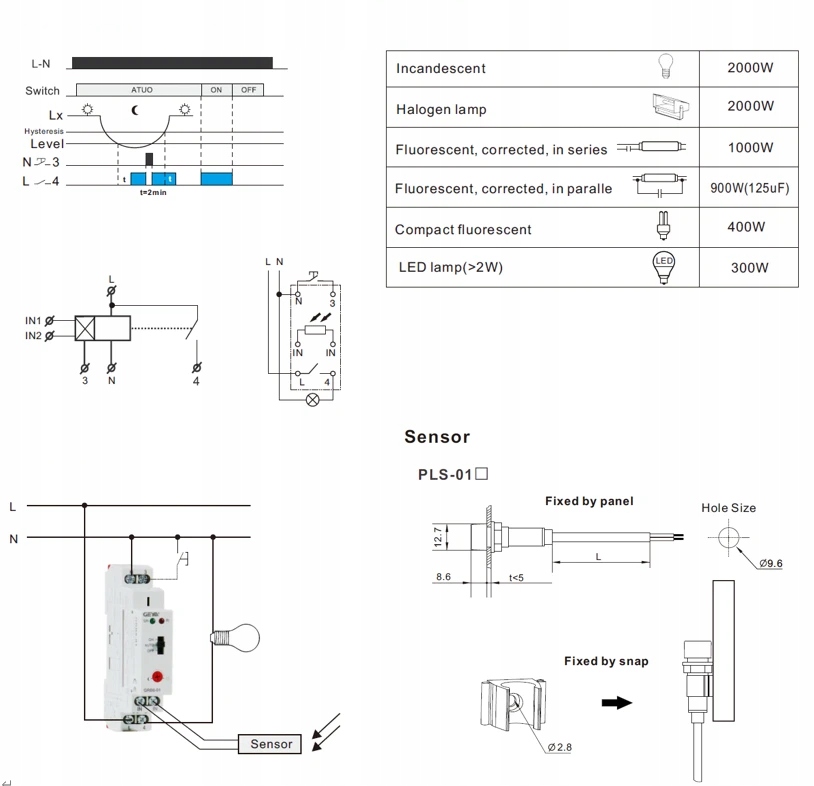

Схема підключення та функції роботи

Пристрій GRB8-01 встановлюється в електрощитку на DIN-рейку. Датчик освітлення PLS-01 підключається до модуля за допомогою сигнальних кабелів. Нижче наведено спрощений опис клем та режимів роботи:

• Клеми живлення: L – фаза, N – нейтраль (AC 110–240 V).
• Керуючий вихід: один релейний вихід SPST – клема 4 (NO – нормально розімкнена). У типовій установці клема 4 подає фазу на навантаження (наприклад, лампочку) після сутінків.
• Входи IN1/IN2: підключення датчика сутінків.
• Режими перемикання функцій:
• ВИМК.: реле вимкнено - світло не вмикатиметься незалежно від умов.
• AUTO: автоматичний режим - пристрій увімкне схему, коли інтенсивність світла впаде нижче встановленого порогу (Lx).
• ON: реле ввімкнено - освітлення постійно активне.
• Регулювання порогу LUX: ручка регулювання дозволяє встановити чутливість у діапазоні від 1 до 100 люкс.
• Гістерезис і затримка: пристрій має гістерезис ±35% і затримку ввімкнення 2 хвилини, що запобігає випадковому перемиканню, напр. при тимчасовому освітленні фарою автомобіля.

Важливо: датчик слід установлювати в місці, захищеному від прямого штучного світла та впливу погодних умов. Для правильної роботи пристрою необхідно підключити нульовий провід.
