ПЕРЕМИКАЧ, ДАТЧИК ТИСКУ,

СТАТ ТИСКУ 50-400 Бар

Виробництво:

Оригінальний продукт торгової марки Hydrolider , символ: 1.35.59.002

Застосування:

Широко використовується в гідравлічних системах сільського господарства, будівництва та промисловості.

Датчик тиску або реле тиску використовується, серед іншого, у гідравлічних системах, де розподільники з електричним керуванням встановлені за допомогою електричних контролерів.

Незамінний у тих випадках, коли після перевищення певного тиску або після завершення певного робочого циклу в системі потрібно зупинити роботу приводу, двигун або інший ресивер.

Принцип роботи:

У гідравлічній системі датчик зазвичай встановлюється на гідравлічній лінії між розподільником і ресивером. , наприклад, гідравлічний циліндр.

Коли заданий тиск перевищено, датчик надсилає сигнал до контролера, який виконує дію, визначену в цій ситуації, наприклад, відключає струм від котушки розподільника.

Технічні дані:

• Зовнішня різьба на корпусі: 1/4''
• Умови експлуатації: можливість роботи в усіх положеннях
• li>
• Максимальна ефективність роботи: 90 циклів на хвилину
• Точність роботи: ± 4% перевірено при 20°C
• Постійне значення гістерезису: ~ 15%
• Тривалість служби: 1 мільйон повторень при налаштуванні тиску 70 бар і 20°C
• Матеріал: діаметр 24 мм, шестикутник із оцинкованої вуглецевої сталі
• Вага: 0,05 кг

Діапазон тиску:

• Максимальний допустимий тиск: 600 бар
• Діапазон регулювання датчика тиску: 40 - 400 бар
• Тип регулювання: затягування або ослаблення поршня
• Метод регулювання: шестигранний ключ на 2 мм

Діапазон температур і тип масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Тип оливи: Гідравлічна олива на основі мінеральної оливи

Електричні властивості:

• Максимальне навантаження: 250 В змінного струму > 0,5 A; 30 В постійного струму > 1 A
• Електричне підключення: відповідно до DIN 43650
• Електричний захист відповідно до DIN 40050 IP65

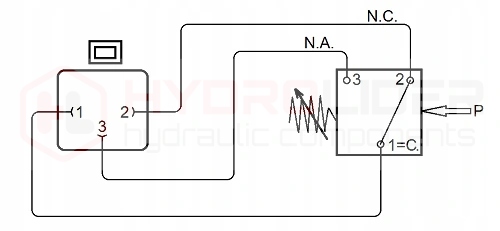

Схема підключення датчика (фото) ):
