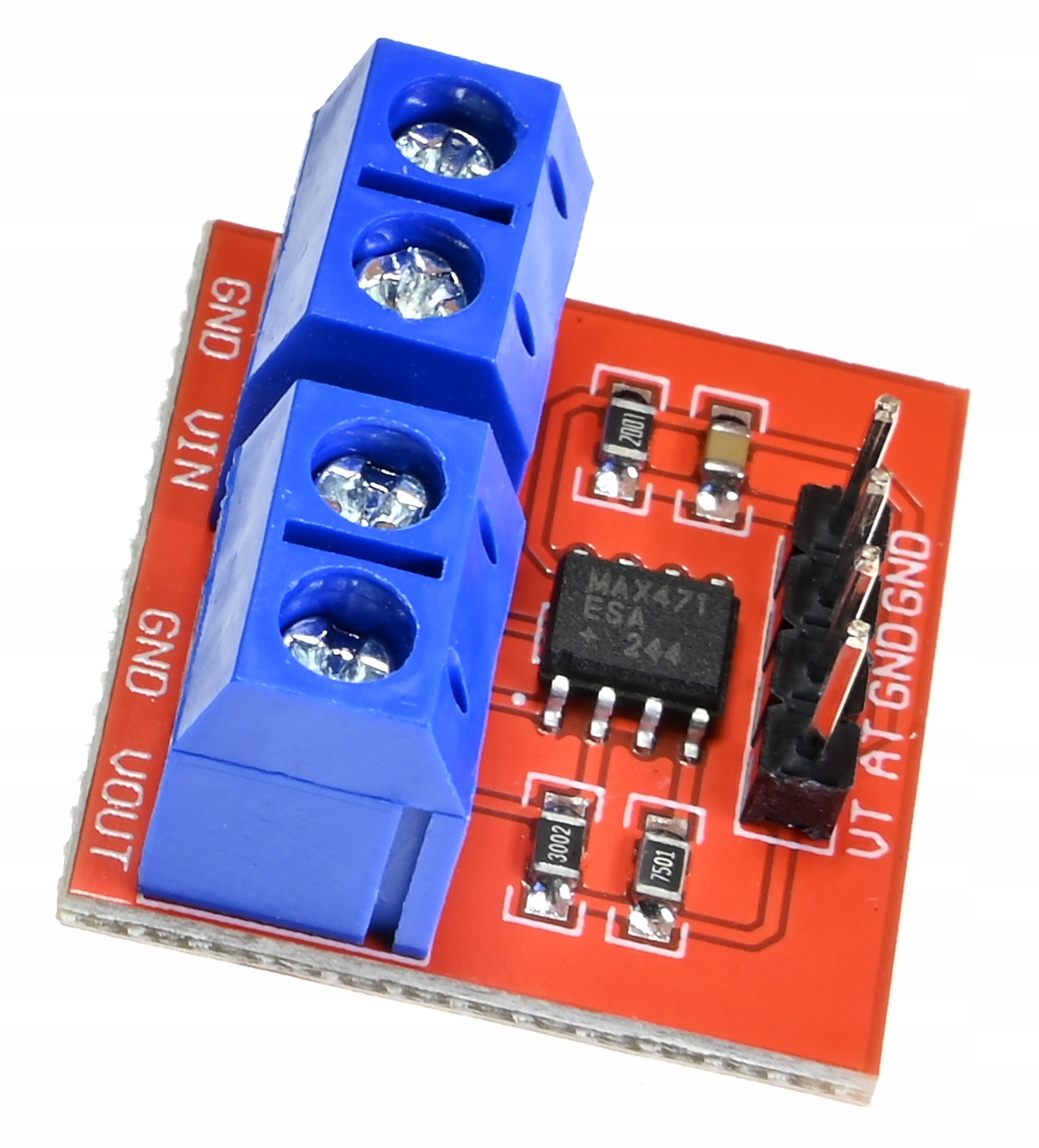

Модуль вимірювання напруги та струму MAX471

Модуль MAX471 забезпечує точне вимірювання напруги та струмув електронних системах. Він розроблений для інтеграції з популярними платформами, такими як Arduino, ESP32 і Raspberry Pi, пропонуючианалоговий вихід 0–5 Ві низькі втрати електроенергії.

Характеристики продукту

✔ Сумісний з Arduino, ESP32 і Raspberry Pi

✔ Діапазон вимірювання напруги: 0-26 В постійного струму

✔ Діапазон вимірювання струму: 0-3 А постійного струму

✔ Вбудований операційний підсилювач для стабільного сигналу

✔ Аналоговий вихід 0-5 В для прямого читання

✔ Низькі втрати потужності (< 0,2 Вт при номінальному навантаженні)

Технічні характеристики

✔ Діапазон вимірювання напруги: 0–26 В постійного струму

✔ Діапазон вимірювання струму: 0–3 А постійного струму

✔ Точність вимірювання: ±1%

✔ Аналоговий вихід: 0–5 В

✔ Розміри модуля: 32 × 17 мм

Застосування

✔ Моніторинг потужності в проектах DIY

✔ Вимірювання споживання струму в батареях і акумуляторах

✔ Контроль фотоелектричних панелей

✔ Контроль струму двигуна та приводу

✔ Інтеграція з Інтернетом речей і системами автоматизації додому

Підключення

✔ Goldpin:

• VT → аналоговий вхід мікроконтролера (вимірювання напруги)
• AT → аналоговий вхід мікроконтролера (вимірювання струму)
• GND → земля мікроконтролера
• GND → земля мікроконтролер

✔ Гвинтові клеми:

• GND + VIN → підключіть джерело напруги для вимірювання (0-26 В)
• GND + VOUT → вихід напруги на модулі (вимірювання напруги)

Примітки

• Струм вимірюється шляхом послідовного з’єднання модуля між VIN (струмовий вхід) і VOUT (струмовий вихід).
• VT забезпечує сигнал, пропорційний виміряній напрузі, AT — виміряному струму.
