ДАТЧИК ВИТРАТИ РІДИНИ-МОДУЛЬ РЕЛЕ
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 15
Просматривая «ДАТЧИК РАСХОДА ЖИДКОСТИ - МОДУЛЬ РЕЛЕ» данный товар из каталога «Датчики и преобразователи», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
МОДУЛЬ З РЕЛЕ ДЛЯ ВИТРОМІРІВ
.
Модуль виявляє імпульсний сигнал (типовий для більшості витратомірів) і на його основі керує зовнішнім пристроєм через реле.
.
Якщо немає сигналу від витратоміра, контакт COM замикається за допомогою NC (і розмикається за допомогою NO), однак, після виявлення сигналу від витратоміра, контакт COM буде замкнутий за допомогою NO (і розмикається за допомогою NC) доки витратомір дає імпульси (як довго тече рідина)
.
Тож за допомогою цього модуля ви можете легко керувати пристроями, наприклад, насосами, електромагнітними клапанами тощо, які слід увімкнути після виявлення потоку рідини (ми використовуємо контакти COM і NO) або навпаки, тобто ввімкнути вимкнутиданий пристрій після виявлення потоку рідини (ми використовуємо контакти COM і NC).
.

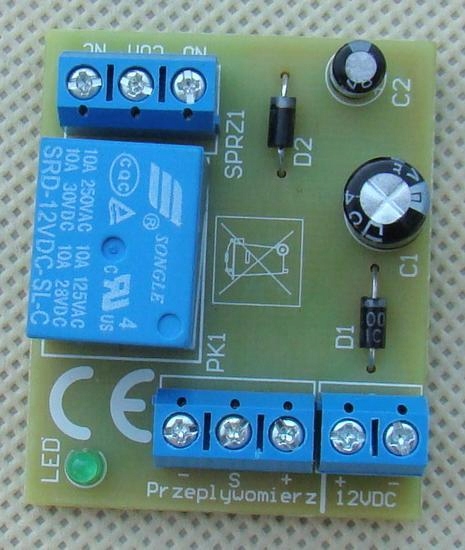

Є 3 контакти реле: COM (загальний), NO (нормально відкритий) і NC (нормально замкнутий). Коли виявляється потік рідини, світлодіодний індикатор у модулі також світиться.
Технічні дані:
- джерело живлення 12 В постійного струму
- струм споживання макс. 50 мА
- мінімальна частота вхідних імпульсів 3 Гц
p>- максимальний час реакції після виявлення руху рідини: 1 секунда
- максимальний час реакції після припинення руху рідини: 2 секунди
- максимальне навантаження на контакти реле 5А
- розмір плати 5*4 см
.
Нижче приклад підключення.
.
Живлення куба "12V" (червоний - плюс, чорний - мінус)
.
Підключити витратомір:
- земля /мінус до "-"
- плюс до "+"
- імпульсний сигнал до "S"
Контролер абсолютно новий.
.
У нас також є блоки живлення 12 В для контролера .
