Датчики адаптер для контролер освітлення сходів
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 3
Оплачивая «Датчики адаптер для контроллер освещения лестницы», вы можете быть уверены, что данный товар из каталога «Исполнительные элементы» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

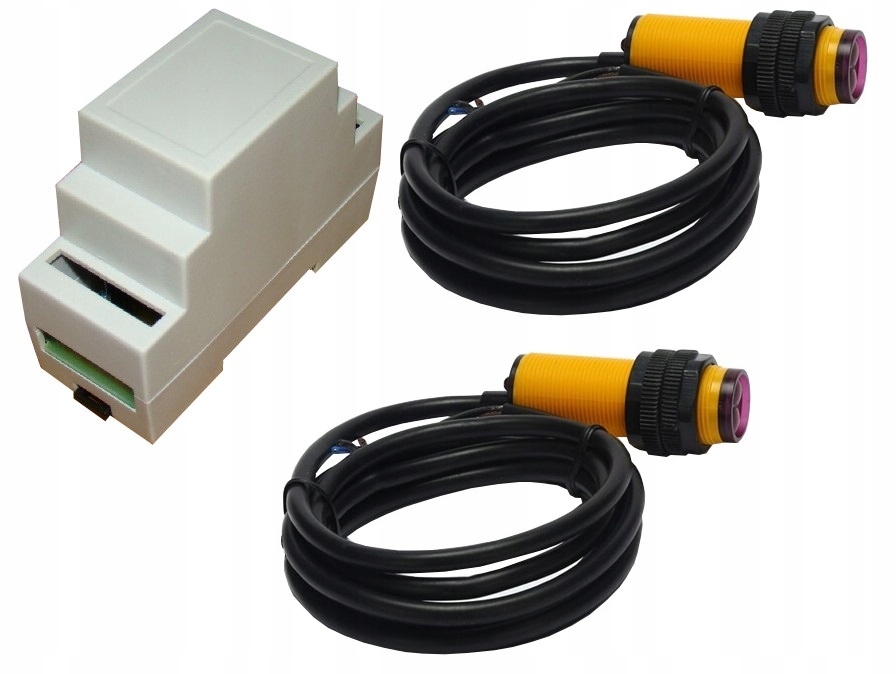

Предметом цієї пропозиції є два світловідбиваючі датчики + адаптер, що дозволяє підключати їх до популярних сходових контролерів S-H1 або S-H2.
.
ЦЕЙ НАБІР ПРОДАЄТЬСЯ В КОМПЛЕКТІ
.
ДУЖЕ ЛЕГКО ПІДКЛЮЧЕННЯ
Адаптер дозволяє легко підключати датчики типу E18-D80NK до популярних контролерів сходів. Датчик E18-D80NK є простим фотоелектричним датчиком відбиття. Живлення датчика 5VDC. Датчик має вихід з відкритим колектором, тому при виявленні об'єкта вихід вмикається - з'являється земля.
.
Коли об'єкт знаходиться в полі зору (в у цьому випадку людина, що проходить повз). , світлодіод датчика вмикається, а вихід показує низький стан (земля).
.
Опис кабелів датчика:
- коричневий - джерело живлення +5 В
- синій - земля, тобто - 5 В
- чорний - для вихід на землю (відкритий колектор)
.
Технічні дані датчика:
- Напруга живлення: 5 В постійного струму
- Тип світла: модульований інфрачервоний
- Максимальне споживання струму (без навантаження): 10 мА
- Максимальне вихідне навантаження: 100 мА (достатньо для прямого підключення реле)
- Максимальний діапазон: 3-80 см (регулюється із задньої сторони датчика)
- Час відгуку: <2 мс
- Довжина кабелю: ~200 мм
- Діаметр: 18 мм
- Довжина: 71 мм
- Виявляє непрозорі та прозорі об’єкти
Датчик на задній панелі має гвинт, який регулює максимальну відстань, на якій він виявляє об’єкти, повертаючи його за годинниковою стрілкою, ви збільшуєте відстань виявлення.
.
Адаптер дозволяє легко підключити два таких датчика до одного контролера сходів, наприклад, S-H1.
.
Адаптер має кілька функцій:
- знижує та стабілізує напругу від 12В до 5В для датчиків
- має 2 вбудованих розділових сигнальних реле
- мінімізує швидке перемикання датчика, коли об'єкт знаходиться на межі діапазону виявлення
.
Пам’ятайте, що відбиваючий датчик посилає промінь світла (зазвичай інфрачервоний), і коли він відбивається від перешкоди та повертається до датчика, цей стан позначається як сигнал землі. Якщо об’єкт знаходиться на межі діапазону, датчик може вмикати та вимикати вихід багато разів на секунду (тоді ми спостерігаємо швидке блимання світлодіода на задній панелі датчика), що може призвести до деренчання реле та призвести до неправильної роботи контролера сходів. Для цього адаптер має невелику затримку часу, приблизно 0,5 секунди, що значно зменшує цей ефект.
Встановлення датчиків E18-D80NK.
.
Як і більшість фотоелектричних датчиків, E18-D80NK не слід встановлювати поблизу джерел тепла. Його не можна піддавати впливу сильного сонячного світла, сильного штучного освітлення або поблизу люмінесцентних ламп. Датчик можна встановлювати як в отвір (діаметром 18 мм) в будівлі, наприклад, в гіпсокартоні або пінополістиролі, так і в стінах, наприклад, вмонтувавши його в торцеву кришку глибокої електрокоробки. Адаптер встановлюється поруч зі сходовим контролером. З’єднання між датчиком, адаптером і сходовим контролером має здійснюватися за допомогою кабелю з поперечним перерізом не менше 0,5 мм2 і бути якомога коротшим. Найкраще прокладати ці кабелі подалі від інших кабелів, щоб уникнути можливих перешкод.
.
Нижче наведено приклад, де розташування датчиків показано зеленими стрілками.
.
Загалом датчики E18-D80NK мають діапазон, за заявою виробника, до 70-80 см, реально приблизно до 50 см, чого достатньо для типових сходів 100-120 см шириною. Припустимо, що сходи мають ширину 110 см (розмір Найкраще встановлювати датчики на висоті (розмір h на малюнку нижче) від талії до плечей людей, які користуються сходами, оскільки на цій висоті ширина людини є найбільшою, і на цій висоті датчик не буде стимулюватися. дрібними домашніми тваринами. Звичайно, після установки датчика необхідно налаштувати чутливість, занадто низька чутливість значно зменшить дальність виявлення об'єкта, а занадто висока чутливість викликає ризик помилкових спрацьовувань. Тому його слід налаштувати експериментальним шляхом.
.
Пам’ятайте, що вищезазначена пропозиція включає 2 датчики відбивання та адаптер. Решту системи, тобто сходовий контролер, блок живлення 12 В, світлодіодні стрічки, необхідно придбати самостійно.
Підключення адаптера.
.
Адаптер має 5-контактний роз’єм у верхній частині, до якого ми підключаємо джерело живлення 12 В адаптера та вихід від адаптера до контролера сходів, зокрема це окремі контакти верхнього роз’єму зліва:
1/ джерело живлення мінус 12 В (земля)
2/ плюс джерело живлення 12 В
3/ вихід вбудованого реле верхнього датчика, який підключений до виводу WG сходового контролера S-H1
4/ загальний контакт верхнього і нижнього реле, який підключаємо до контакту між WG і WD контролера S-H1
5/ вихід реле нижнього датчика, який підключений до виводу WD сходового контролера S-H1
.
Адаптер також має 4-контактний роз’єм унизу, окремі контакти роз’єму зліва:
1/ вихід мінус 5 В (земля) для живлення обох датчиків E18-D80NK (з позначкою "OUT")
2/ вихід плюс 5 В для живлення обох датчиків E18-D80NK (з позначкою "5 В")
3/ вхід від датчика E18-D80NK у верхній частині сходів (з позначкою "IN1")
4/ вхід від датчика E18-D80NK внизу сходів (з позначкою "IN2")

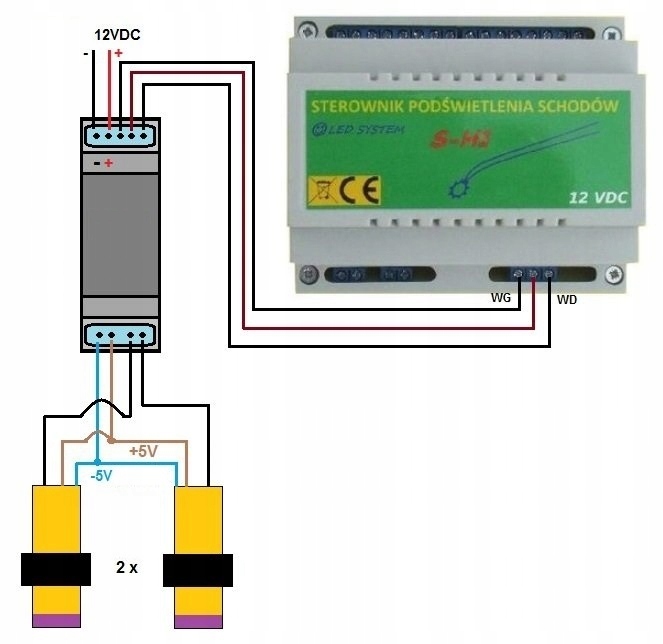

Нижче наведено схему підключення двох датчиків E18-D80NK до адаптера та контролера S-H1.
.
Як бачимо, 2 датчика E18-D80NK підключаються до адаптера знизу та з верхнього джерела живлення 12 В постійного струму. На схемі також показано підключення сигналів (всього 3 дроти) до входів WG та WD сходового контролера S-H1.
.
Звичайно, його джерело живлення також має бути підключено до контролера сходів та решти сигналів відповідно до інструкцій S-H1.
Пам’ятайте, що вищезазначена пропозиція включає 2 датчики відбивання та адаптер. Решту системи, тобто сходовий контролер, блок живлення 12 В, світлодіодні стрічки, необхідно придбати самостійно.
.
.
Адаптер кріпиться на DIN-рейку, ширина модуля 3,5 см.
Крім того, датчики БЕЗКОШТОВНО поставляються з кришками з нержавіючої сталі.Кришка має розмір 75x75 мм і виготовлена з листового металу товщиною 1 мм. Як ви можете бачити на фото, він має отвір для датчика відбивання, а з боків два отвори для кріплення до стіни із типовою відстанню 60 мм.
.
Маска дозволяє швидко встановлювати датчик у глибоку коробку FI60 або безпосередньо в будівлю, гіпсокартон, дерево тощо. Звичайно, ви можете пофарбувати маскувальні панелі в колір стіни або покрити їх шпоном тощо.
Поруч наведено приклад складання датчика з кришкою.
