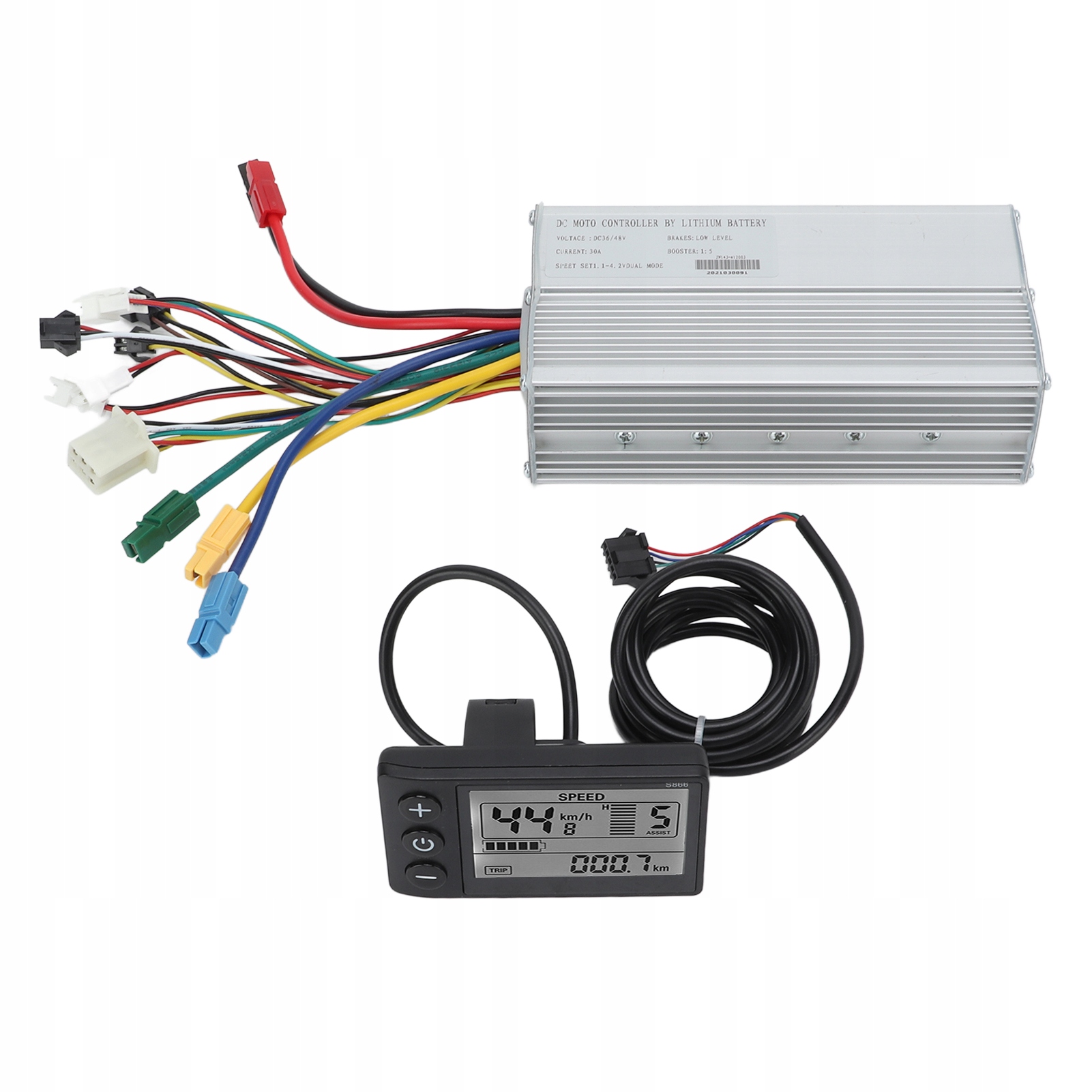

Комплект панелі РК-дисплея S866 DC 36 В/48 В для електросамоката 30 A для двигуна 1000 Вт

Технічні дані:

Тип елемента: S866 LCD інструмент і комплект контролера

Колір: як показано на малюнках

Підсилювач: 1:5

Матеріал: алюмінієвий сплав + ABS-пластик

Вага: близько 714 г/25,2 унцій

Номінальна напруга контролера: 36 DC В/48 В

Максимальний струм контролера: 30 А

Налаштування швидкості контролера: 1-4,2 В

Вхідний сигнал гальма контролера: низький

Застосовна потужність двигуна: 1000 Вт

Розмір коробки контролера: прибл. 149x84x42 мм/5,9x3,3x1,7 дюйма, розмір метра: приблизно 81x48 мм/3,2x1,9 дюйма

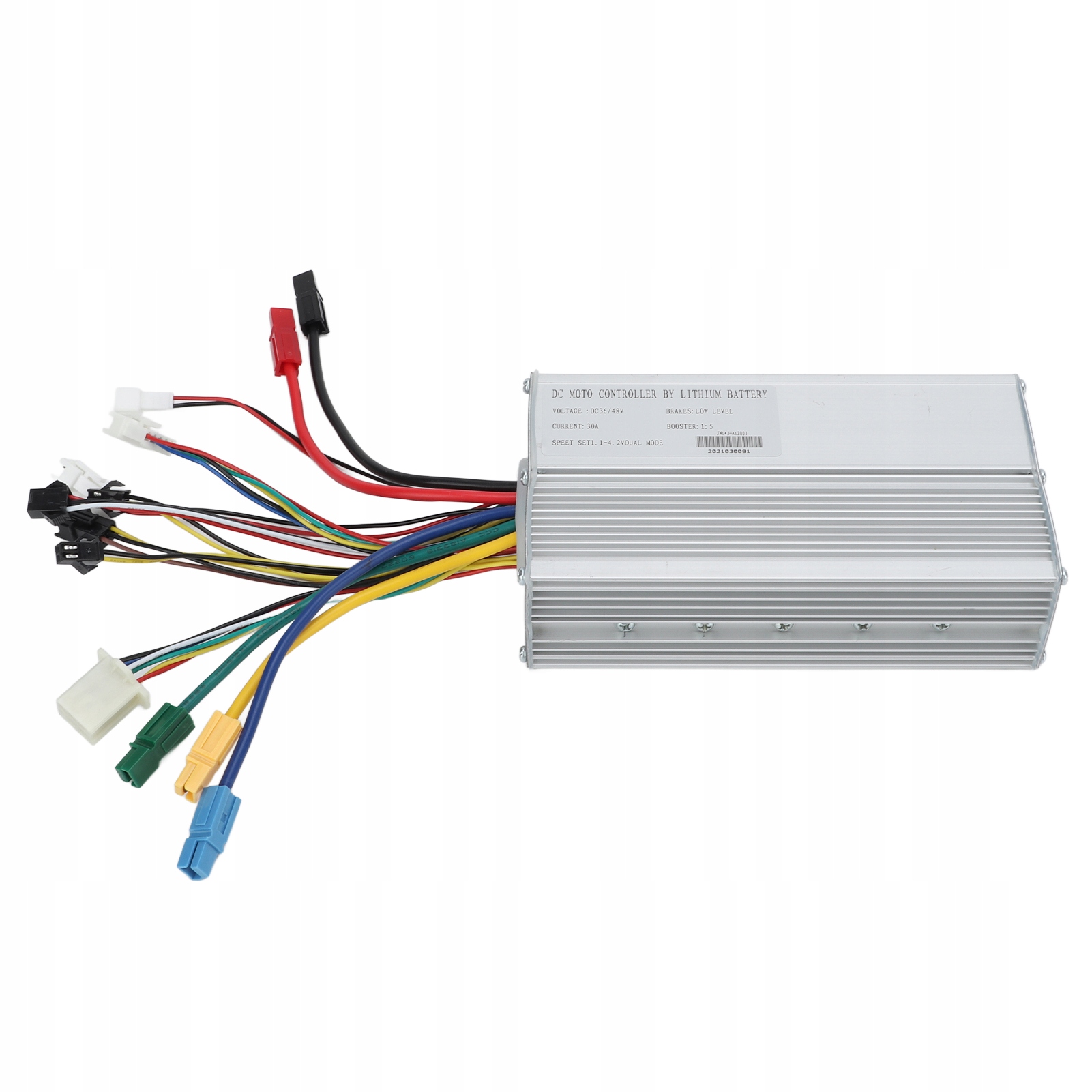

Визначення кольору дроту контролера:

1. Жовтий, зелений, синій, один дріт із великою головкою: дріт двигуна

2. Червоний-білий-чорний-синій-зелений-жовтий Дворядний шестижильний порт: кабель двигуна

3. Червоно-чорна одна лінія з великою головою: лінія електропередачі

4. Червоний, синій, чорний, зелений і жовтий однорядний п’ятипровідний порт: інструментальна лінія

5. Чорно-жовта лінії (дві): лінія ручки відключення гальма

6. Червоні та чорні лінії: лінія ручки газу

7. Коричнево-чорно-жовта лінія: лінія датчика потужності

8. Чорна та червона лінії (дві): лінії фар.

Робоча напруга лічильника: сумісний з DC 24 В, 36 В, 48 В, 60 В (налаштування вибору лічильника).

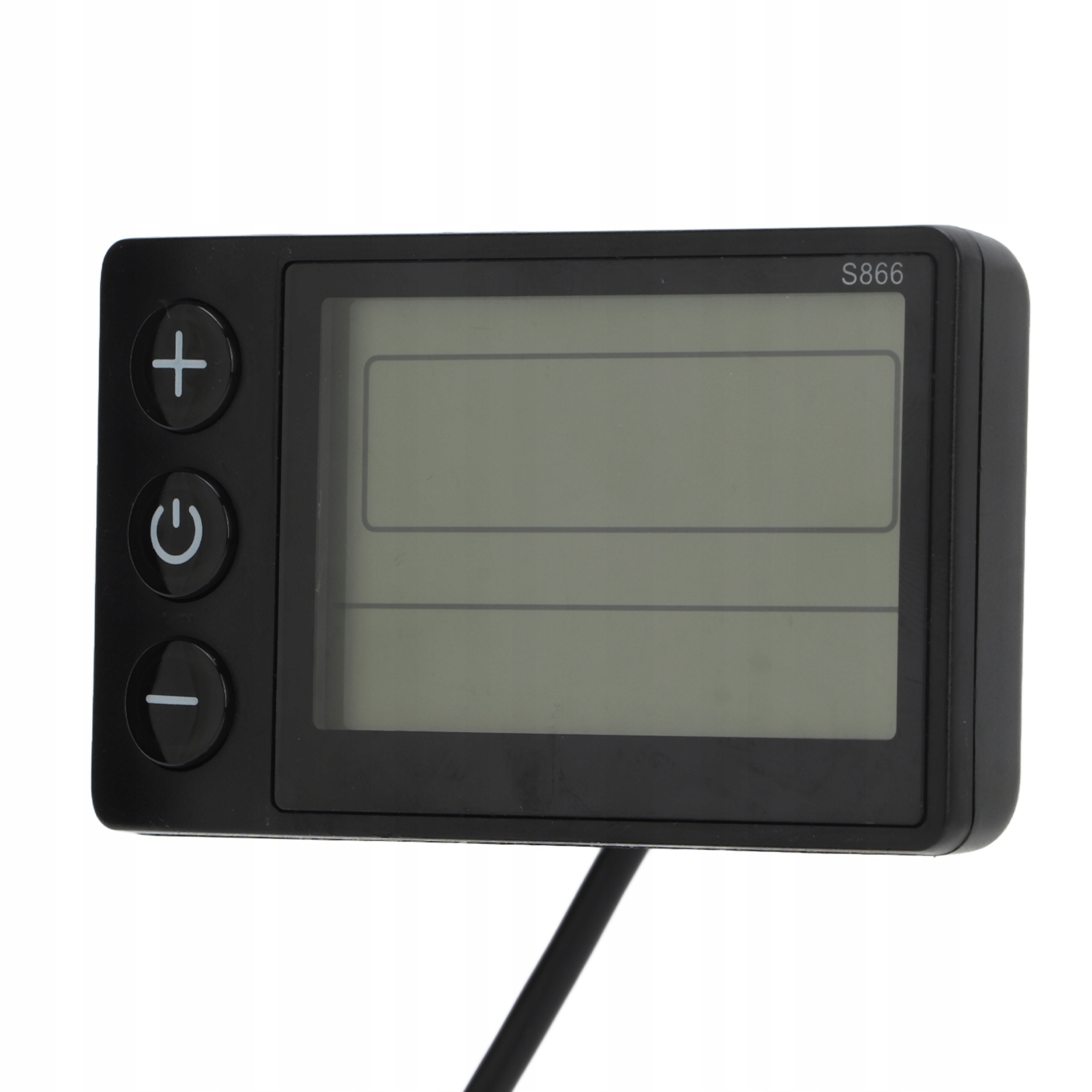

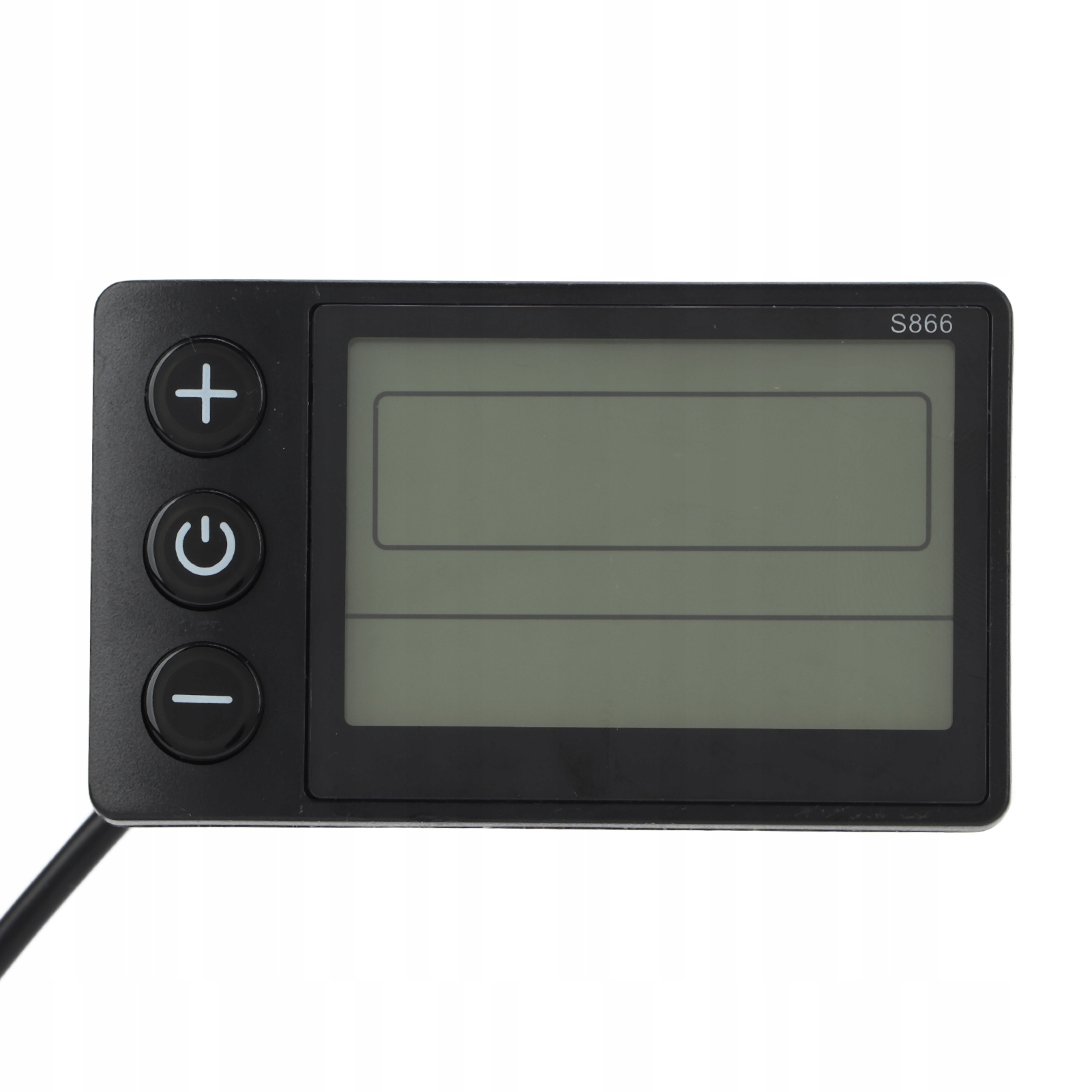

Опис функцій приладу:

1. Функція відображення: відображення швидкості, індикатор батареї, індикатор несправності, загальний пробіг, разовий пробіг

2. Функції налаштування керування: керування перемикачем живлення, налаштування діаметра коліс, налаштування часу автоматичного сну на холостому ходу, налаштування яскравості підсвічування, налаштування режиму запуску, налаштування режиму руху, налаштування рівня напруги, налаштування граничного значення контролера.

3. Протокол зв’язку: Uart відображає весь вміст екрана (повне відображення після ввімкнення протягом 1 с)

3.1 Відображення заряду акумулятора та залишкового заряду Bms.

3.2 Багатофункціональна область відображення: загальний пробіг Odo, одиничний пробіг (одиниця вимірювання: миля, км), час одного запуску, напруга батареї, Dst: термін служби батареї

3.3. Область відображення швидкості

Avg: середня швидкість, max: максимальна швидкість, швидкість: поточна швидкість: одиниця вимірювання Mp/h Km /h

Сигнал швидкості береться з сигналу Холла у двигуні та надсилається до лічильника контролером. (час одного циклу Холла, одиниця вимірювання: 1 мс) прилад обчислить фактичну швидкість на основі діаметра колеса та даних сигналу (кількість магнітів, необхідних для машинного залу)

3.4 Регулювання потужності автомобіля, 0-9 Цифровий дисплей і смужка;

Інструкції з налаштування середовища приладу:

P01: Яскравість підсвічування Рівень 1 є найтемнішим, а рівень 3 найяскравіший;

P02: Одиниця пробігу, 0: Км: 1: Миля;

P03: Рівень напруги: 24 В 36 В 48 В 60 В 64 В (за замовчуванням 36 В)

P04: Час сну: 0, без сну. Інші цифри – це час сну, діапазон: 1-60 (у хвилинах).

P05: Додаткова передача: режим передачі 0, 3, режим передачі 1, 5.

P06: Діаметр колеса: одиниця. дюйми; Точність: 0,1; Цей параметр пов’язаний із відображуваною швидкістю приладу та має бути введений правильно.

P07: Номер магніту спідометра: Діапазон: 1-100.

Цей параметр пов’язаний із швидкість, що відображається приладом, і Nal

Список пакетів:

1 x контролер

1 x інструкція з підключення контролера

1 x метр

1 x інструкція з приладу

Функції:

1, контролер двигуна електричного велосипеда: може забезпечувати стабільну швидкість і чутливий контроль гальмування та зміни напрямку. 2. Комплект РК-дисплея контролера S866: використання матеріалу ABS, легкий, стійкий до дощу, міцний РК-дисплей із підсвічуванням, може чітко відображати стан і дані. 3、Хороша функція розсіювання тепла: корпус контролера виготовлено з металу з пазами, що може захистити внутрішню схему та уникнути теплового перевантаження. 4. Функції налаштування керування: керування перемикачем живлення, налаштування діаметра колеса, автоматичне налаштування часу сну на холостому ходу, налаштування яскравості підсвічування, налаштування режиму запуску, налаштування режиму руху, налаштування рівня напруги, налаштування граничного значення контролера. 5、Потужна сумісність: комплект контролера РК-інструментів використовується для перетворення літієвої батареї велосипедів або скутерів на електричне водіння, зазвичай підходить для двигунів потужністю 1000 Вт.
