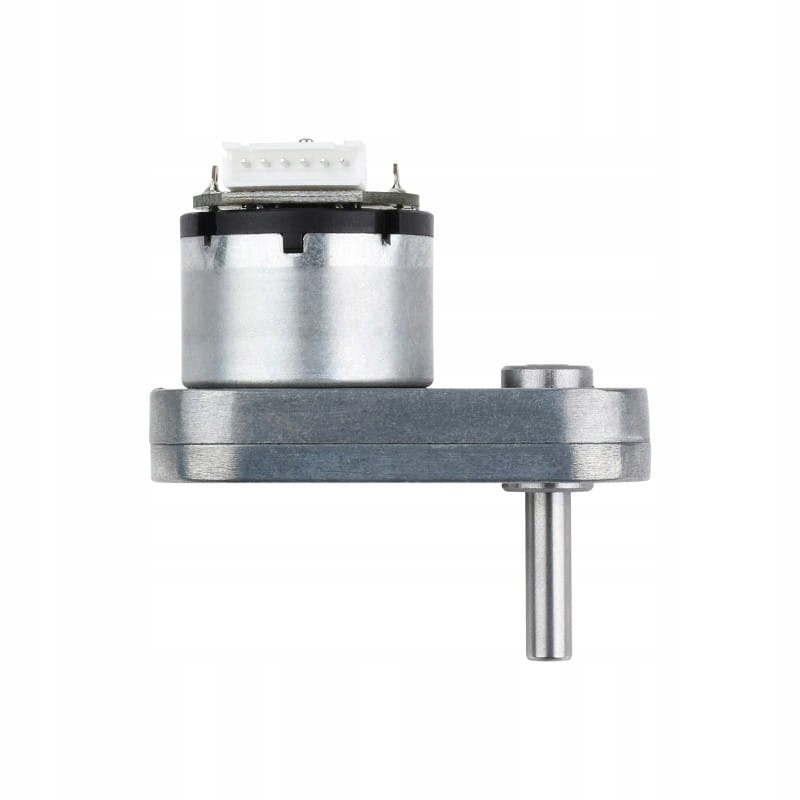

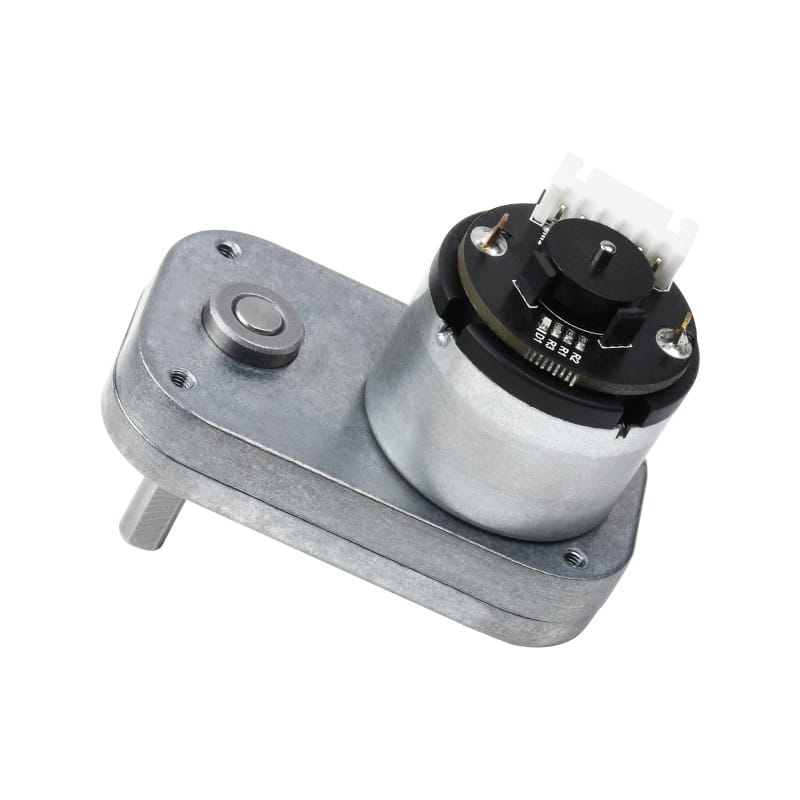

Мотор постійного струму 12 В із металевим редуктором 240 об./хв., регульованим вихідним валом L-типу та магнітним кодером Холла

Мотор постійного струму 12 В із металевим редуктором і кодувальником є ​​ідеальним рішенням для керування електронними проектами, такими як роботи, моделі радіоуправління та всі рухомі елементи, для яких 240 об/хв буде відповідним швидкість обертання. Мотор-редуктор оснащений вихідним валом L-типу, що дозволяє легко встановити муфту. Модуль оснащений механізмом самогальмування та датчиком Холла з роздільною здатністю 11 імпульсів на оберт двигуна, що при співвідношенні 1:42 дає роздільну здатність 462 імпульсів на оберт вихідного вала. Модуль двигуна з редуктором створює максимальний крутний момент 8,5 кг*см і має номінальну потужність 5,2 Вт.

Специфікація двигуна-редуктора:

  • Робоча напруга: 12 В постійного струму
  • Номінальна потужність: 5,2 Вт
  • Швидкість без навантаження: 240 об/хв
  • Максимальний крутний момент: ≥8,5 кг.см
  • Струм холостого ходу: 0,15 A
  • Струм заблокованого ротора: ≤3,5 A
  • Номінальне навантаження: 4,0 кг.см
  • Роздільна здатність кодера Холла: 11 PPR × 42 = 462 PPR
  • Номінальна швидкість: 125 об/хв
  • Коефіцієнт зменшення: 1:42
  • Номінальний струм: 1,0 A

Технічні характеристики кодера:

  • Двофазний інкрементний магнітний кодер Холла типу AB
  • Роздільна здатність кодера Холла: 11 PPR × 42 = 462 PPR
  • Напруга живлення: 3,3 В / 5 В постійного струму
  • Інтерфейс: 6-контактний роз’єм, крок 2,54 мм
  • Вихідний сигнал: фаза прямокутної форми AB
  • Частота відгуку: 100 кГц
  • Основні імпульси: 11 PZR
  • Кількість магнітних полюсів: 22

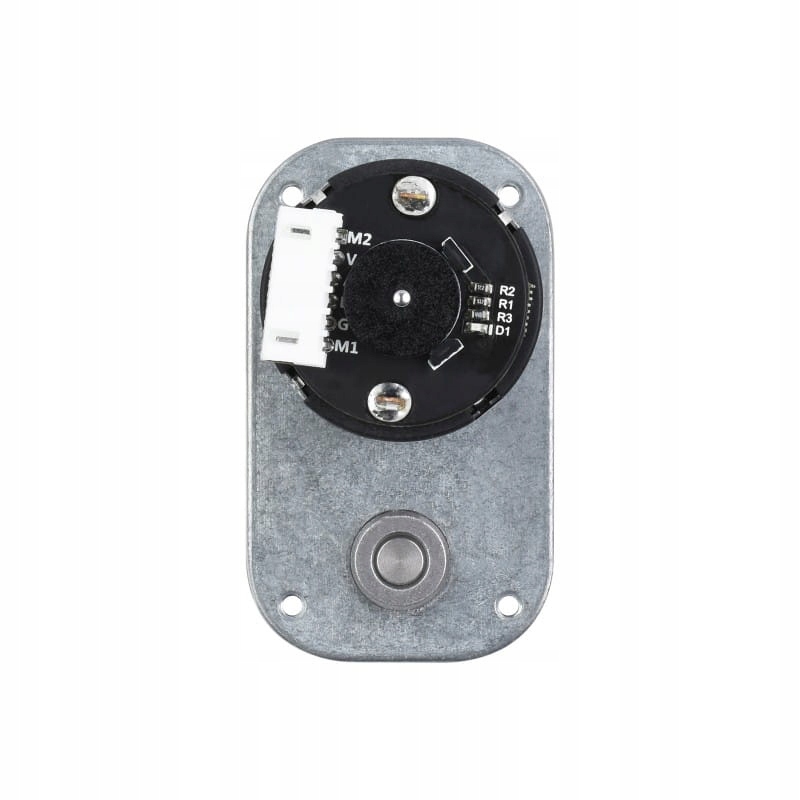

Підключення:

  • Живлення двигуна M2
  • Кодер VCC - 3,3 В / 5 В
  • Кодер фази А C2
  • Кодер C1, фаза B
  • GND кодера - заземлення системи
  • Живлення двигуна M1

    • Розміри:

    Набір включає:

  • Мотор із редуктором і енкодером DCGM-3865-12V-EN-240RPM x1
  • Кабель x1

    • Вікі: dcgm-3865-12v-en-240rpm
