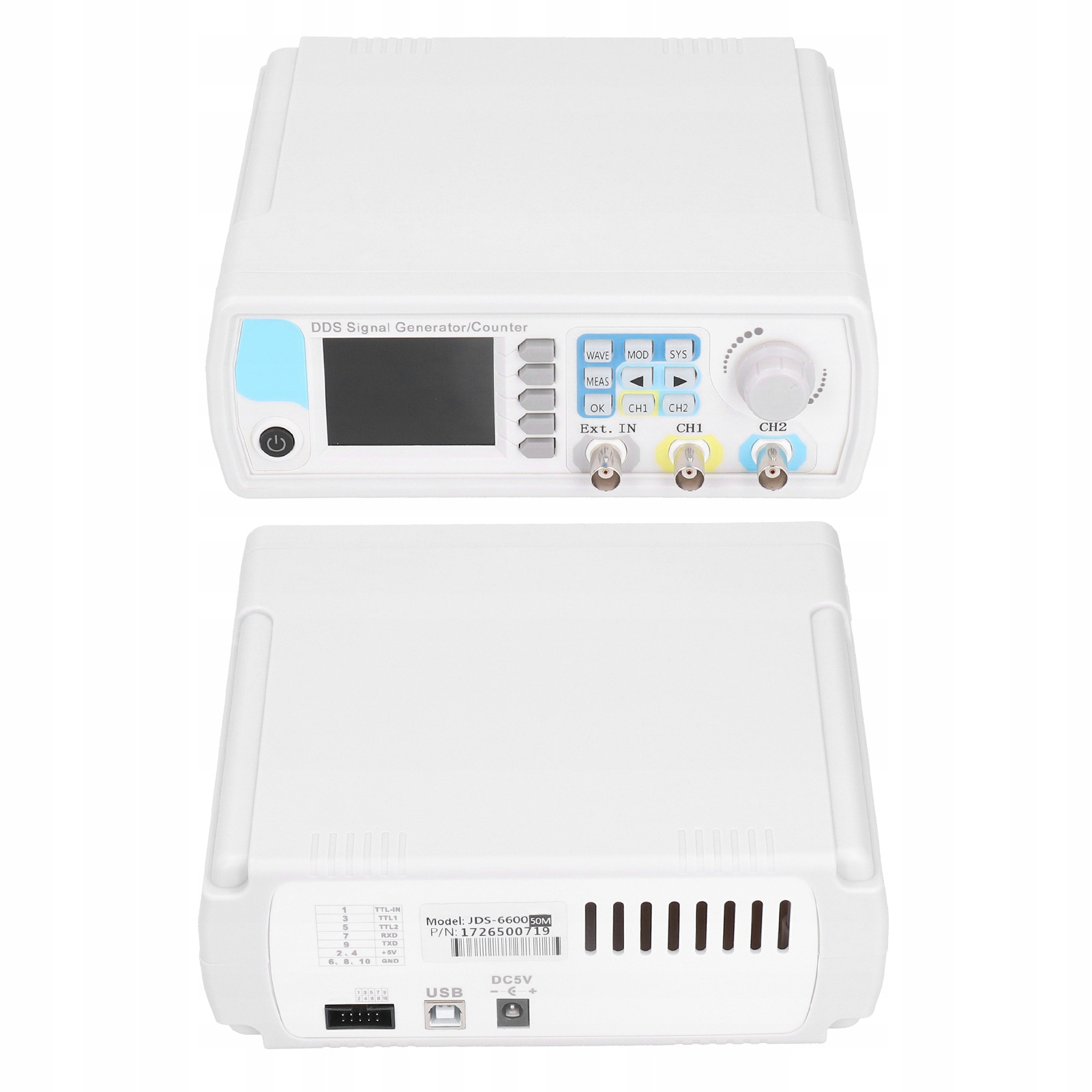

DDS - 2-КАНАЛЬНИЙ ГЕНЕРАТОР СИГНАЛІВ

Функція:

1. Повністю незалежний двоканальний вихід, однакова продуктивність і регульована різниця фаз.

2. Використовуйте м’які силіконові клавіші замість традиційних патч-ключів, висока чутливість і зручна в експлуатації.

3. Завдяки захисту вихідного сигналу від короткого замикання всі вихідні сигнали можуть працювати протягом 60 секунд за умови короткого замикання навантаження.

4. Технологія поверхневого монтажу, велика інтегральна схема, висока надійність і тривалий термін служби.

5. Високоякісне вогнетривке покриття, красиве та щедре, після встановлення кронштейна зручніше працювати та переглядати дані.

6. Висока точність, відмінна продуктивність, багатофункціональність і довговічність, широко використовуються в дослідженнях і викладанні автомобільної електроніки.

7. Він має незалежний робочий інтерфейс, зрозумілі функції та незалежний перемикач для легкого керування.

Специфікація:

• Стан: 100% новий
• Тип товару: генератор сигналу
• Матеріал: ABS + силікон
• Колір: як показано на малюнку.
• Модель: JDS6600-50M. li>Діапазон частот прямокутної хвилі: 0-25 МГц
• Діапазон частот трикутної хвилі: 0-25 МГц
• Діапазон частоти пульсової хвилі: 0 ~ 6 МГц
• Цифрова хвиля TTL діапазон частот: 0 ~ 6 МГц
• Діапазон частот довільної хвилі: 0 ~ 6 МГц
• Діапазон регулювання ширини імпульсу: 30nS-4000S
• Час наростання прямокутної хвилі: ≤10ns
• Мінімальна роздільна здатність по частоті: 0,01 мкГц (0,00000001)
• Точність частоти: ±20 ppm
• Стабільність частоти: ±1 ppm/3 години
• li>Характеристики хвилі:
• Типи хвилі: синусоїда, квадратна хвиля, пульсова хвиля (регульований робочий цикл, ширину імпульсу та тривалість циклу можна точно налаштувати), трикутна хвиля, часткова синусоїда, CMOS-хвиля, DC рівень (встановіть амплітуду постійного струму, регулюючи зсув), напівхвиля, повна хвиля, позитивна крокова хвиля, зворотна крокова хвиля, шумова хвиля, експоненціальне зростання, експоненціальне падіння, багатозвукова хвиля, синхронізуючий імпульс, імпульс Лоренца та 60 визначених користувачем форм хвилі.
• Довжина хвилі: 2048 точок
• Швидкість дискретизації сигналу: 266 МВиб/с
• Вертикальна роздільна здатність сигналу: 14 біт

Синусоїда:

• Порушення гармоній: 245 дБн (<1 МГц); 240 дБн (1 МГц ~ 20 МГц)
• Загальні гармонійні спотворення: <0,8% (20 Гц ~ 20 кГц, 0 дБм)
• Меандр та імпульсна хвиля: перевищення ≤ 5%
• Діапазон регулювання робочого циклу імпульсної хвилі: 0,1% ~ 99,9%
• Діапазон регулювання часткового циклу заповнення синусоїдальної хвилі: 0,1%-99,9%< /li>
• Лінійність пилкоподібної хвилі: ≥98% (0,01 Гц ~ 10 кГц)
• Вихідні характеристики:
• Роздільна здатність по амплітуді: 1 мВ
• Стабільність амплітуди: ±0,5%/5 годин
• Рівномірність амплітуди: ±5% (<10 МГц); ±10% (>10 МГц)
• Хвильовий вихід:
• Вихідний опір: 50 Ом ± 10% (типово)
• Захист: усі вихідні клеми сигналу можуть працювати в в межах 60 за умов короткого замикання навантаження
• Зсув постійного струму:
• Діапазон регулювання зміщення: зсув ≤10-амплітуда/2
• Роздільна здатність зсуву: 0,01 В< /li >
• Характеристики фази:
• Діапазон налаштування фази: 0 ~ 359,9°
• Роздільна здатність по фазі: 0,1°
• Вихід TTL/CMOS:
• Низький рівень: <0,3 В
• Високий рівень: 1 В ~ 10 В
• Час підвищення/спаду рівня: <20 нс
• Функція зовнішнього вимірювання:
• Функція лічильника частоти:
• Діапазон вимірювання частоти: 1 Гц ~ 100 МГц
• Точність вимірювання: безперервне коригування часу стробування 0,01S ~ 10s

Функція лічильника:

Діапазон підрахунку 0-4294967295

Режим зв’язку: режими зв’язку постійного та змінного струму

Метод підрахунку: ручний

Діапазон напруги вхідного сигналу: 2Vpp ~ 20Vpp. >Функція сканування:

Канал сканування: CH1 або CH2

Тип сканування частоти: лінійне сканування, логарифмічне сканування

Час сканування: 0,1 с ~ 999,9 с

Діапазон налаштувань: довільно встановлюється між початковою точкою (0,01 Гц) і максимальною вихідною частотою відповідної моделі в кінцевій точці

Напрямок сканування: вперед, назад і вперед з обох сторін

Пакетна функція:

Кількість імпульсів: 1-1048575

Пакетний режим: ручний тригер, CH2 тригер, зовнішній тригер (AC), зовнішній тригер (DC)

Загальні характеристики:

Тип дисплея: 2,4-дюймовий кольоровий РК-дисплей TFT

Зберігання та заряджання:

Кількість: 100 груп

Розташування: від 00 до 99 (параметр місця збереження за замовчуванням 00 викликається, коли пристрій увімкнено)

Довільна форма сигналу: кількість: 60 груп від 1 до 60 (за замовчуванням 15 груп під час запуску)

Інтерфейс:

Режим інтерфейсу: використання USB-послідовного інтерфейсу

Інтерфейс розширення: послідовний порт із режимом рівня TTL, зручний для розробників користувачів

Швидкість зв’язку: із використанням стандартної швидкості 115200 біт/с

Протокол зв’язку: у режимі командного рядка протокол відкритий

Напруга:

Вхід: AC100–240 В (50/ 60 Гц)

Вихід: 5 В постійного струму ± 0,5 В

Умови навколишнього середовища: Температура: 0–40 ℃ Вологість: <80%

Список пакетів:

• 1 x генератор сигналів
• 1 x адаптер живлення
• 1 USB-кабель
• 2 x Підключення кабелю для сигналу
• 1 x посібник англійською мовою
• 1 компакт-диск
• 1 кабель BNC

Примітка:

Монітори не відкалібровані однаково, колір предмета, зображеного на фотографіях, може дещо відрізнятися від фактичного об’єкта. Будь ласка, візьміть справжній як стандарт.
