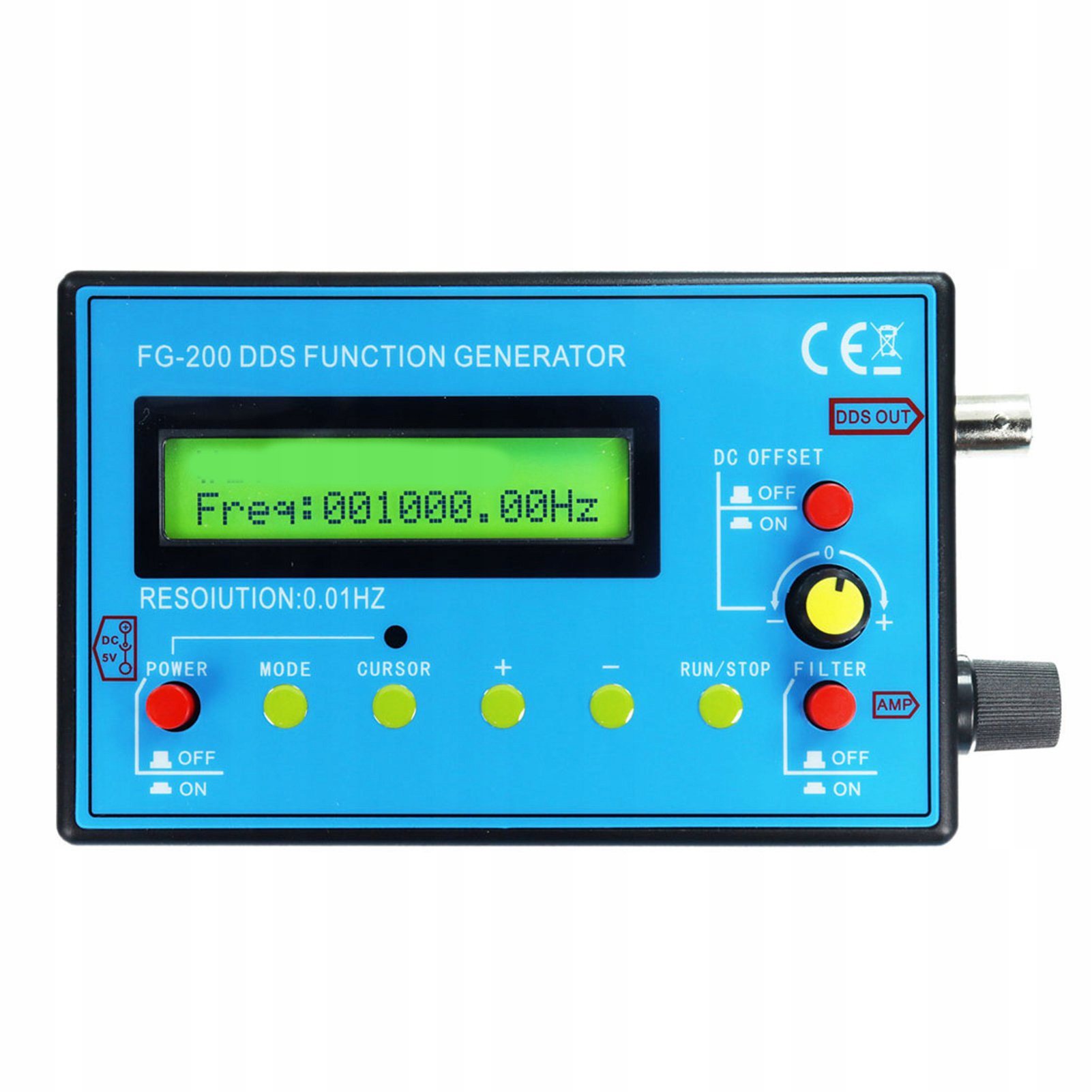

DDS Функціональний генератор сигналів від 0,01 Гц до 500 кГц Sinus Sinus UL

Функція:

1. [Універсальне тестування] Генератор функціональних сигналів DDS може перевіряти різні форми сигналу, включаючи синусоїду, квадрат, трикутник, позитивну хвилю, інвертовану хвилю. Спеціально розроблено для професіоналів.

2. [Широкий діапазон застосувань] У поєднанні з осцилографом цей генератор сигналів підходить для тестування та налагодження електронних схем, тестування частотної та імпульсної характеристики аудіопідсилювачів.

3. [Висока точність] Модуль джерела сигналу має високу точність і стабільність частоти, також підходить для калібрування фактора часу осцилографа.

4. [Вбудований фільтр] Є фільтр, який можна вмикати та вимикати, який може добре адаптуватися до результатів синусоїдальної та імпульсної форм хвилі, забезпечуючи надійну роботу.

5. [Компактний і портативний] Компактний розмір, повна функціональність, простий у використанні, зручний для транспортування, цей функціональний генератор може живитися від адаптера живлення або літієвої батареї 3,7 В (батарею не вставляти).

Специфікація:

• Тип елемента: функціональний генератор сигналів DDS
• Матеріал: абс
• Розмір: прибл. 140x80x26 мм / 5,51x3,15x1,02 дюймів
• Основні технічні параметри:

1. Вихідні хвилі: синусоїда, прямокутна хвиля, трикутна хвиля, пряма хвиля, зворотна хвиля, пиляста хвиля, хвиля електрокардіограми, експоненціальне зростання, експоненціальне падіння, імпульс SINC, напівхвиля, хвиля, форма шуму тощо.

2. Джерело живлення: 4–9 В постійного струму, рекомендовано використовувати 5 В постійного струму при використанні адаптера та літієвої батареї 3,7 В під час живлення від батареї (батарея не входить до комплекту)

3. Струм: 180 мА при 5 В

4. Діапазон частот: синусоїдальна форма сигналу 0,01 Гц-500,00 кГц (амплітуда вихідного сигналу зменшується в міру подальшого збільшення частоти), інші форми сигналу 0,01 Гц-100,00 кГц (але без обмеження верхньої межі регульованої частоти, якщо вимоги до виявлення та вимоги до тремтіння невеликі, використання частоти може бути додатково збільшено)

5. Роздільна здатність: 0,01 Гц

6. Спотворення синусоїдальної форми: 7. Вихідна амплітуда: максимум ± 10 В (p-p)

8. Вихідний опір: 50 Ом

9. Зсув постійного струму: максимум ±10 В, із функцією вимкнення живлення

10. Усі параметри налаштування можна зберегти

11. Є фільтр, який можна вмикати та вимикати, який добре адаптується до результатів синусоїдальної та імпульсної хвилі

• Особливості:

1. Компактний розмір, повна функція, простий у використанні, портативний дизайн. Може живитися від адаптера або літієвої батареї 3,7 В.

2. У поєднанні з осцилографом його можна використовувати для тестування та налагодження електронних схем, визначення частотних характеристик, тестування імпульсної характеристики та вимірювання аудіопідсилювачів. Завдяки чудовій точності та стабільності частоти DDS також дуже підходить для калібрування коефіцієнта сканування осцилографа.

3. Вихід прямокутної хвилі підходить для налаштування імпульсних характеристик атенюаторів і пробників осцилографів.

4. Є фільтр (який можна вмикати та вимикати) для адаптації до синусоїдальної та імпульсної хвилі.

5. Цей функціональний генератор сигналів може тестувати різні форми сигналу, такі як синусоїда, прямокутна хвиля, трикутник, прямий сигнал, пилоподібна форма сигналу до зворотної форми сигналу тощо. Він спеціально розроблений для професійних працівників.

Як використовувати:

• Безпосереднє встановлення та використання.
• Список пакетів

:

• 1 x генератор функціональних сигналів DDS
• 1 x кабель живлення USB
• 1 x затискач BNC
