DEFRO DRX 400 HE РЕКУПЕРАТОР ЕНТАЛЬПІЙНИЙ ТЕПЛООБМІННИК

Рекуператор Defro DRX 400 H продуктивністю 450 м3/год з ентальпійним обмінником

з електричним переднагрівачем і автоматичним байпасом

Ентальпійний теплообмінник забезпечує комфортний клімат у приміщенні завдяки відновленню вологи та теплу від витяжного повітря.

Взимку він запобігає надмірному висиханню повітря, одночасно нагріваючи холодне повітря, що подається ззовні.

Відновлення вологи до 75% можливе завдяки унікальній полімерній мембрані, мікропори якої дозволяють проникати молекулам водяної пари

блокуючи проникнення бактерій, вірусів, цвілі, газів і запахів

Полімерна мембрана

Антибактеріальна мембрана, яка використовується в ентальпійному обміннику, виготовлена ​​з гібридного полімерного матеріалу.

• Вона має високу теплоту коефіцієнт перенесення та вологовіднесення.
• Пропускає лише молекули водяної пари, повністю блокуючи проникнення забруднюючих речовин.
• Завдяки своїм структурним властивостям захищає від проникнення SARS- Вірус CoV-2, а також інші віруси, бактерії та цвіль, грибки, токсини, гази та запахи (CO2/SF6).
• Не допускає проникнення частинок розміром більше 30 нм (SARS- Вірус CoV-2 має розмір від 60 до 140 нм).
• Він оснащений спеціальним покриттям, стійким до кислот, лугів і солей
• Він стійкий до розривів і точкових пошкоджень< /li>
• Стійкий до перепадів температури в діапазоні від -25 до +50 °C

Унікальний дизайн мембрани, покритої антибактеріальним шаром, дозволяє підтримувати високу стандарт гігієни у всіх приміщеннях,

включаючи санітарні кімнати, лабораторії, кухні та інші місця, які є постійним джерелом забруднення.

Найважливіші особливості панелі керування:

• Корпус повністю виготовлений зі сталі з порошковим покриттям, звуко- поглинаюча ізоляція тов. 50 ммхарактеризується чудовими вібро- та шумопоглинаючими властивостями.
• Теплообмінник найефективніший і надійний полімерний перехресний протиток з високою ефективністю теплообміну - від відомого компанія Core з багаторічним досвідом роботи.
• Вентилятори - Використовувалися електрокомутаторні двигуни постійного струму EC EBM Papst з технологією Flow-Balancing, завдяки якій пристрій підтримує постійний заданий потік повітря, гарантуючи надійність та енергозберігаючу тиху роботу.
• Автоматичний байпас – установка оснащена 100% байпасом, який при необхідності дозволяє охолоджувати приміщення завдяки прямій подачі холодного повітря в приміщення ззовні. літо без необхідності заміни теплообмінника на літні касети, що, з точки зору часу та обслуговування, є досить обтяжливим в експлуатації
• Фільтрація високого класу ISO Coarse ≤ 50%
• Попередній нагрівач з модульованою потужністю, запускається автоматично, запобігає замерзанню теплообмінника.
• Сучасний сенсорний контролер - розширена автоматизація дозволяє точно налаштувати параметри установки під поточну установку та переважаючі погодні умови.
• 3 способи монтажу : настінний (кронштейни в комплекті) або стоячий (ніжки в комплекті), підвішений до стелі (додатково після придбання кронштейнів)
• Реверсивний блок , завдяки якому розташування патрубків завжди можна налаштувати відповідно до установки.

Основні функції автоматизації AHU:

• Керування GHE< /li>
• попереднє/після керування нагрівачем
• обхідне керування
• встановлення тижневого розкладу
• індикатор забруднення фільтра
• контроль роботи установки нагрівання
li>
• зчитування всіх температур
• датчик вологості (опція)
• датчик CO2 (опція)
• онлайн-контроль (опція)< /li>

Defro DRX – це серія економічних і компактних припливно-витяжних установок PLUG&PLAY, які є основним

елементом механічної вентиляційної установки.

Їхнє основне завдання – заміна та провітрювання очищення.

Агрегати Defro - це припливно-витяжні пристрої високого класу

з рекуперацією тепла, яка здійснюється за допомогою

високоефективних обмінників перехресного протитоку .

p>

CONTROL – сенсорна панель керування

• барвистий інтуїтивно зрозумілий дисплей 4,3 дюйма
• функція балансування потоку – забезпечення збалансованої припливної та витяжної вентиляції.
• регулювання оптимального потоку для будівлі
• захист теплообмінника від замерзання.
• AFC система – ANTI FREEZE CONTROL працює з модульованим попереднім нагрівачем
• тижнева програма
• функція - вогнище, свято, вечірка, витяжка
• контроль периферійні пристрої
• li>
• ручне та автоматичне керування 100% - обхід
• можливість розширення за допомогою бездротового керування за допомогою Інтернету ST-505 комунікаційний модуль (LAN) або інтернет-комунікаційний модуль WiFi RS для мобільного зв’язку e-Modul

1. Контролер рекуператора

2. Прихильники EBM Papst

3. З'єднувальні шпильки 2 x Ø200

4. Піддон для крапель

5. Теплообмінник Ядро з перехресним протитоком

6. Літній циркуляційний обхід

7. З'єднувальні шпильки 2 x Ø200

8. Фільтри

9. Попередній нагрівач

10. Привід байпасу

ПАРАМЕТРИ:

• Максимальний потік при 200 Па: 450 м3/год
• Потужність попереднього нагрівача : 1500 Вт
• Теплова ефективність рекуперації тепла відповідно до PN-EN 308: 85,3%

Технічні дані:

Максимальна витрата: 450 м3/год

Тиск: 200 Па

Тип системи рекуперації тепла: діафрагма

Тепловий ККД рекуперації тепла відповідно до PN-EN 308: 85,3%

b>

Енергоспоживання: 18-338 Вт

Потужність переднагрівача: 1500 Вт

Джерело живлення: 230 В

Макс. споживана потужність вентилятора: 338 Вт

Рівень звукової потужності *: 45 дБ(A)

Діаметр заглушки: 200 мм

Розташування заглушки: горизонтальне

Вага: 65 кг

Клас фільтра: ISO COARSE ≤ 50%

Заявлений тип: двонаправлений

Тип встановленого приводу: Безступінчасте регулювання швидкості вентилятора

Заявлені максимальні внутрішні коефіцієнти. і зовнішні витоки повітря:

внутрішні 2,93%

зовнішні 2,40%

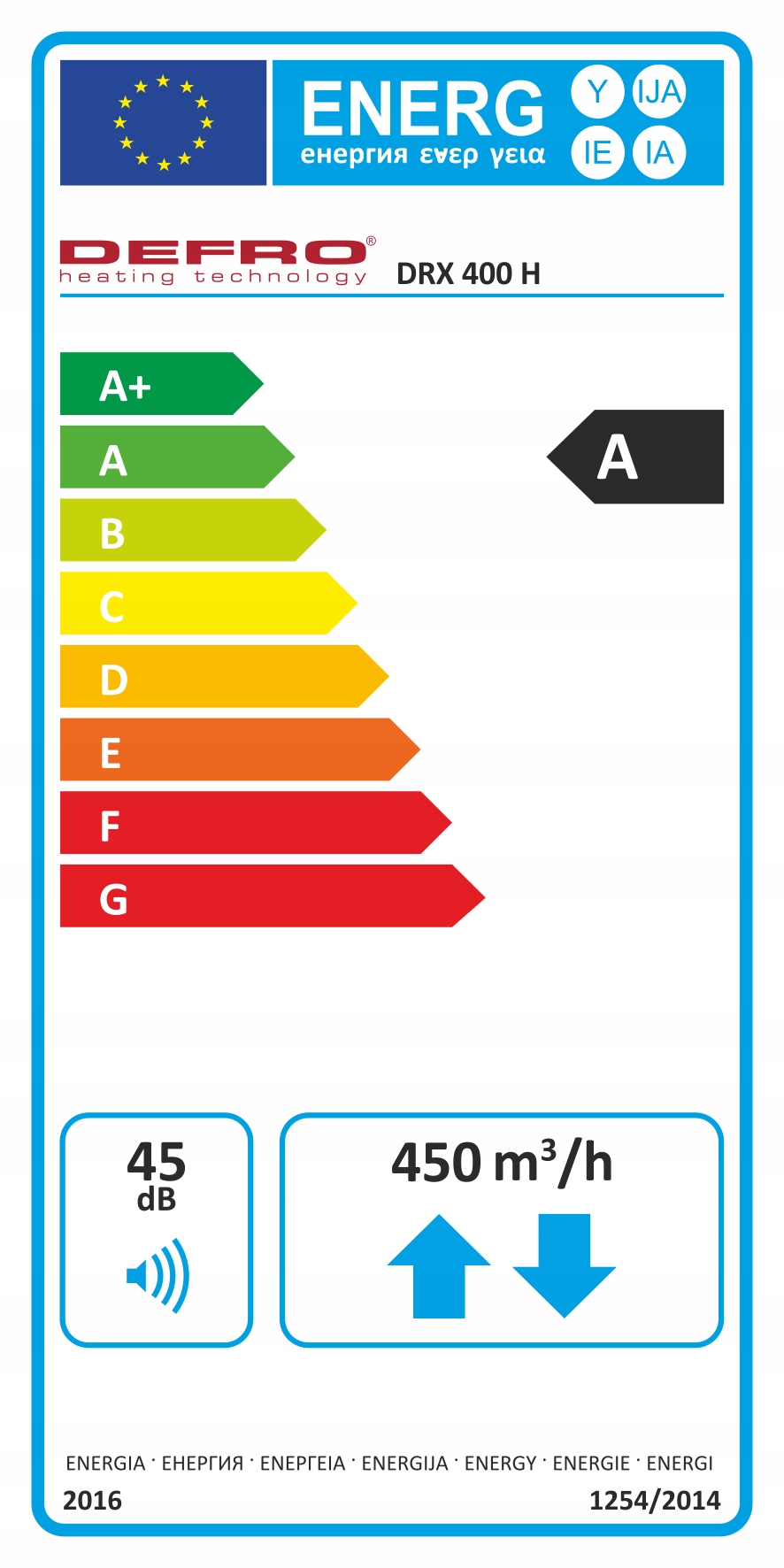

Клас JZE ** : A

Матеріал теплообмінника: полімер

Матеріал корпусу: сталь з порошковим покриттям

Ізоляція: 50 мм, мінеральна вата

Теплообмінник: перехресний протиток Серцевина

Макс. ефективність обмінника: до 95%

Вентилятори: EBM Papst EC з технологією Flow-Balancing

Байпас: так 100%

* Умови випробувань згідно з PN-EN 13141-7

** згідно з Регламентом (ЄС) № 1254/2014
