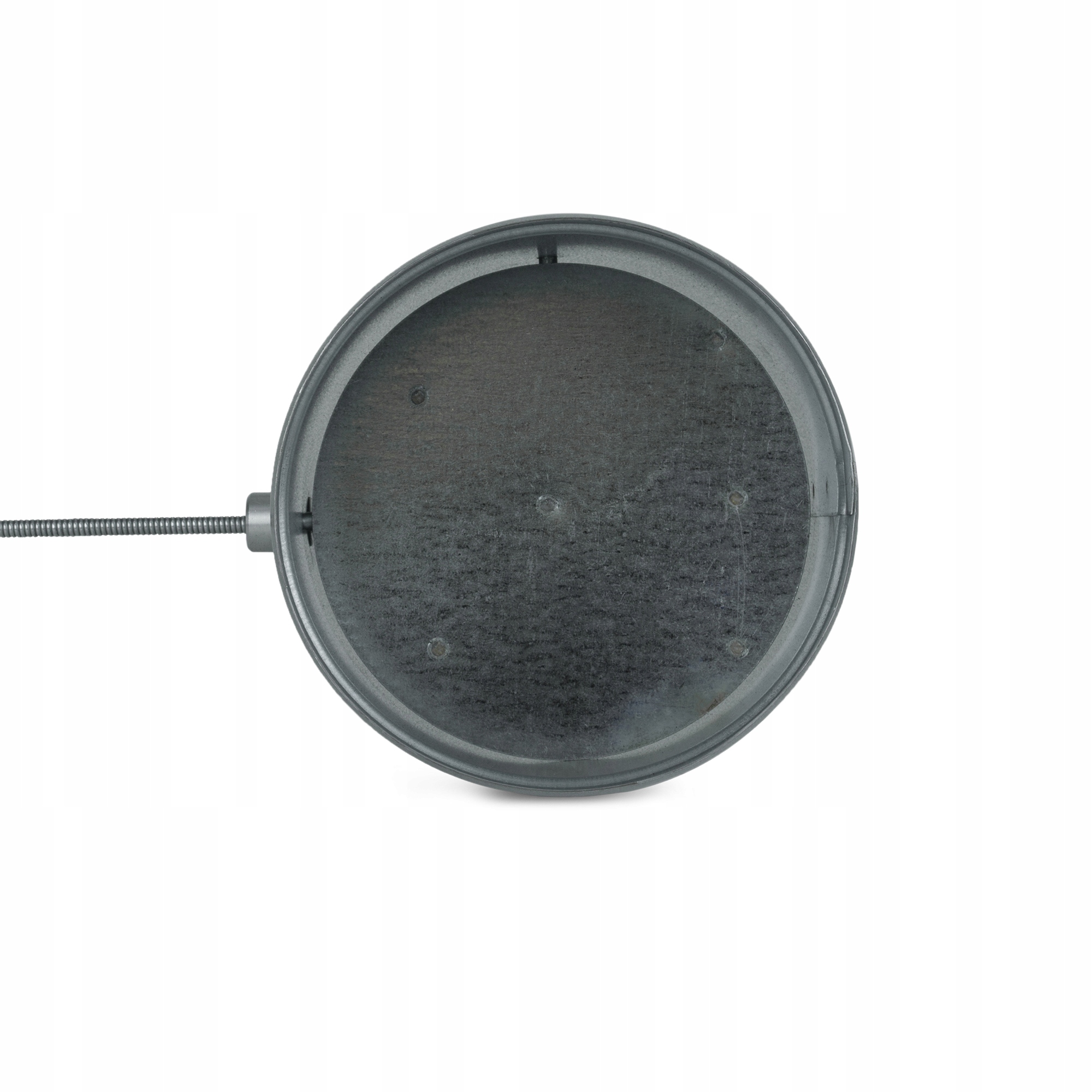

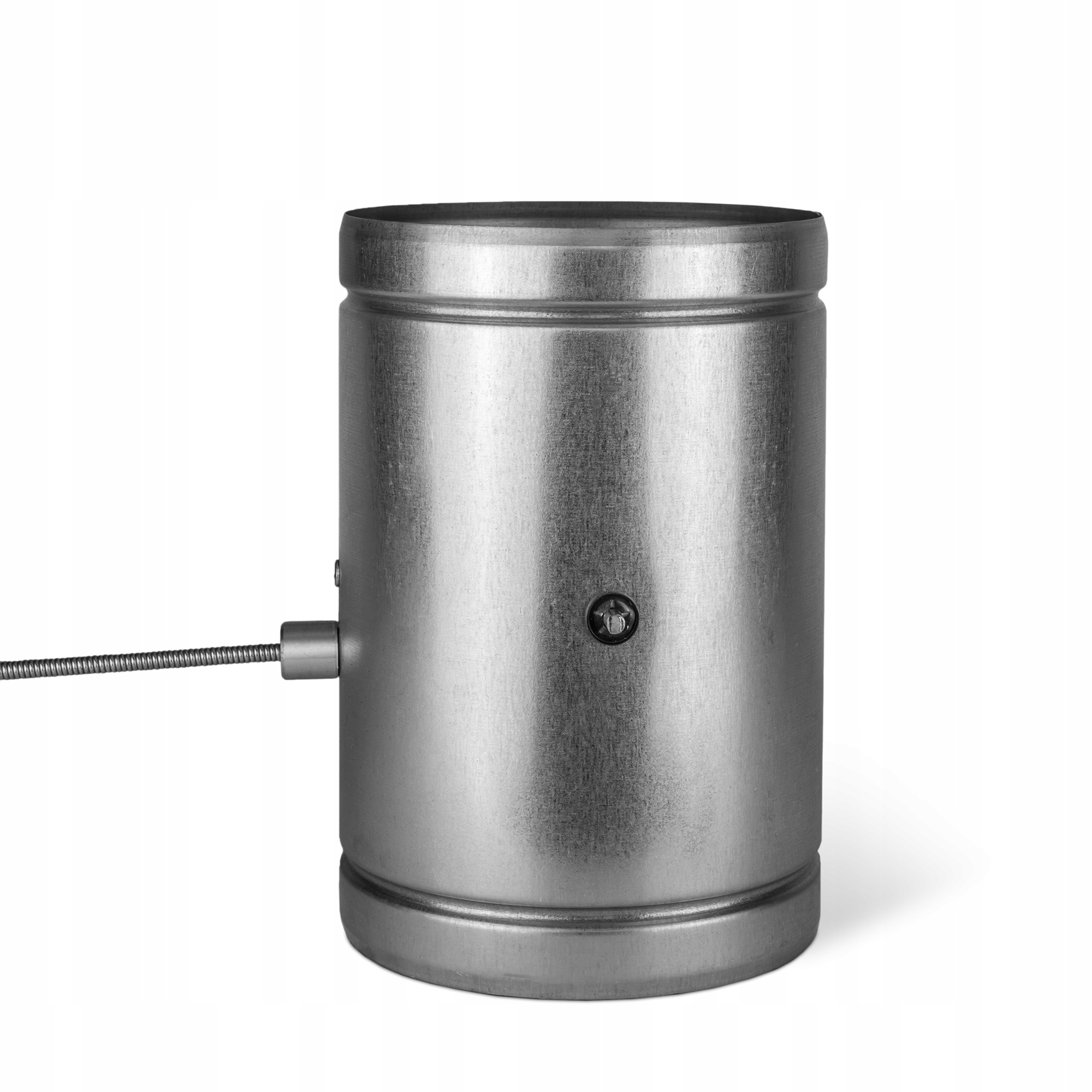

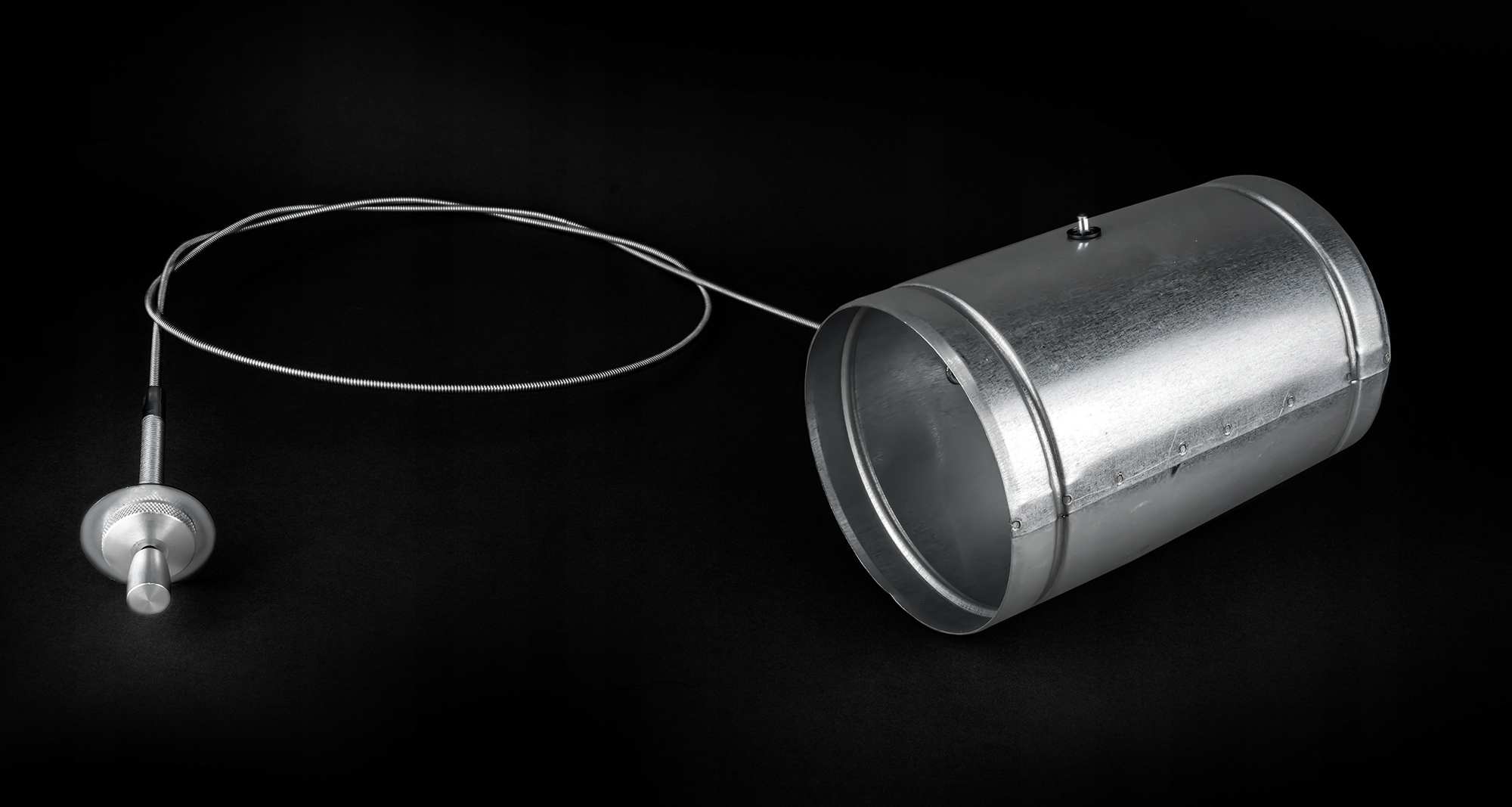

Заслінка з символом кабелю PJS110/C-OC

Заслінка використовується для регулювання потоку в розподільних мережах гарячого повітря або в повітроводах, що подають повітря до камінної топки..

Потік повітря регулюється за допомогою кабелю. Заслінка виготовлена ​​з оцинкованого металу, що повністю захищає її від корозії.

Застосування:

• для будівництва систем розподілу гарячого повітря від каміна
• для будівництва систем подачі повітря в камін

Я. Встановлення без укорочення кабелю:

• Розмістіть заслінку на місці встановлення.
• Перед встановленням перевірте, чи повністю закривається та відкривається заслінка. При необхідності відрегулюйте. Причиною того, що заслінка не закривається, може бути розташування кабелю (кількість і розмір вигинів)!!!
• Перед встановленням використовуйте шестигранний ключ на 2,0 мм, щоб затягнути установчий гвинт, що фіксує провід кабелю
• Встановіть повітропроводи на штифти заслінки та затягніть їх хомутами.
• Щоб встановити кабель (не знімаючи його з заслінки) в перегородку (стіну) , відкрутіть ручку від штифта кабелю та декоративну гайку від штуцера кабелю. Так як на етапі виробництва він щільно затягується - найкраще це робити плоскогубцями або плоскогубцями, прикривши ручку шматком, наприклад, тканини або гуми.
• Протягніть мотузку через отвір в перегородці.
• Затягніть декоративну кришку та ручку.

II. Встановлення з укороченням кабелю:

• Поставте демпфер на місце кріплення та виміряйте необхідну довжину кабелю.
• Послабте установчий гвинт, що фіксує провід кабелю за допомогою шестигранний ключ на 2,0 мм і гвинти, що кріплять зовнішню оболонку троса, за допомогою хрестової викрутки.
• Зніміть трос із дросельної заслінки.
• Вкоротіть трос і підготуйте його кінець, як показано на малюнку нижче.
• Встановіть зовнішню оболонку троса в дросель, проштовхнувши пластикову оболонку троса до отвору в дроселі (затягніть гвинти хрестоподібною викруткою).
• Вставте трос (дрот) в отвір у фіксуючій ручці, попередньо затягніть установчий гвинт шестигранним ключем на 2,0 мм.
• Дійте, як у пунктах 2–7 розділу I.

Технічні дані:

• dz = 108 мм,
• L = 160 мм
• Матеріал: оцинкований листовий метал
• Діаметр Spiro: fi 110
• Довжина кабелю: 1200 мм +/- 40 мм
• Вага: 0,46кг
