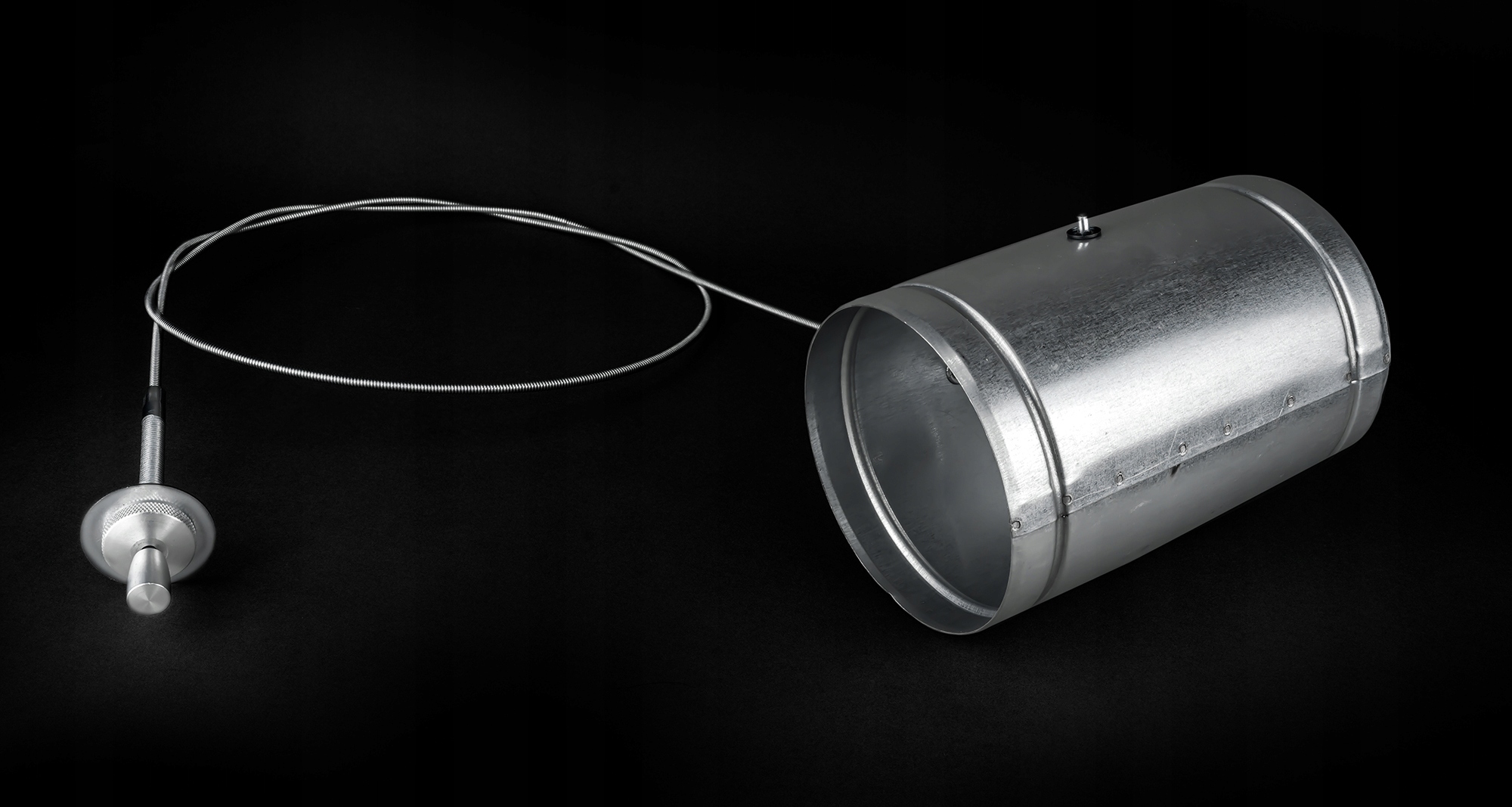

Демпфер з тросом PJS150/C, діаметр 150 мм

Код: 7400472764
Як замовити
1713 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №11264593
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 84

Приобретая «Демпфер з тросом PJS150/C, діаметр 150 мм» данный товар из каталога «Провода и каналы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

Заслінка з символом кабелю PJS150/C-OC

Заслінка використовується для регулювання потоку в розподільчих мережах гарячого повітря або в повітропроводах, що подають повітря до камінної топки.

Регуляція потоку повітря здійснюється за допомогою кабелю. Заслінка виготовлена ​​з оцинкованої листової сталі, яка повністю захищає її від корозії.

Застосування:

  • для будівництва систем розподілу гарячого повітря від каміна
  • для будівництва систем подачі повітря в камін

Я. Встановлення без укорочення кабелю:

  • Розмістіть заслінку на місці встановлення.
  • Перед установкою перевірте, чи повністю закривається та відкривається заслінка. При необхідності відрегулюйте. Причиною того, що заслінка не закривається, може бути розташування кабелю (кількість і розмір вигинів)!!!
  • Перед установкою за допомогою шестигранного ключа на 2,0 мм затягніть установчий гвинт, що фіксує провід кабелю заслінку.
  • Встановіть повітропроводи на штифти заслінки та затягніть їх затискачами.
  • Для встановлення кабелю (не виймаючи його з заслінки) у перегородку (стіну) , відкрутіть ручку від штифта кабелю та декоративну гайку від штуцера кабелю. Так як на етапі виробництва він туго затягується - найкраще це робити плоскогубцями або плоскогубцями, накривши ручку, наприклад, тканиною або гумою.
  • Протягніть мотузку через отвір в перегородці.
  • Затягніть декоративну кришку та ручку.

II. Встановлення з укороченням кабелю:

  • Поставте демпфер на місце кріплення та виміряйте потрібну довжину кабелю.
  • Послабте установчий гвинт, що фіксує дріт кабелю за допомогою шестигранний ключ на 2,0 мм і гвинти, що кріплять зовнішню оболонку троса, за допомогою хрестової викрутки.
  • Зніміть трос із дросельної заслінки.
  • Вкоротіть трос і підготуйте його кінець, як показано на малюнку нижче
  • Установіть зовнішній корпус троса в дросель, проштовхнувши пластикову оболонку троса до отвору в дроселі (затягніть гвинти хрестоподібною викруткою).
  • Вставте трос. (дрот) в отвір у фіксуючій ручці, попередньо затягніть установчий гвинт шестигранним ключем на 2,0 мм.
  • Дійте, як у пунктах 2–7 розділу I.

Технічні дані:

  • dz = 148 мм,
  • L = 222 мм
  • Матеріал: оцинкований листовий метал
  • Діаметр Spiro: fi 150
  • Довжина кабелю: 1200 мм +/- 40 мм
  • Вага: 0,7кг
