DGE1030 30 МГц 125 MSA/s Генератор будь-якої форми сигналу з одним каналом SG
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 99
Оплачивая «DGE1030, 30 МГц, 125 MSA/с, любой генератор сигналов, один канал SG» данное изделие из «Остальные» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Функція:1. Вихідна частота до 30 МГц, максимальна частота дискретизації 125 МВиб/с.
2. Вертикальна роздільна здатність: 14 біт, максимальна довжина сигналу 8K Arb.
3. Повний вихід сигналу: 5 основних сигналів і 160 вбудованих довільних сигналів.
4. Комплексні функції модуляції: AM, FM, PM, FSK, Sweep, Burst тощо.
5. 3,6-дюймовий TFT LCD, усі налаштування можуть бути повністю відображені.
Технічні характеристики: цей одноканальний генератор довільних хвиль використовує технологію прямого цифрового синтезу частоти, яка може виводити з високою точністю, стабільністю та низькими спотвореннями. 3,6-дюймовий TFT LCD дисплей, роздільна здатність 480*272, з чітким графічним інтерфейсом. Частота дискретизації 125 MSa/S, роздільна здатність по вертикалі 14 біт і глибина зберігання 8 Кб.
Технічні характеристики:

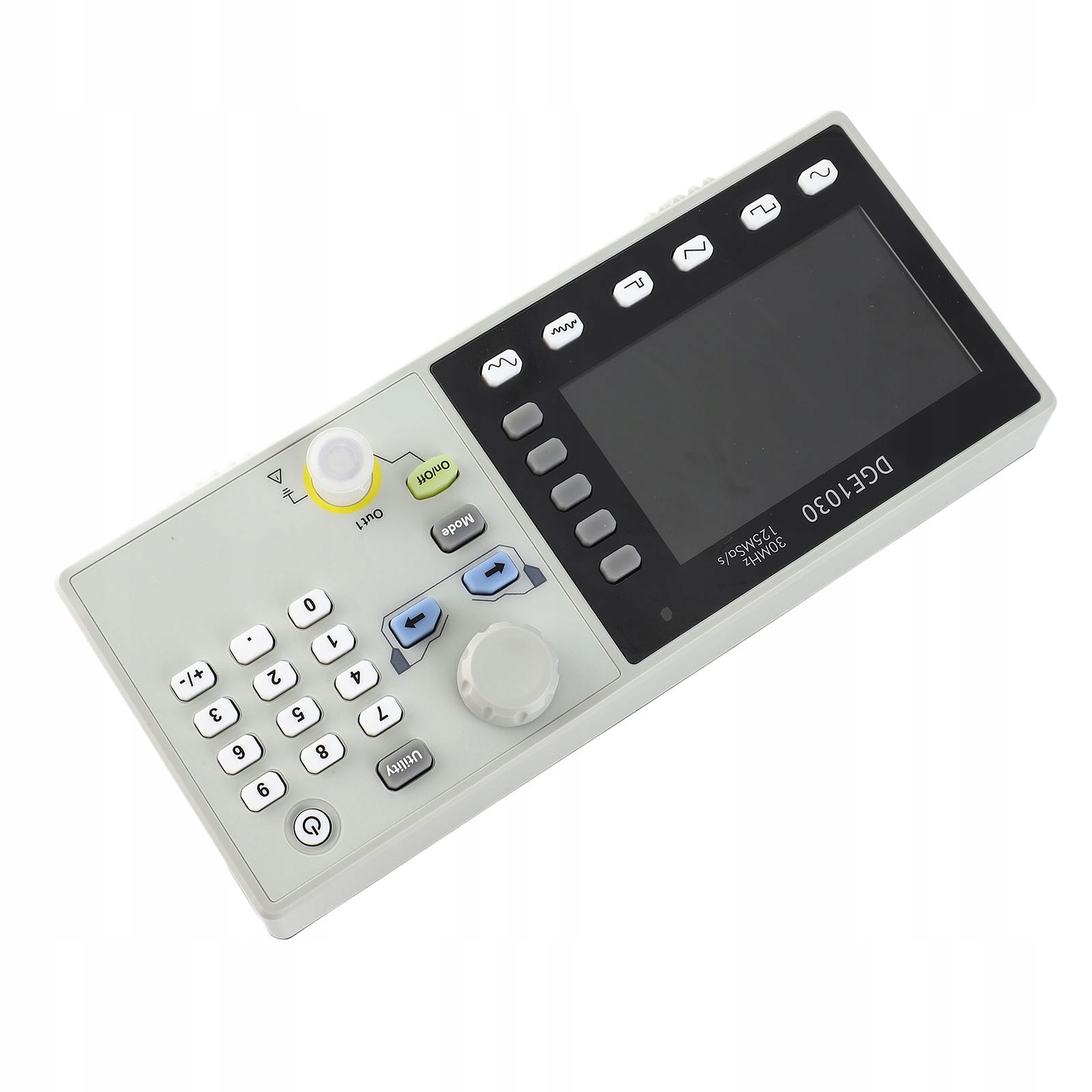

Модель: DGE1030
Матеріал: ABS
Канал: 1
Вихідна частота: 30 МГц
Частота дискретизації: 125 МВиб/с
Вертикальна роздільна здатність: 14 біт
Форма сигналу
Стандартні сигнали: синусоїда, квадратна хвиля, пульсова хвиля, шум.
Довільні сигнали: експоненціальне зростання, експоненціальне спад, sin(x)/x, ступінчаста хвиля та інші, загалом 160 вбудованих сигналів і визначена користувачем довільна форма сигналу.
Частота
Синусоїда: 1 мкГц ~ 30 МГц
Частота прямокутної форми: 1мкГц~15 МГц
Імпульсна хвиля: 1мГц~15 МГц
Змінна хвиля: 1мГц~1 МГц
Шумова хвиля: 20 МГц (-3 дБ, типово)
Довільна хвиля: 1мГц~10 МГц
Частота Роздільна здатність: 1 мкГц або 7 значущих цифр
Стабільність частоти: ±30 ppm при 0±40 ℃
Старіння частоти: ±30 ppm на рік
Довільна
Довжина сигналу: 2-8K точок
Швидкість дискретизації: 125MSa/s
Амплітуда
при навантаженні 50 Ом: 1mVpp-10Vpp (≤10MHz)
1mVpp-4Vpp (≤70MHz)
Діапазон зсуву постійного струму (AC+DC): висока стійкість: ±(10Vpk-амплітуда Vpp/2) (≤10MHz); ±(4Vpk-амплітуда Vpp/2)
50Ω: ±(5Vpk-амплітуда Vpp/2) (≤10MHz); ±(2Vpk-амплітуда Vpp/2)
Роздільна здатність зсуву постійного струму: 1 мВ або 4 цифри
Опір навантаження: 50 Ом (типовий)
Точність зсуву постійного струму: ±(1% налаштування + 1 мВ + амплітуда Vpp * 0,5%)
Модуляція
Тип: AM, FM, PM, FSK, Sweep, Burst.
Внутрішня частота модуляції: від 2 мГц до 100 кГц
Sweep. (мінімум)/максимальна частота відповідної несучої
Мінімальна/максимальна кінцева частота: 2 мГц (мінімум)/максимальна частота відповідної несучої
Джерело тригера: внутрішнє, вручну

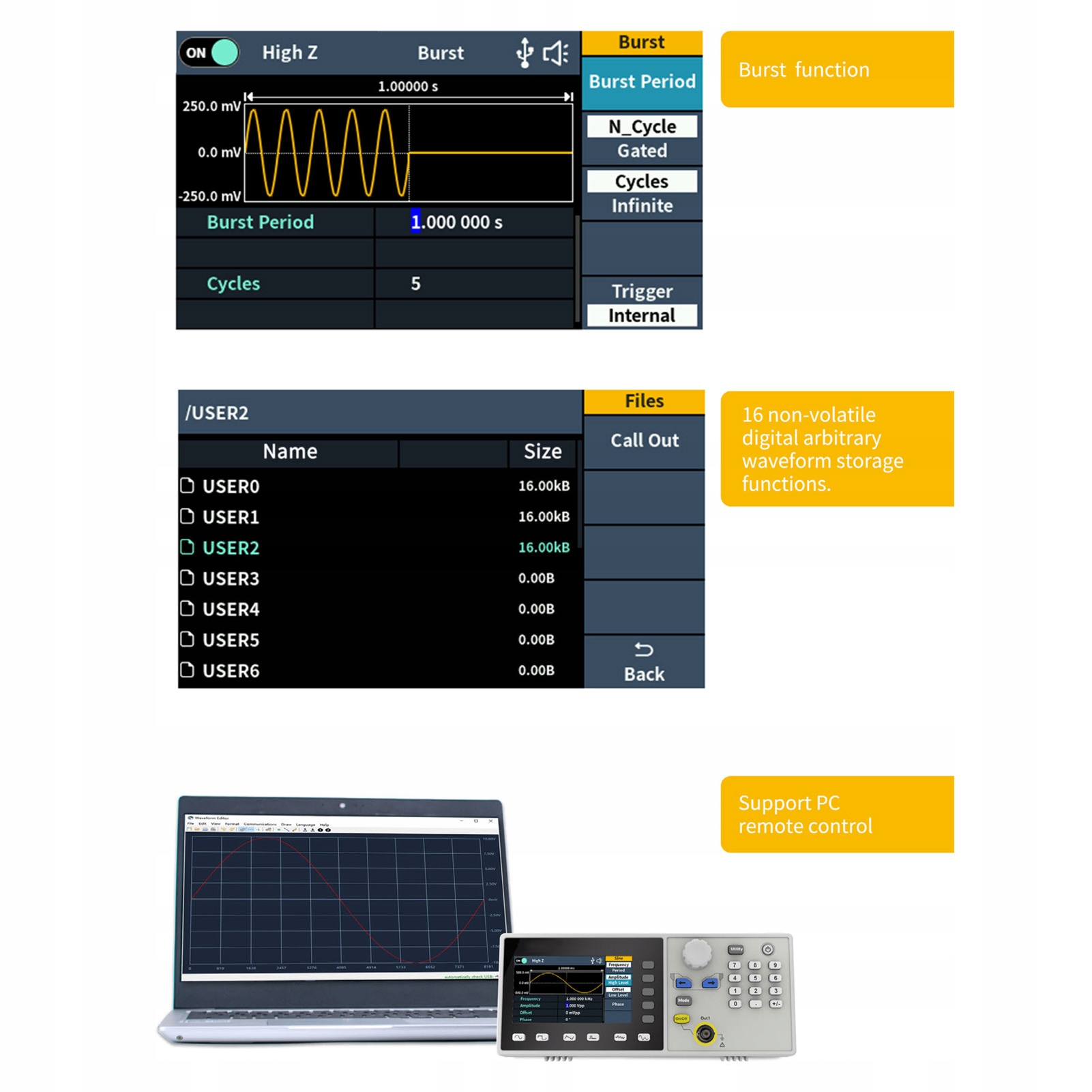

Сплеск
Форма сигналу: синусоїда, прямокутна хвиля, стрибкоподібна хвиля, пульсова хвиля та довільна хвиля (крім постійного струму)
Типи: N-цикл
Джерело тригера: внутрішній, ручний
Несуча частота: 1 мкГц ≤ Зсув ≤ Максимальна частота відповідної несучої /2
Вхід/вихід
Дисплей: 3,6-дюймовий TFT LCD з роздільною здатністю 480 x 272
Інтерфейс зв’язку: USB-пристрій
Розмір предмета: 198 * 85 * 65 мм / 7,79 * 3,34 * 2,56 дюйма
Вага предмета: 424 г / 14,95 унцій
Вага упаковки: 849 г / 29,94 унцій
Пакунок Розмір: 24,5 * 17 * 8,5 см / 9,64 * 6,69 * 3,34 дюйма
Список пакетів: 1 * Генератор 1 * BNC на затискач типу Alligator
1 * Кабель USB
1 * Шнур USB на DC
1 * Адаптер живлення
1 * Короткий посібник
1 * Посібник користувача (англійською мовою)
