ДИФЕРЕНЦІЙНИЙ СОНЯЧНИЙ ТЕРМОСТАТ 2-КАНАЛЬНИЙ КОНТРОЛЕР

ДИФЕРЕНЦІЙНИЙ ТЕРМОСТАТ З ДОДАТКОВИМ КАНАЛОМ

.

ДВА ДАТЧИКИ ТЕМПЕРАТУРИ ВХОДЯТЬ

Термостат TRT22 має два датчики температури. Термостат має 2 незалежних канали: один диференціальний і один традиційний. Його робота дуже проста - диференціальний канал включає підключений пристрій, коли температура одного датчика (колектора) вище температури іншого датчика (котла). Цю різницю можна встановити в діапазоні 0-20C за допомогою потенціометра "TR". Однак традиційний канал вмикає підключений пристрій, коли температура датчика котла нижча/вища за встановлену користувачем потенціометром "T".

.

Тож це сонячний термостат із додатковим каналом, який можна підключити багатьма способами, чого не пропонують конкуруючі контролери, наприклад:

- типове сонячне керування, тобто сонячний насос працює, коли температура сонячної енергії вища за температуру котла, але із захистом від закипання води в котлі - шляхом встановлення традиційного каналу, наприклад, на 80 градусів C.

- типове сонячне керування, тобто сонячний насос працює, коли температура сонячної енергії вища за температуру котла, але з додатковою реакцією, коли температура котла досягає заданого рівня. Такою реакцією після розігріву котла може бути перемикання опалення на другий котел, басейн чи включення сигналізації тощо...

- типовий геліоконтроль, тобто геліонасос працює, коли температура геліосистеми вища за температуру котла, але з додатковою реакцією, коли температура котла падає нижче встановленого рівня. Такою реакцією може бути включення додаткового електронагрівача котла або насоса гарячої води від газової печі. Це забезпечить нагрівання котла, навіть коли сонячні панелі не працюють.

Обидва виходи є реле без напруги, тому ми можемо керувати приймачами з різними напругами, як 12 В, 24 В, так і 230 В. Диференціальний вихід має 2 контакти реле - COM і NO. Традиційний вихід має три контакти реле: COM (загальний), NO і NC. Якщо температура датчика котла нижче значення, встановленого користувачем, контакт COM (традиційний вихід) замикається на NC і розмикається на NO, а коли температура датчика котла підвищується вище значення, встановленого користувачем, Вивід COM буде замкнутий на NO та одночасно відкритий на NC.

Типовим застосуванням диференціального каналу є керування насосом для сонячного опалення. Коли сонячна температура вища, наприклад, на 10C (встановлюється користувачем), ніж температура води в бойлері, насос спрацьовує - сонячні батареї будуть нагрівати воду в бойлері. Якщо температура сонячних панелей падає через відсутність сонця, контролер вимкне насос, що захистить котел від охолодження (якщо цього захисту не було, котел почав би нагрівати сонячну панель і швидко охолонув ). Контролер дозволяє максимально використовувати сонячне опалення.

Наприклад, за допомогою правої ручки потенціометра користувач встановлює різницю температур "TR" на 10 градусів C. Тепер, якщо вода в бойлері +30C, контролер увімкне насос, коли сонячна панель досягає +40C (30C+ 10C), і якщо вода в котлі, наприклад, +50C, тоді контролер увімкне насос, коли сонячна батарея досягне +60C тощо...

.

Контролер має два датчики температури: Tk - датчик колектора і Tb - датчик котла. Диференціальний вихід увімкнеться, коли Tk вище, ніж Tb. Вихідним елементом є нормально розімкнуте реле, тому ви можете керувати приймачами з різними напругами, наприклад, 12, 24 або 230 В. Крім того, ми можемо використовувати традиційний канал, який буде активований, коли температура котла буде вищою/нижчою, ніж встановлена ​​користувачем за допомогою потенціометра "T". Ми можемо використовувати це різними способами, наприклад, як захист від надмірного підвищення температури води в котлі (окріп). Звичайно, обидва виходи можна використовувати незалежно або їх можна комбінувати. Наприклад, якщо ми підключаємо сонячний насос, як показано нижче, і користувач встановлює, наприклад, температуру «T» на 80 градусів C і «TR» на 10 градусів C, сонячний насос увімкнеться, коли обидві умови виконуються одночасно :

• температура котла нижче 80C
• сонячна температура принаймні на 10C вища за температуру котла

У такому випадку традиційний вихід захищає від окропу, тому що навіть якщо сонячна панель має вищу температуру, ніж бойлер, але температура води в котлі досягає заданих 80C, сонячний насос буде вимкнено. Вивід "NO" традиційного виходу тут не використовується. Приклад підключення № 1:

Звичайно, якщо сонячний насос живиться від іншої напруги, наприклад, 12 В постійного струму або 24 В постійного струму, то (відповідно до схеми вище) замість насоса ми підключаємо реле з котушкою 230 В і тільки через контакти до цього реле ми підключаємо джерело живлення, яке відповідає насосу, наприклад, 12 В постійного струму.

.

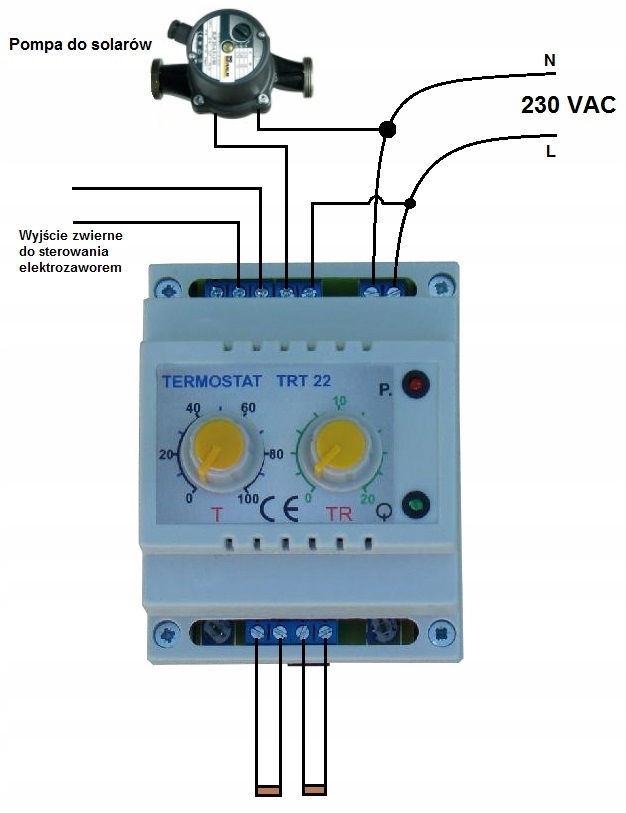

Звичайно, після нагрівання води в котлі до встановленої температури "T", контролер не обов’язково вимикати насос, він може, наприклад, керувати електромагнітним клапаном і використовувати його для перемикання прийому тепла, наприклад, на інший котел або домашній басейн. Він також може вмикати сигналізацію підігріву води або виконувати інші дії. Потім найпростішим способом буде підключити геліонасос і додатковий елемент керування (наприклад, електромагнітний клапан) відповідно до схеми нижче. Вивід "NC" традиційного виходу тут не використовується. Приклад підключення № 2:

Іншою можливістю використання двох виходів є типове використання диференціального виходу та традиційного виходу для ввімкнення додаткового електричного нагрівача (або, наприклад, насоса гарячої води від газової печі) нижче температури котла "T", встановлений користувачем

.

Наприклад, якщо ми підключимо сонячний насос, як показано нижче, і користувач встановить, наприклад, температуру "T" на 40 градусів C і "TR" " до 10 градусів C, сонячний насос буде вмикатися щоразу, коли температура сонячної енергії буде принаймні на 10C вище температури котла. Крім того, якщо температура котла опускається нижче 40 градусів С, спрацьовує контактор, який додатково нагріває котел за допомогою електронагрівача або, наприклад, насоса гарячої води від газової печі центрального опалення. Це забезпечить гарячу воду в бойлері навіть тоді, коли сонячні панелі не працюють. Звісно, ​​тоді вам слід захистити котел від окропу за допомогою окремого термостата. Приклад підключення № 3.

Іншим застосуванням є порівняння двох температур, наприклад, об’єктів, кімнат тощо. Коли, наприклад, температура в зоні датчика Tb опускається нижче зони датчика Tk, контролер увімкне вихід, на який ми можна підключити, наприклад, обігрівач зони Tb.

Є багато можливостей підключення. У комплект входять 2 датчика на кабелях довжиною приблизно 1 метр, які можна подовжити максимум до 30-50 метрів. При довжині проводів до 10 метрів достатньо перерізу 0,5 мм2, якщо ж дроти довші, використовуйте провід перетином не менше 1 мм2.

.

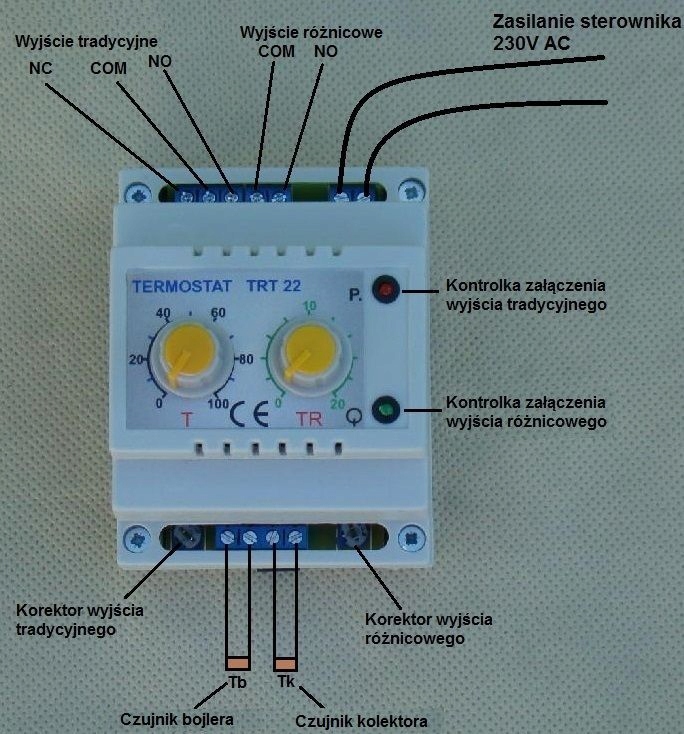

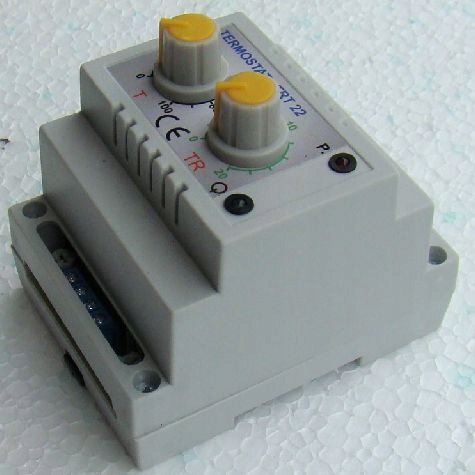

Контролер має два світлодіоди:

- зелений вказує на те, що диференціальний вихід увімкнено (коли COM замкнуто на НІ), тобто коли температура датчика сонячного колектора вища за температуру датчика котла,

- червоний означає, що традиційний вихід увімкнено (коли COM замикається на NO і розімкнуто на NC), тобто коли температура датчика котла вища за температуру, встановлену користувачем за допомогою ручки "T"

Термостат також має дві ручки: правою ми встановлюємо задану різницю температур TR диференціального каналу в діапазоні приблизно від 0 до 20C, а лівою T ми встановлюємо задану температуру вмикання традиційного виходу в діапазоні приблизно від 0 до +100C

.

Пам'ятайте, що виходи контролера є вільними від напруги (контакти реле), тому зовнішні необхідно подати напругу для живлення приймального пристрою. Максимальне вихідне навантаження становить 3 А для резистивного навантаження (наприклад, нагрівач) або 2 А для індуктивного навантаження (наприклад, насос). Завжди майте запасний контактор і у разі сумнівів або коли споживання струму вище, використовуйте зовнішній контактор.

Технічні дані:

- Можливість встановити різницю температур на диференціальному виході 0-20C

- Можливість встановити гістерезис диференціалу вихід приблизно 0-10C

- Можливість встановити температуру традиційного виходу в діапазоні приблизно 0-100C

- Живлення 230VAC, максимальне споживання струму 1W

- Релейний вихід із максимальним навантаженням 3 А (резистивний) або 2 А (індуктивний), максимальна напруга 230 В

- Точність кожного датчика +-5%

- Датчик працює температура від -30 до +130C

- Робоча температура контролера від 0 до +40C

Товар абсолютно новий.

.

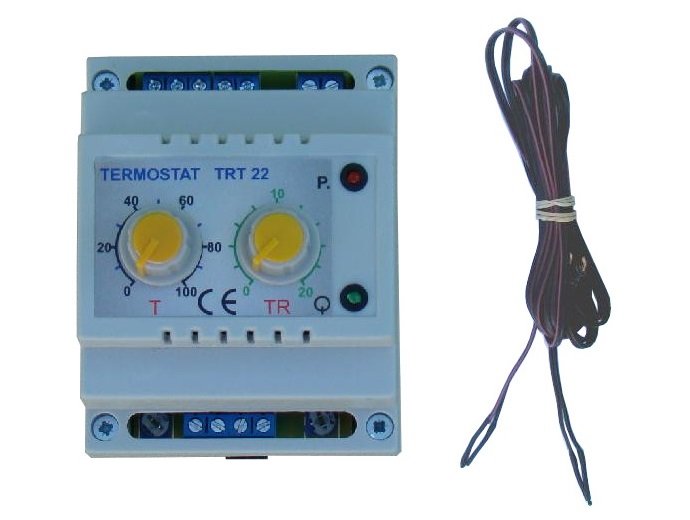

В комплекті: контролер, 2 датчика температури , посібник PDF
