ДИФЕРЕНЦІАЛЬНИЙ ТЕРМОСТАТ SOLAR 2-КАНАЛЬНИЙ КОНТРОЛЕР / 5903890731106

ДИФЕРЕНЦІЙНИЙ ТЕРМОСТАТ З ДОДАТКОВИМ КАНАЛОМ

ДВА ДАТЧИКИ ТЕМПЕРАТУРИ ВХОДЯТЬ

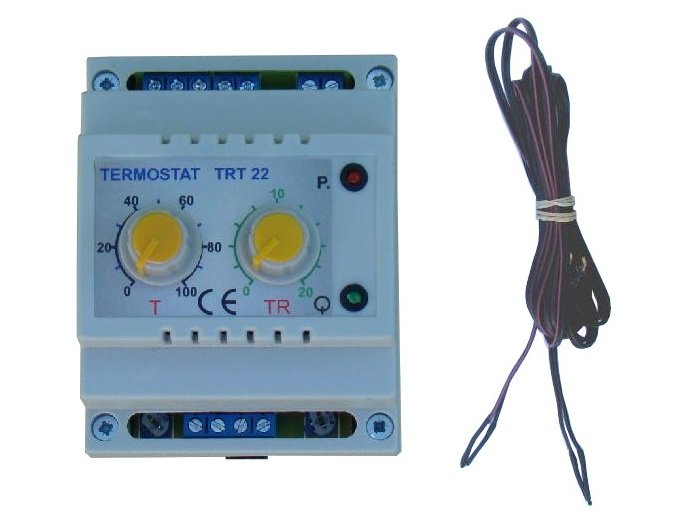

Термостат TRT22 має два датчики температури. Термостат має 2 незалежних канали: один диференціальний і один традиційний. Його робота дуже проста - диференціальний канал включає підключений пристрій, коли температура одного датчика (колектора) вище температури іншого датчика (котла). Цю різницю можна встановити в діапазоні 0-20C за допомогою потенціометра "TR". Однак традиційний канал вмикає підключений пристрій, коли температура датчика котла нижча/вища за встановлену користувачем потенціометром "T".

Тож це сонячний термостат із додатковим каналом, який можна підключити багатьма способами, чого не пропонують конкуруючі контролери, наприклад:

- типове сонячне керування, тобто сонячний насос працює, коли температура сонячної енергії вища за температуру котла, але із захистом від закипання води в котлі - шляхом встановлення традиційного каналу, наприклад, на 80 градусів C.

- типове сонячне керування, тобто сонячний насос працює, коли температура сонячної енергії вища за температуру котла, але з додатковою реакцією, коли температура котла досягає заданого рівня. Такою реакцією після розігріву котла може бути перемикання опалення на другий котел, басейн чи включення сигналізації тощо...

- типовий геліоконтроль, тобто геліонасос працює, коли температура геліосистеми вища за температуру котла, але з додатковою реакцією, коли температура котла падає нижче встановленого рівня. Такою реакцією може бути включення додаткового електронагрівача котла або насоса гарячої води від газової печі. Це забезпечить нагрівання котла, навіть коли сонячні панелі не працюють.

Обидва виходи є реле без напруги, тому ми можемо керувати приймачами з різними напругами, як 12 В, 24 В, так і 230 В. Диференціальний вихід має 2 контакти реле - COM і NO. Традиційний вихід має три контакти реле: COM (загальний), NO і NC. Якщо температура датчика котла нижче значення, встановленого користувачем, контакт COM (традиційний вихід) замикається на NC і розмикається на NO, а коли температура датчика котла підвищується вище значення, встановленого користувачем, Вивід COM буде замкнутий на NO та одночасно відкритий на NC.

A - Традиційний вихід

B - Диференціальний вихід

C - Джерело живлення контролера змінного струму 230 В

D - Індикатор активації традиційного виходу

E - Індикатор активації диференціальної потужності

F - Коректор диференціальної потужності

G - Датчик колектора

H - Датчик котла

I - Традиційний вихідний еквалайзер

Типовим застосуванням диференціального каналу є керування насосом для сонячного опалення. Коли сонячна температура вища, наприклад, на 10C (встановлюється користувачем), ніж температура води в бойлері, насос спрацьовує - сонячні батареї будуть нагрівати воду в бойлері. Якщо температура сонячних панелей падає через відсутність сонця, контролер вимкне насос, що захистить котел від охолодження (якщо цього захисту не було, котел почав би нагрівати сонячну панель і швидко охолонув ). Контролер дозволяє максимально використовувати сонячне опалення.

Наприклад, за допомогою правої ручки потенціометра користувач встановлює різницю температур "TR" на 10 градусів C. Тепер, якщо вода в бойлері +30C, контролер увімкне насос, коли сонячна температура досягне +40C (30C+ 10C), і якщо вода в котлі, наприклад, +50C, контролер увімкне насос, коли сонячна температура досягне +60C тощо...

Контролер має два датчики температури: Tk - датчик колектора і Tb - датчик котла. Диференціальний вихід увімкнеться, коли Tk вище, ніж Tb. Вихідним елементом є нормально розімкнуте реле, тому ви можете керувати приймачами з різними напругами, наприклад, 12, 24 або 230 В. Крім того, ми можемо використовувати традиційний канал, який буде активований, коли температура котла буде вищою/нижчою, ніж встановлена ​​користувачем за допомогою потенціометра "T". Ми можемо використовувати це різними способами, наприклад, як захист від надмірного підвищення температури води в котлі (окріп). Звичайно, обидва виходи можна використовувати окремо або їх можна комбінувати. Наприклад, якщо ми підключаємо сонячний насос, як показано нижче, і користувач встановлює, наприклад, температуру «T» на 80 градусів C і «TR» на 10 градусів C, сонячний насос увімкнеться, коли обидві умови виконуються одночасно :

• температура котла нижче 80C
• сонячна температура щонайменше на 10C вища за температуру котла

У такому випадку традиційний потужність захищає від кипіння води, оскільки навіть якщо сонячна панель має вищу температуру, ніж бойлер, але температура води в котлі досягає заданої позначки 80C, сонячний насос буде вимкнено. Вивід "NO" традиційного виходу тут не використовується. Приклад підключення № 1:

A - Сонячний насос

Звичайно, якщо сонячний насос живиться від іншої напруги, наприклад, 12 В постійного струму або 24 В постійного струму, то (відповідно до схеми вище) замість насоса ми підключаємо реле з котушкою 230 В і тільки через контакти це реле ми під’єднуємо джерело живлення, яке відповідає насосу, наприклад, 12 В постійного струму.

Звичайно, після нагрівання води в котлі до заданої температури «T» контролер не обов’язково вимикає насоса, він може, наприклад, керувати електромагнітним клапаном і використовувати його для перемикання прийому тепла, наприклад, на інший котел або домашній басейн. Він також може вмикати сигналізацію підігріву води або виконувати інші дії. Потім найпростішим способом буде підключити геліонасос і додатковий елемент керування (наприклад, електромагнітний клапан) відповідно до схеми нижче. Вивід "NC" традиційного виходу тут не використовується. Приклад підключення № 2:

A - Сонячний насос

B - Нормально відкритий вихід для керування електромагнітним клапаном

Іншою можливістю використання двох виходів є використання типового диференціального виходу та традиційного виходу для ввімкнення додаткового електричного нагрівача (або, наприклад, насоса гарячої води для побутових потреб від газової печі) під котлом температура "T", встановлена ​​користувачем

Наприклад, якщо ми підключимо сонячний насос, як показано нижче, і користувач встановить, наприклад, температуру "T" на 40 градусів C і "TR" на 10 градусів C, сонячний насос вмикатиметься щоразу, коли температура сонячної енергії буде щонайменше на 10C вище температури котла. Крім того, якщо температура котла опускається нижче 40 градусів С, спрацьовує контактор, який додатково нагріває котел за допомогою електронагрівача або, наприклад, насоса гарячої води від газової печі центрального опалення. Це забезпечить гарячу воду в бойлері навіть тоді, коли сонячні панелі не працюють. Звісно, ​​тоді вам слід захистити котел від окропу за допомогою окремого термостата. Приклад підключення № 3.

A - Сонячний насос

B - Контактор нагрівача

Іншим застосуванням є порівняння двох температур, наприклад, об’єктів, кімнат тощо. Коли, наприклад, у зоні датчика Tb температура опускається нижче зони датчика Tk, контролер увімкне вихід, на який ми можна підключити, наприклад, обігрівач зони Tb.

Існує багато можливостей підключення. У комплект входять 2 датчика на кабелях довжиною приблизно 1 метр, які можна подовжити максимум до 30-50 метрів. При довжині проводів до 10 метрів достатньо перерізу 0,5 мм2, якщо ж дроти довші, використовуйте провід перерізом не менше 1 мм2.

Контролер має два світлодіоди:

- зелений вказує на активацію диференціального виходу (коли COM замикається на NO), тобто коли температура датчик сонячного колектора вище, ніж температура датчика котла,

- червоний вказує на активацію традиційного виходу (коли COM замикається на NO і розімкнуто на NC), тобто коли температура датчика котла вища за температуру, встановлену користувачем за допомогою ручки "T"

Термостат також має дві ручки:

b> правою рукою ми встановлюємо задану різницю температур TR диференціального каналу в діапазоні приблизно від 0 до 20C, а лівою рукою T встановлюємо задану температуру для включення традиційного виходу в діапазоні приблизно від 0 до +100C

Пам’ятайте, що виходи контролера є вільними від напруги (контакти реле), тому для живлення приймального пристрою необхідно подати зовнішню напругу. Максимальне вихідне навантаження становить 3 А для резистивного навантаження (наприклад, нагрівач) або 2 А для індуктивного навантаження (наприклад, насос). Завжди майте запасний контактор і у разі сумнівів або коли споживання струму вище, використовуйте зовнішній контактор.

Технічні дані:

- Можливість налаштування різниця температур диференціального виходу 0 -20C

- Можливість встановити гістерезис диференціального виходу близько 0-10C

- Можливість встановити температуру традиційного виходу в діапазон приблизно 0-100C

- Джерело живлення 230 В змінного струму, максимальне споживання струму 1 Вт

- Релейний вихід із максимальним навантаженням 3 А (резистивний) або 2 А (індуктивний), максимальна напруга 230 В

- Точність кожного датчика +-5%

- Робоча температура датчика від -30 до +130C

- Робоча температура контролера від 0 до +40C

В набір входить:

контролер, 2 датчика температури, PDF інструкція.
