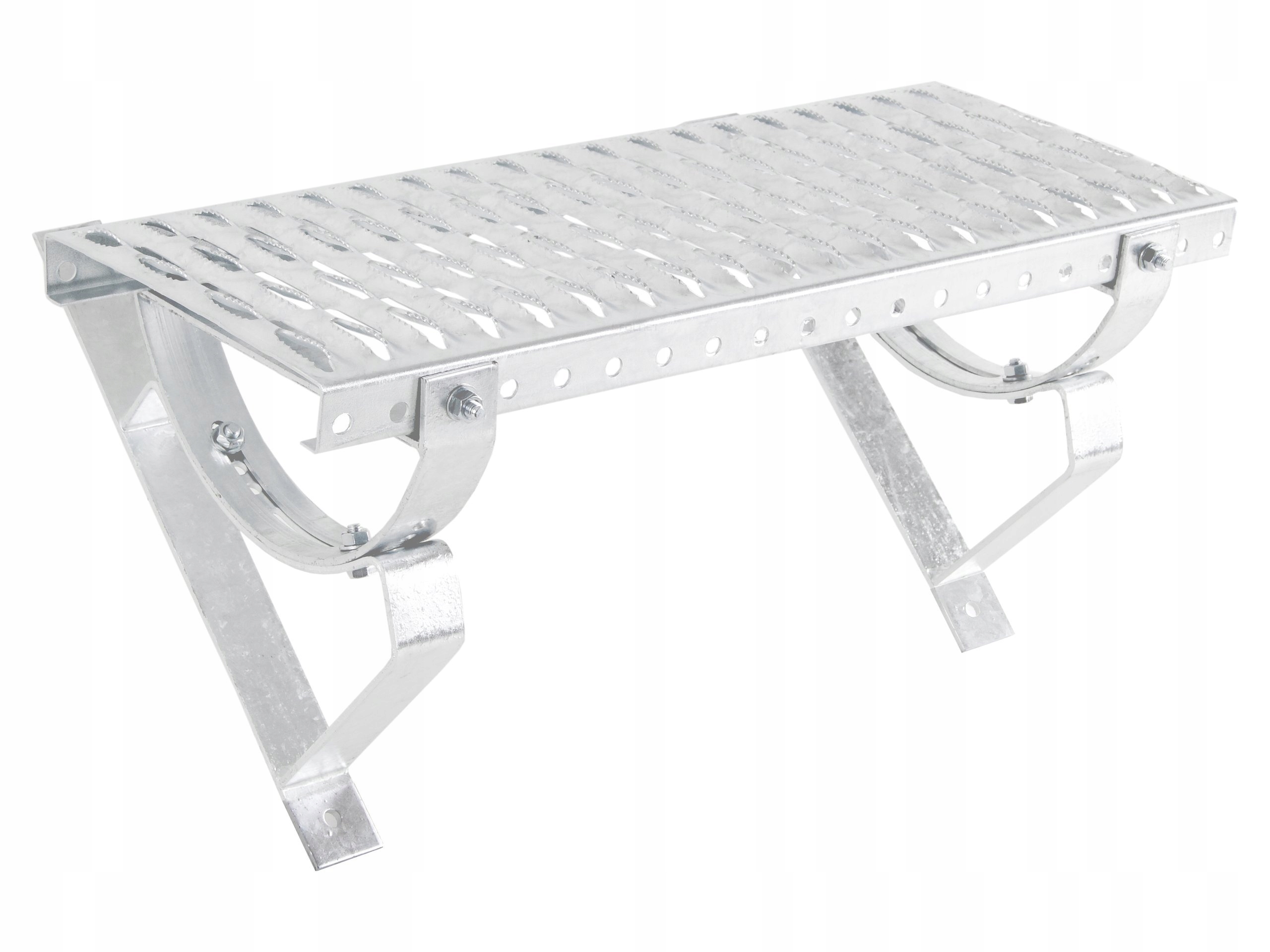

• лавка (платформа) димохід - 1 штука
• знущається (колиска) - 2 штуки
• Кронштейни з плоскою кришкою - 2 штуки
• Гвинти - 8 штук

Найважливіші Технічні параметри:

• Набір має повне регулювання кута складання і підходить до кришки з нахилом від 15 ° до 45 °. Вимоги EN 516. Ширина лавки -250 мм. Поєднання оцинкованої сталі та порошкового покриття.

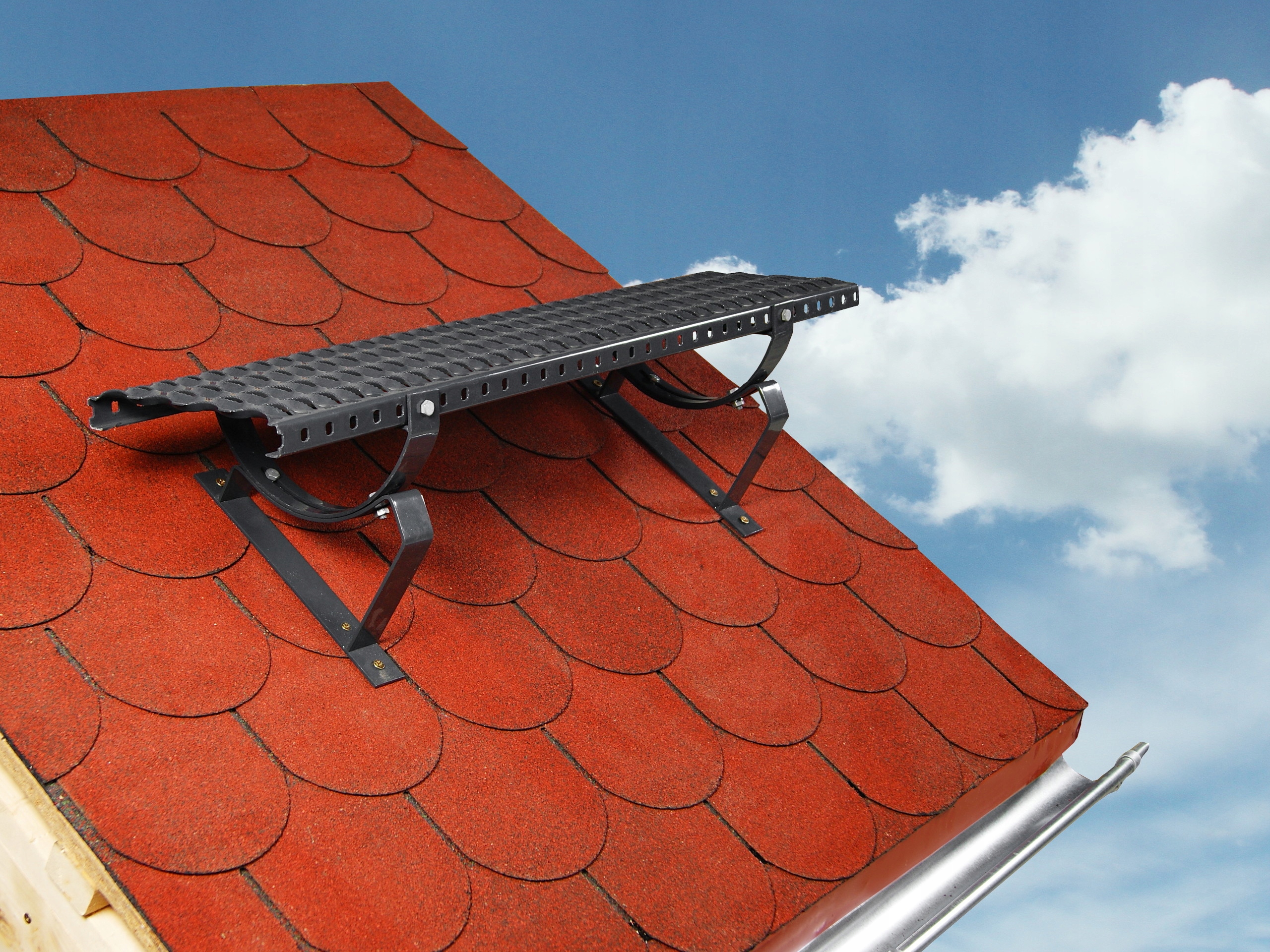

Використання : лавки та димоходи використовуються для безпечного та зручного руху на похилому схилі даху. Найчастіше використовується для спілкування між люком на даху та пристроями, що потребують обслуговування або обслуговування на даху, наприклад, димоходами, антенами або сонячними системами. Правильно вибрані компоненти системи дозволяють рухатися по схилу нахилу даху (горизонтально), а через нахил нахилу даху (вертикально). Покрівання, він використовується належним чином відібраними захист від корозії : пожежний оцинкований та порошковий лак

знак : Так

Кут даху та зв'язок на даху

Кроки та лавки димоходу забезпечують безпечний рух навколо даху. Така система зв'язку на покрівлі дозволяє отримати доступ до пристроїв димоходу та антени, а також може використовуватися як додатковий маршрут втечі. Кут нахилу лавок і градусів можна регулювати за допомогою належного викручення колиски до кронштейна. Кут можна регулювати від 15 ° до 45 °. Кроки доповнюються системою розгортання димоходу, і їх мета - створити маршрути зв'язку, що працюють по схилу даху. Димохідні кроки повинні бути розташовані по черзі, таким чином даючи можливість ходити по даху, як сходи. Використовуючи відстань між окремими кроками, кут даху слід враховувати:

• з нахилом менше 30 ° - кроки слід встановлювати на кожному другому ряду плитки, на відстані 70 см один від одного. Кронштейни - 80 см. Мінімальна кількість дужок на лавку - це дві частини. Наведена вище інформація не може розглядатися як інструкції зі складання. Використання зв'язку на покрівлі повинно відповідати технічній конструкції, розробленій для конкретного об'єкта, з урахуванням вимог польських стандартів та застосовних технічних та будівельних норм. Щоб додати додаткові дужки до набору, використовуйте одиночні елементи.

схвалення, декларації та стандарти

Захисник покрівлі виробляється на основі європейського стандарту EN516: 2006, який має статус польського стандарту PN-EN 516. Стандарт застосовується до пристроїв для ходьби на Даху назавжди закріплюється на конструкції, що навантажують дахи. Це гарантує дотримання не лише польською

Доступні кольори:

• ral 9005 - чорний
• ral 7016 - антрацит
• ral 7024 - графіт
• ral 8004 - цегла
• ral 8017 - коричневий
• ral 9006 - срібло - оцинковано - цей ви купуєте на цьому аукціоні
• ral 3009 - Каштан
• ral 3011 - червоний
• ral 6020 - темно -зелений
• ral 3004 - Wiśniowy

порошковий лак 4 4 ! Колір, що спостерігається на моніторі покупця, впливає, серед інших Умови обладнання, а також умови фотографування, які можуть бути різними для окремих продуктів.

Система гладкого краю з покриттям, що не належить,

• Шлях зробити край лавки : Спеціальне плавне закінчення краю лавки (1) забезпечує безпечнішу збірку та використання. Якщо лавки з незавершеними краївами (2) існує ризик заклинання, також у цих місцях лавки знизили міцність. Ця проблема була усунена на лавках, пропонованих нашою компанією. Під час стучення отворів на кожній лавці залишається подача гладкого, нецікавого матеріалу. тиснення. Вони створюють захист від слизу та злив воду з поверхні лавки.

Захист протикорозійних засобів

Через експозицію елементів зв'язку на покрівлі, на численні погодні умови, наші лавки мають два корозійні покриття. P> Усі елементи виготовлені зі сталі, що піддаються процесу гальванізації. Це найефективніший і найбільш довговічний спосіб захисту сталі від корозії. Під час процесу оцинкування атоми цинку проникають у зовнішній шар сталі, поверхню залізного виду, утворюючи шар, що захищає від корозії. Довговічність цинкових покриттів, залежно від умов, може досягти до 100 років. Цей процес передбачає нанесення електрифікованої порошкової фарби на металеву поверхню. Потім елементи, покриті фарбою, нагріваються до 140 ° C - 200 ° C, внаслідок чого порошок розплавиться та полімеризація. встановити на даху.

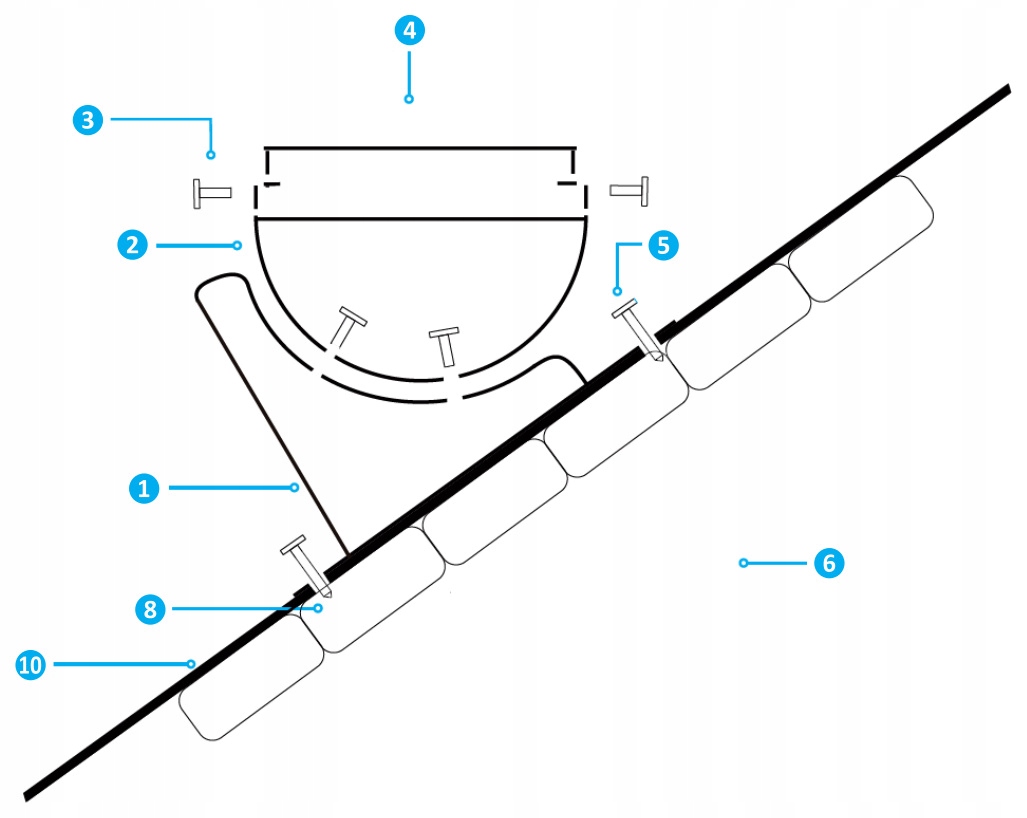

Інструкції з установки

• 1 - кронштейн
• 2 - Стронтер (колиска) лавки димоходу
• 3 - гвинти
• 4 - лавка з підмітанням димоходу
• 5 - гвинти
• 6 - Krokiew
• 8 - Опаличка
• 10 - покрівля < /li>

Повна лава з розгортання димоходу складається з кронштейна U (1), колиски димоходу (2) та платформи для підмітання димоходу (4). Повний ранг -димохід складається з кронштейна (1) 1 -го димоходу.

Тип u кронштейна призначений для встановлення повної лавки або димоходу на дахи, покриті: покрівельним фетром, бітумною плиткою, шифером, плоским або трапехою. У певних випадках, якщо необхідно, слід створити допоміжну структуру (допоміжний патч). Кронштейн U повинна бути побудована по всій його довжині. Згодом гвинти M8 x 20 мм до кронштейна (1) накрутіть колиску димохової лавки (2) або інтегрованого стебла димоходу. Колиску та ступінь повинні бути встановлені в горизонтальному положенні ± 3%. Підключення цих елементів слід здійснювати за допомогою гвинтів M8 x 20 мм. Приклад Монтажна схема вузької або широкої градусної кронштейна показана на кресленні.
